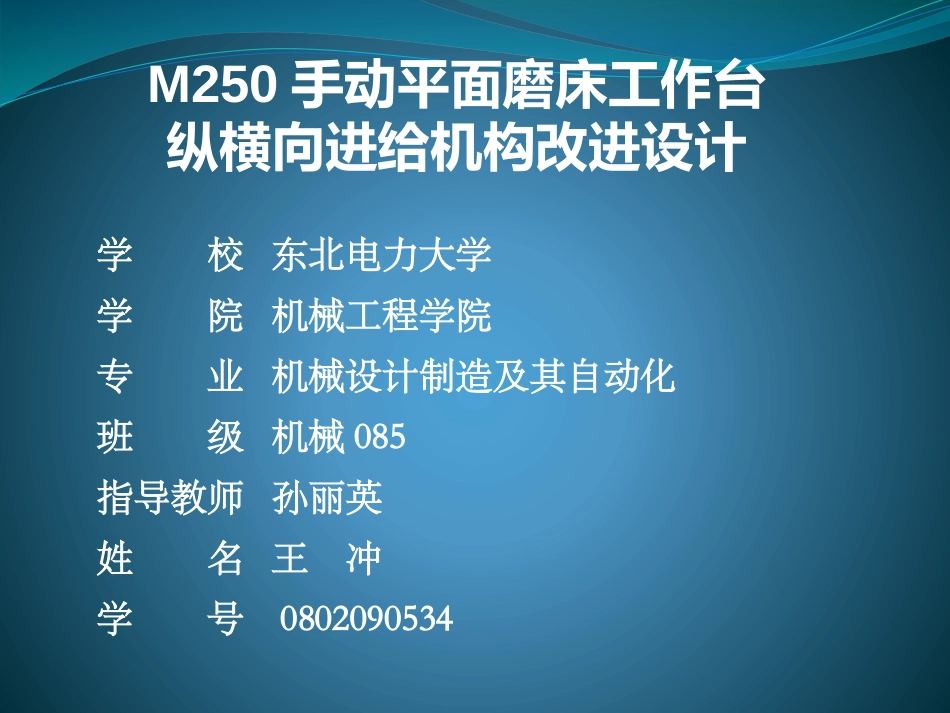

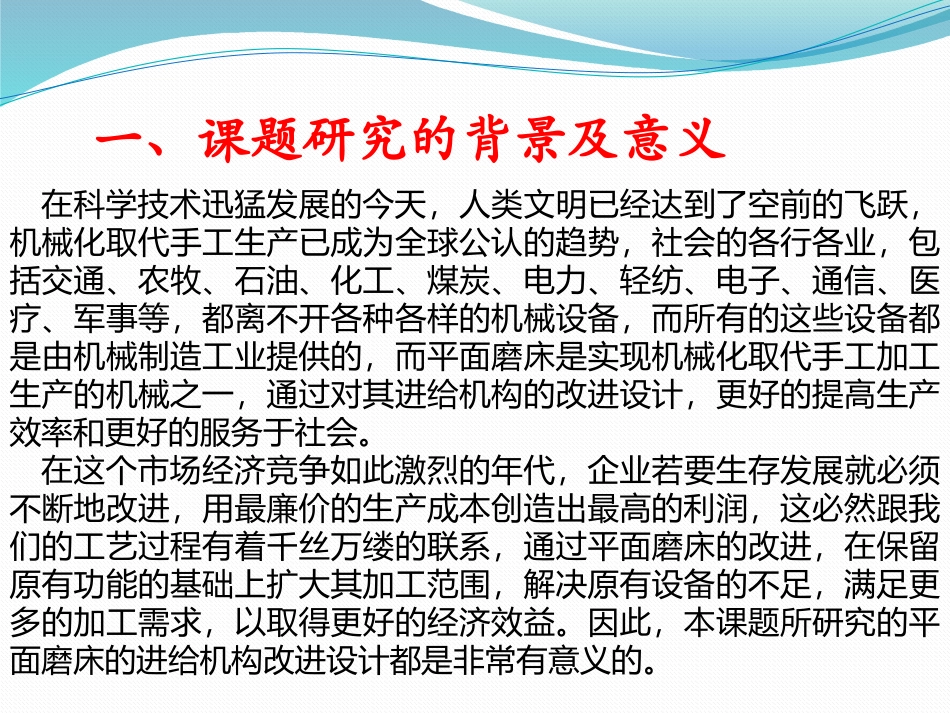

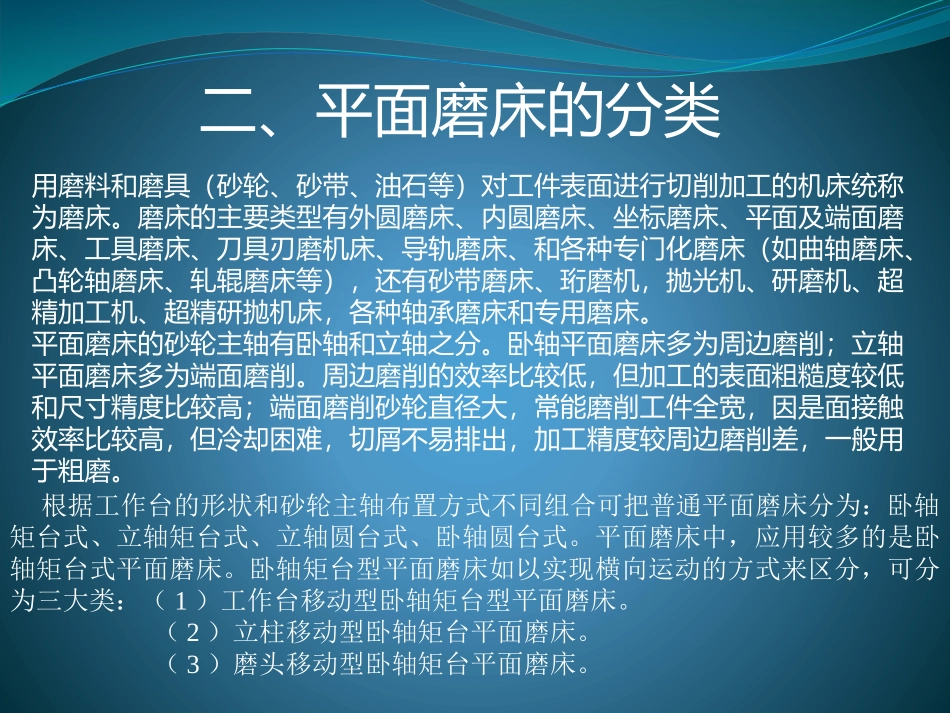

学校东北电力大学学院机械工程学院专业机械设计制造及其自动化班级机械085指导教师孙丽英姓名王冲学号0802090534M250手动平面磨床工作台纵横向进给机构改进设计一、课题研究的背景及意义在科学技术迅猛发展的今天，人类文明已经达到了空前的飞跃，机械化取代手工生产已成为全球公认的趋势，社会的各行各业，包括交通、农牧、石油、化工、煤炭、电力、轻纺、电子、通信、医疗、军事等，都离不开各种各样的机械设备，而所有的这些设备都是由机械制造工业提供的，而平面磨床是实现机械化取代手工加工生产的机械之一，通过对其进给机构的改进设计，更好的提高生产效率和更好的服务于社会。在这个市场经济竞争如此激烈的年代，企业若要生存发展就必须不断地改进，用最廉价的生产成本创造出最高的利润，这必然跟我们的工艺过程有着千丝万缕的联系，通过平面磨床的改进，在保留原有功能的基础上扩大其加工范围，解决原有设备的不足，满足更多的加工需求，以取得更好的经济效益。因此，本课题所研究的平面磨床的进给机构改进设计都是非常有意义的。二、平面磨床的分类用磨料和磨具（砂轮、砂带、油石等）对工件表面进行切削加工的机床统称为磨床。磨床的主要类型有外圆磨床、内圆磨床、坐标磨床、平面及端面磨床、工具磨床、刀具刃磨机床、导轨磨床、和各种专门化磨床（如曲轴磨床、凸轮轴磨床、轧辊磨床等），还有砂带磨床、珩磨机，抛光机、研磨机、超精加工机、超精研抛机床，各种轴承磨床和专用磨床。平面磨床的砂轮主轴有卧轴和立轴之分。卧轴平面磨床多为周边磨削；立轴平面磨床多为端面磨削。周边磨削的效率比较低，但加工的表面粗糙度较低和尺寸精度比较高；端面磨削砂轮直径大，常能磨削工件全宽，因是面接触效率比较高，但冷却困难，切屑不易排出，加工精度较周边磨削差，一般用于粗磨。根据工作台的形状和砂轮主轴布置方式不同组合可把普通平面磨床分为：卧轴矩台式、立轴矩台式、立轴圆台式、卧轴圆台式。平面磨床中，应用较多的是卧轴矩台式平面磨床。卧轴矩台型平面磨床如以实现横向运动的方式来区分，可分为三大类：（1）工作台移动型卧轴矩台型平面磨床。（2）立柱移动型卧轴矩台平面磨床。（3）磨头移动型卧轴矩台平面磨床。三、手动平面磨床的总体设计设计方案：拖板移动式：磨头主轴做垂直进给运动，工作台做横/纵向进给运动。设计方案的优点：结构热边形小，精度稳定性好，垂直进给灵敏度高，操作方便；横向进给稳定性好，但结构较复杂，工艺要求高。卧轴矩台平面磨床的横向进给机构由微型直流电机驱动，能实现断续、快速、自动横向进给，砂轮端面磨削工件侧面横向进给运动。此横向进给运动还设计有横向进给手轮和微量进给机构，可以实现手动进给以及微进给，提高加工精度。对进给机构进行改进的目的是为了提高精度，因此使用滚珠丝杠作为传动元件，滚珠丝杠副作为精密、高效的传动元件在精密机床、数控机床得到广泛应用，可用精密定位自动控制、动力传递和运动转换。如何改进？在原机床设计的基础上加以改进，针对设计的要求对M250手动平面磨床的横向以及纵向进给机构进行改进。原设计的M250手动平面磨床采用的是滑动丝杠，并且设计了横向以及纵向手动进给装置，相对精度较低。改进设计中，用滚珠丝杠代替原有的滑动丝杠，在保留横向以及纵向手动进给装置的基础上为了适应不同型号砂轮，以及不同类型的工件，在加工中都能达到同等精度要求，所以在横向进给机构中设计使用齿轮变速机构以及微量进给装置，提高了加工精度，操作简单、省力。四、进给机构设计计算1、纵向进给机构的设计计算•切削力的计算•滚珠丝杠的设计与计算•轴承的选择•电动机的选择•减速机构的设计与计算•手动传动装置的设计与计算2、横向进给机构的设计计算•切削力的计算•滚珠丝杠的计算•轴承的选择•电动机的选择•减速机构的设计与计算•手动进给装置的设计与计算五、其他零部件的选取•导轨的选取•离合器的选取•供油装置的选择六、总结•通过分析手动平面磨床的特点以及对设计方案的考虑，我们需要在原机床设计的基础上对M250手动平面磨床的横向以及纵向进给机构加以改进。原设计的M25...
