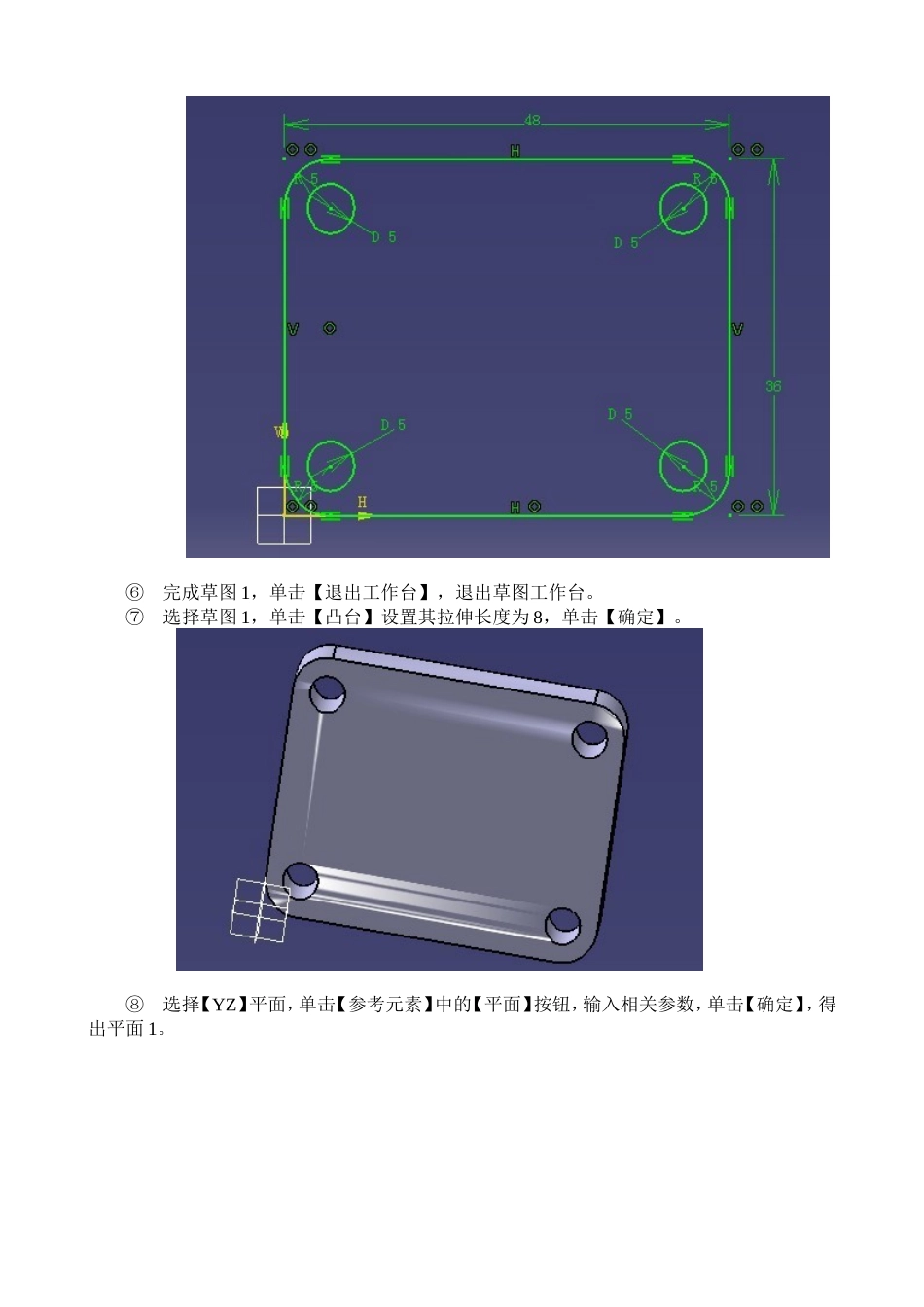

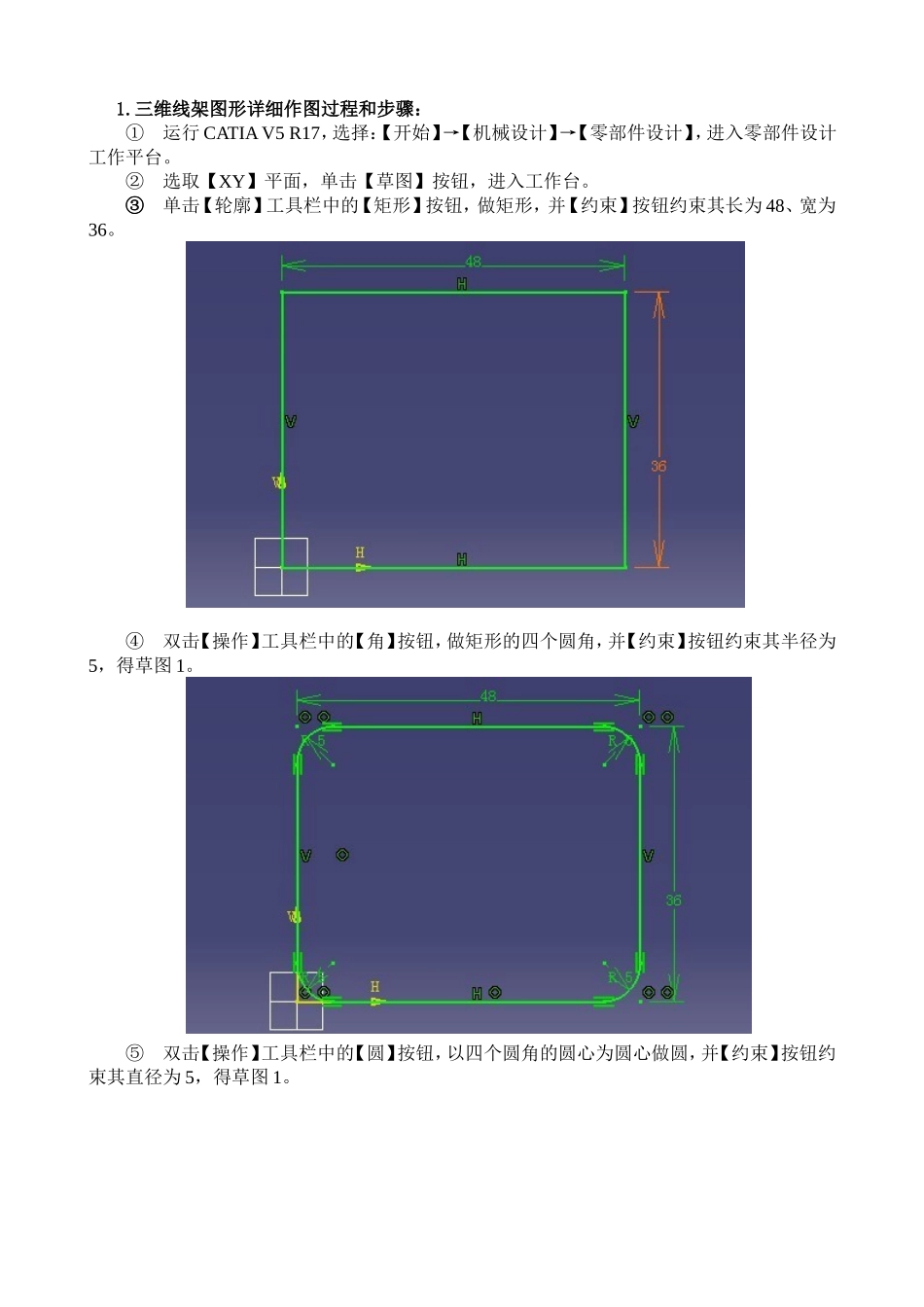

1.三维线架图形详细作图过程和步骤：①运行CATIAV5R17，选择：【开始】→【机械设计】→【零部件设计】，进入零部件设计工作平台。②选取【XY】平面，单击【草图】按钮，进入工作台。③单击【轮廓】工具栏中的【矩形】按钮，做矩形，并【约束】按钮约束其长为48、宽为36。④双击【操作】工具栏中的【角】按钮，做矩形的四个圆角，并【约束】按钮约束其半径为5，得草图1。⑤双击【操作】工具栏中的【圆】按钮，以四个圆角的圆心为圆心做圆，并【约束】按钮约束其直径为5，得草图1。⑥完成草图1，单击【退出工作台】，退出草图工作台。⑦选择草图1，单击【凸台】设置其拉伸长度为8，单击【确定】。⑧选择【YZ】平面，单击【参考元素】中的【平面】按钮，输入相关参数，单击【确定】，得出平面1。⑨选择平面1，单击【草图】按钮，进入工作台。单击【操作】工具栏中的【三位投影】按钮，将凸台的底边投影到平面1。⑩单击【轮廓】工具栏中的【轴】按钮，以投影直线的终点为起点做轴线。⑪单击【轮廓】工具栏中的【圆】按钮，以轴线任意一点为圆心做两个同心圆，并单击【约束】按钮约束其直径分别为26、14。⑫单击【轮廓】工具栏中的【直线】按钮，在轴线左边画一条平行直线，并约束相关尺寸。⑬选择上一步画的直线，单击【操作】工具栏中的【镜像】按钮，做关于轴线的镜像，将投影直线删除，再双击【操作】工具栏中的【快速修剪】按钮，修剪多余的线段。⑭完成草图3，单击【退出工作台】，退出草图工作台。⑮选择草图3，单击【凸台】按钮，设置其拉伸长度为18，并且选择【镜像范围】功能，单击【确定】。⑯选择拉伸体的槽面，单击【草图】按钮，进入工作台。单击【操作】工具栏中的【三位投影】按钮，将圆最上的边投影至拉身体槽面。⑰单击【轮廓】工具栏中的【轴】按钮，以上一步投影直线的中点为起点画直线。⑱单击【轮廓】工具栏中的【弧】按钮，以轴线上任意的一点为圆心做圆弧，并单击【约束】按钮约束其相关尺寸，再单击【操作】工具栏中的【角】按钮，做弧和投影线的相切圆角，并【约束】按钮约束其相关尺寸。⑲双击【操作】工具栏中的【快速修剪】按钮，修剪多余的线段，完成草图4，单击【退出工作台】，退出草图工作台。⑳选择平面1，单击【草图】按钮，进入工作台。单击【操作】工具栏中的【三位投影】按钮，将拉伸体外圆投影到平面1。㉑单击【轮廓】工具栏中的【直线】按钮，过投影做一条垂直线，修剪多余的线段，并约束相关尺寸，完成草图5，单击【退出工作台】，退出草图工作台。㉒单击【工具】工具栏中的【轴系统】按钮，过弧的端点、Z轴与直线重合，做一个轴系统。㉓单击【开始】→【形状】→【创成式外形设计】，进入工作平台。㉔单击【操作】工具栏中的【提取】按钮，将圆弧提取，得提取1。㉕单击【曲面】工具栏中的【扫掠】按钮，选择相关参数，单击【确定】。㉖单击【操作】工具栏中的【分割】按钮，选择相关参数，单击【确定】，分割1。㉗选择【ZX】平面，单击【参考元素】中的【平面】按钮，输入相关参数，单击【确定】，得出平面2。㉘单击【操作】工具栏中的【对称】按钮，选择相关参数，单击【确定】，分割1。㉙单击【开始】→【机械设计】→【零部件设计】，进入零部件设计工作平台。㉚分别选择分割1、对称1，单击【基于曲面的特征】工具栏中的【封闭曲面】按钮，单击【确定】。㉛选择封闭曲面1的内端面，单击【草图】按钮，进入工作台。单击【操作】工具栏中的【三位投影】按钮，将封闭曲面上端的圆弧投影至平面。㉜单击【轮廓】工具栏中的【圆】按钮，以投影圆弧的圆心为圆心画圆，并单击【约束】按钮约束其直径为6。㉝将投影圆弧删除，完成草图6，单击【退出工作台】，退出草图工作台。㉞分别选择草图6，单击【凹槽】按钮，设置相关参数，单击【确定】。㉟选择平面1。单击【草图】按钮，进入工作平台。㊱单击【轮廓】工具栏中的【直线】按钮，在平面上画三条直线，并单击【约束】按钮约束其相关尺寸。㊲完成草图，单击【退出工作台】，退出草图工作台。㊳选择上一步画完的草图，单击【加强筋】按钮，输入相关参数，单击【确定】。㊴选择平面2，单击【草图】...
