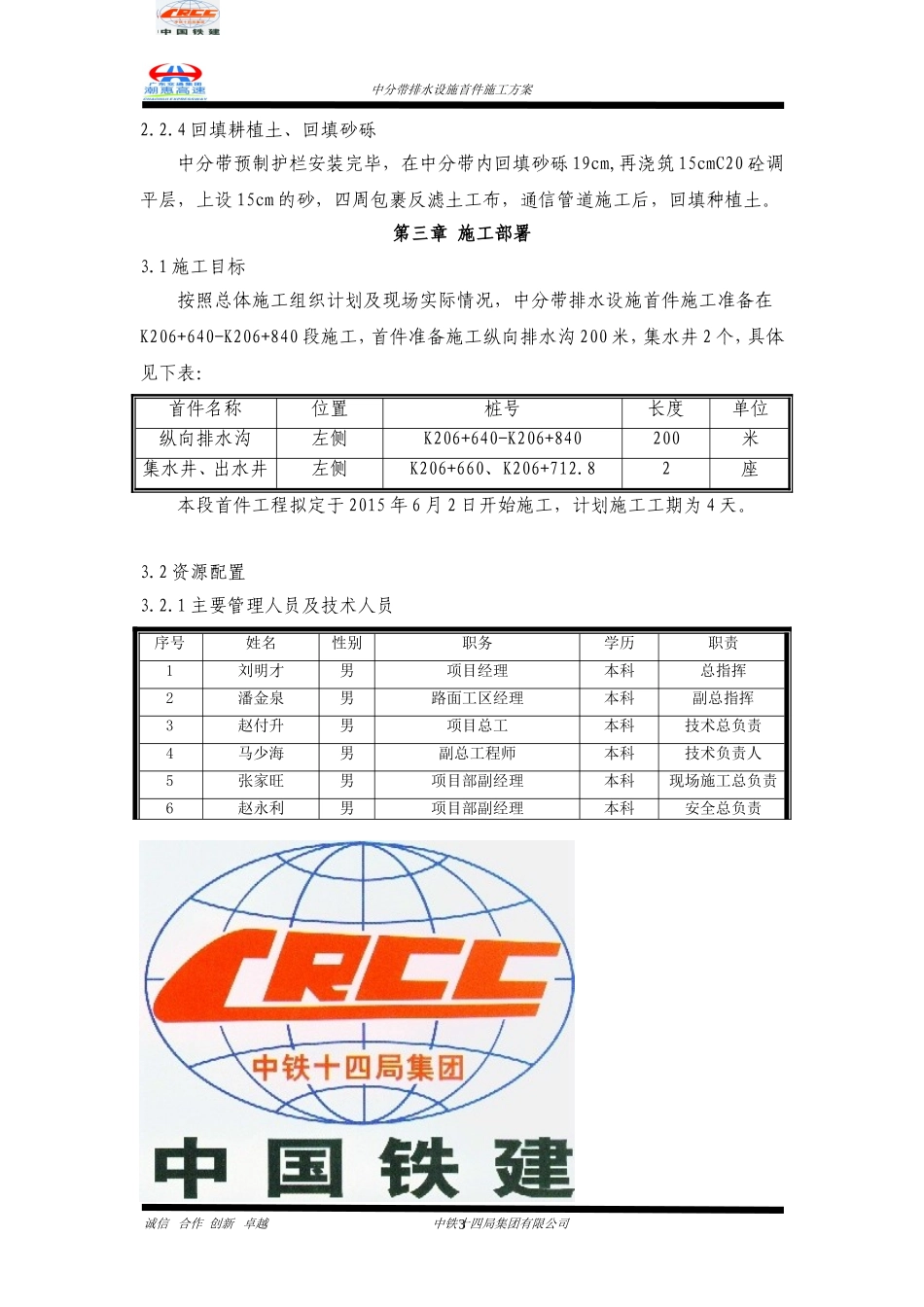

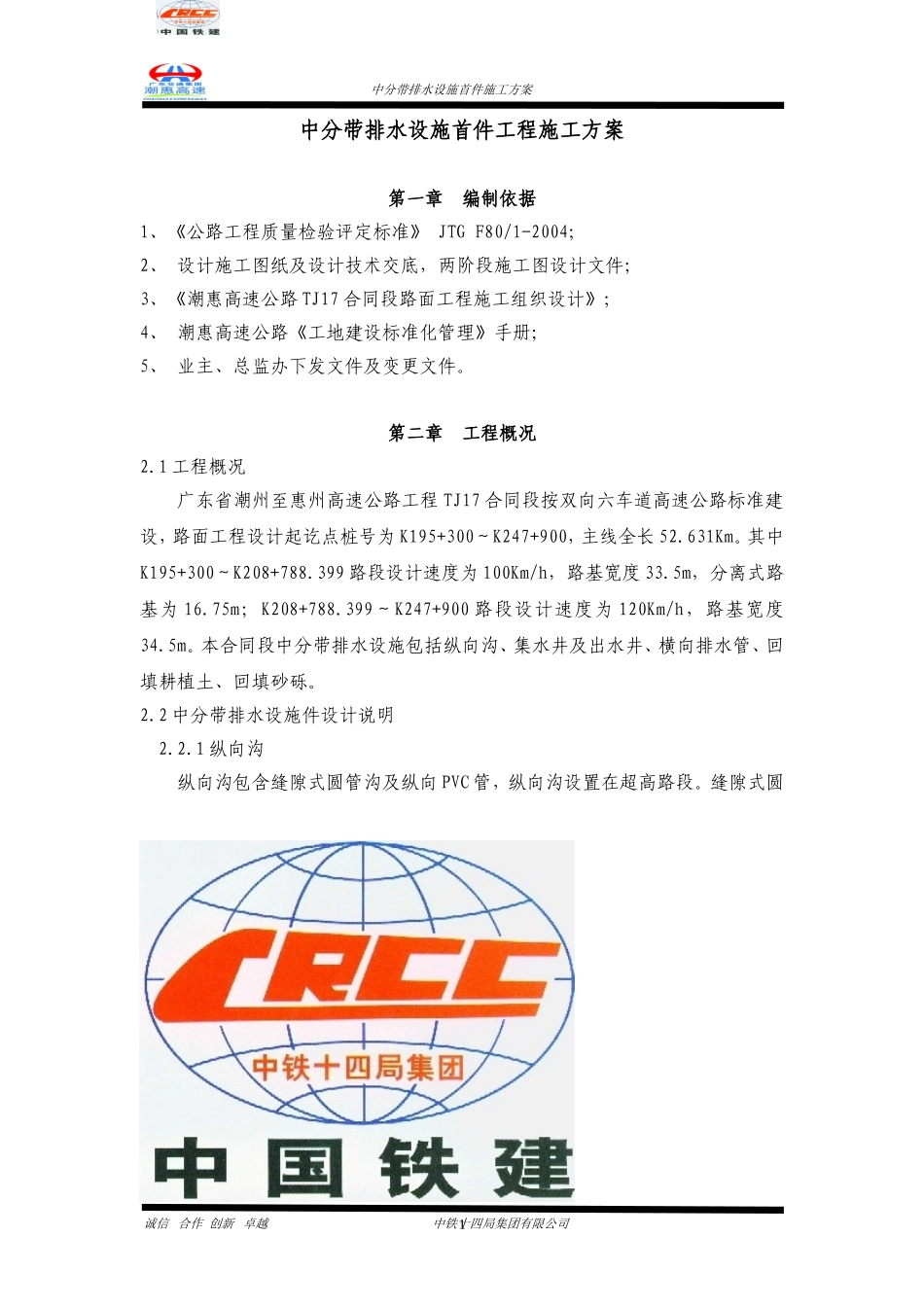

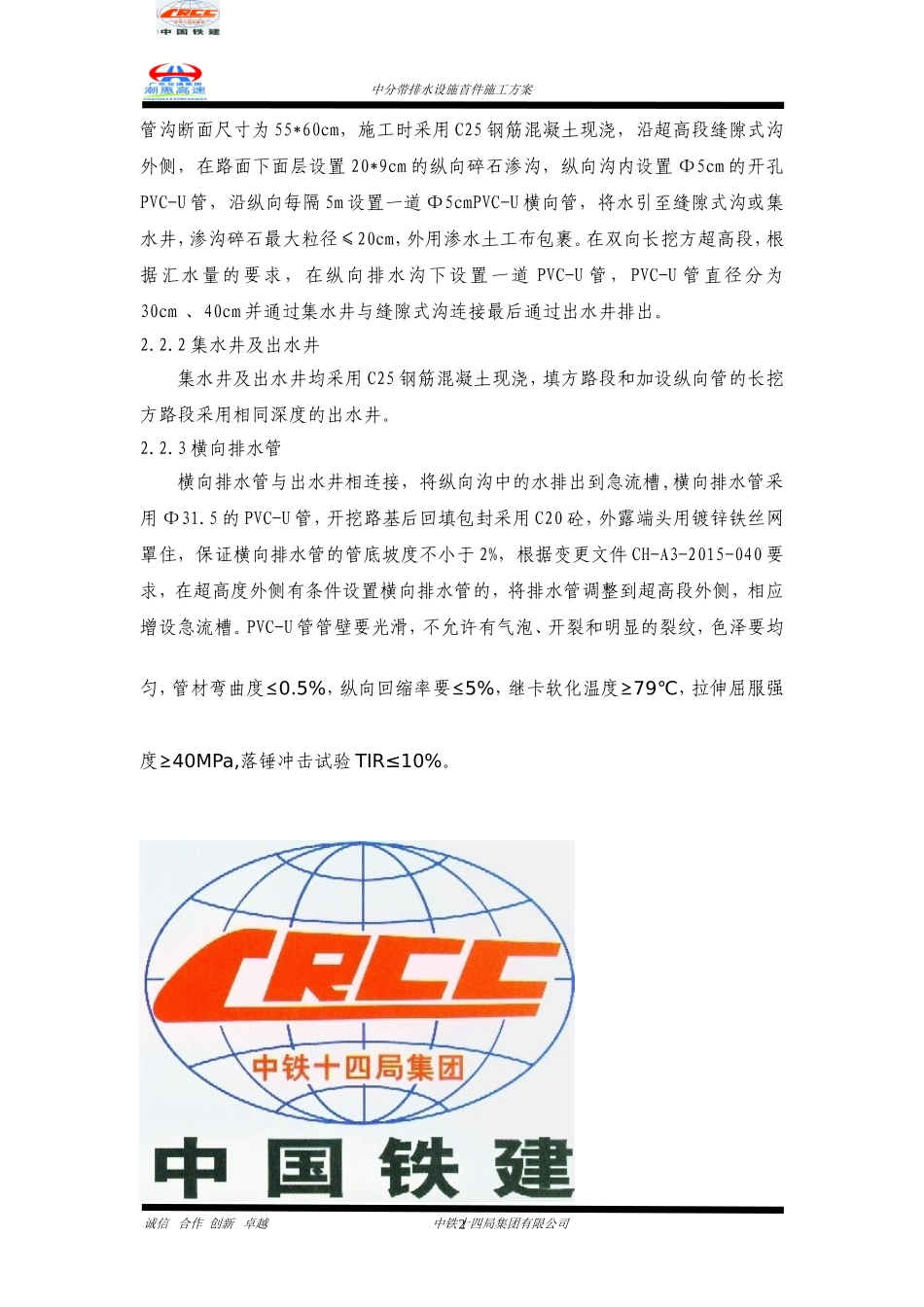

1中分带排水设施首件施工方案中分带排水设施首件工程施工方案第一章编制依据1、《公路工程质量检验评定标准》JTGF80/1-2004；2、设计施工图纸及设计技术交底，两阶段施工图设计文件；3、《潮惠高速公路TJ17合同段路面工程施工组织设计》；4、潮惠高速公路《工地建设标准化管理》手册；5、业主、总监办下发文件及变更文件。第二章工程概况2.1工程概况广东省潮州至惠州高速公路工程TJ17合同段按双向六车道高速公路标准建设，路面工程设计起讫点桩号为K195+300～K247+900，主线全长52.631Km。其中K195+300～K208+788.399路段设计速度为100Km/h，路基宽度33.5m，分离式路基为16.75m；K208+788.399～K247+900路段设计速度为120Km/h，路基宽度34.5m。本合同段中分带排水设施包括纵向沟、集水井及出水井、横向排水管、回填耕植土、回填砂砾。2.2中分带排水设施件设计说明2.2.1纵向沟纵向沟包含缝隙式圆管沟及纵向PVC管，纵向沟设置在超高路段。缝隙式圆诚信合作创新卓越中铁十四局集团有限公司2中分带排水设施首件施工方案管沟断面尺寸为55*60cm，施工时采用C25钢筋混凝土现浇，沿超高段缝隙式沟外侧，在路面下面层设置20*9cm的纵向碎石渗沟，纵向沟内设置Φ5cm的开孔PVC-U管，沿纵向每隔5m设置一道Φ5cmPVC-U横向管，将水引至缝隙式沟或集水井，渗沟碎石最大粒径≤20cm，外用渗水土工布包裹。在双向长挖方超高段，根据汇水量的要求，在纵向排水沟下设置一道PVC-U管，PVC-U管直径分为30cm、40cm并通过集水井与缝隙式沟连接最后通过出水井排出。2.2.2集水井及出水井集水井及出水井均采用C25钢筋混凝土现浇，填方路段和加设纵向管的长挖方路段采用相同深度的出水井。2.2.3横向排水管横向排水管与出水井相连接，将纵向沟中的水排出到急流槽,横向排水管采用Φ31.5的PVC-U管，开挖路基后回填包封采用C20砼，外露端头用镀锌铁丝网罩住，保证横向排水管的管底坡度不小于2%，根据变更文件CH-A3-2015-040要求，在超高度外侧有条件设置横向排水管的，将排水管调整到超高段外侧，相应增设急流槽。PVC-U管管壁要光滑，不允许有气泡、开裂和明显的裂纹，色泽要均匀，管材弯曲度≤0.5%，纵向回缩率要≤5%，继卡软化温度≥79℃，拉伸屈服强度≥40MPa,落锤冲击试验TIR≤10%。诚信合作创新卓越中铁十四局集团有限公司3中分带排水设施首件施工方案2.2.4回填耕植土、回填砂砾中分带预制护栏安装完毕，在中分带内回填砂砾19cm,再浇筑15cmC20砼调平层，上设15cm的砂，四周包裹反滤土工布，通信管道施工后，回填种植土。第三章施工部署3.1施工目标按照总体施工组织计划及现场实际情况，中分带排水设施首件施工准备在K206+640-K206+840段施工，首件准备施工纵向排水沟200米，集水井2个，具体见下表：首件名称位置桩号长度单位纵向排水沟左侧K206+640-K206+840200米集水井、出水井左侧K206+660、K206+712.82座本段首件工程拟定于2015年6月2日开始施工，计划施工工期为4天。3.2资源配置3.2.1主要管理人员及技术人员序号姓名性别职务学历职责1刘明才男项目经理本科总指挥2潘金泉男路面工区经理本科副总指挥3赵付升男项目总工本科技术总负责4马少海男副总工程师本科技术负责人5张家旺男项目部副经理本科现场施工总负责6赵永利男项目部副经理本科安全总负责诚信合作创新卓越中铁十四局集团有限公司4中分带排水设施首件施工方案7田虎男项目部副经理本科后勤总负责8吕岩男副经理兼试验室主任本科试验检测总负责9李建男计划负责人本科测量总负责10李超男设备物资部本科物资总负责11王福旺男工程技术部本科工程部总负责12朱保平男安全环保部本科质量总负责13邓丹女财务部本科资金负责14任清华男测量班长本科测量负责人15卢小兵男试验室副主任本科试验检测16杨钢男技术员本科现场技术指导17刘鹏男技术员本科现场技术指导3.2.2劳务队伍配置根据项目部安排结合施工组织计划，由附属一队负责本件工程的施工。投入工人共计20人，施工前均经过岗前培训，项目部对班组进行技术、安全交底。3.2.3计划投入机械设备序号设备名称规格型号数量进场日期技术状况备注1混凝土拌合站HZ60型12015.3.1良好拌和砼2电焊机ZX740012015.3.15良好加...
