PCB焊盘与孔设计规范VIP免费

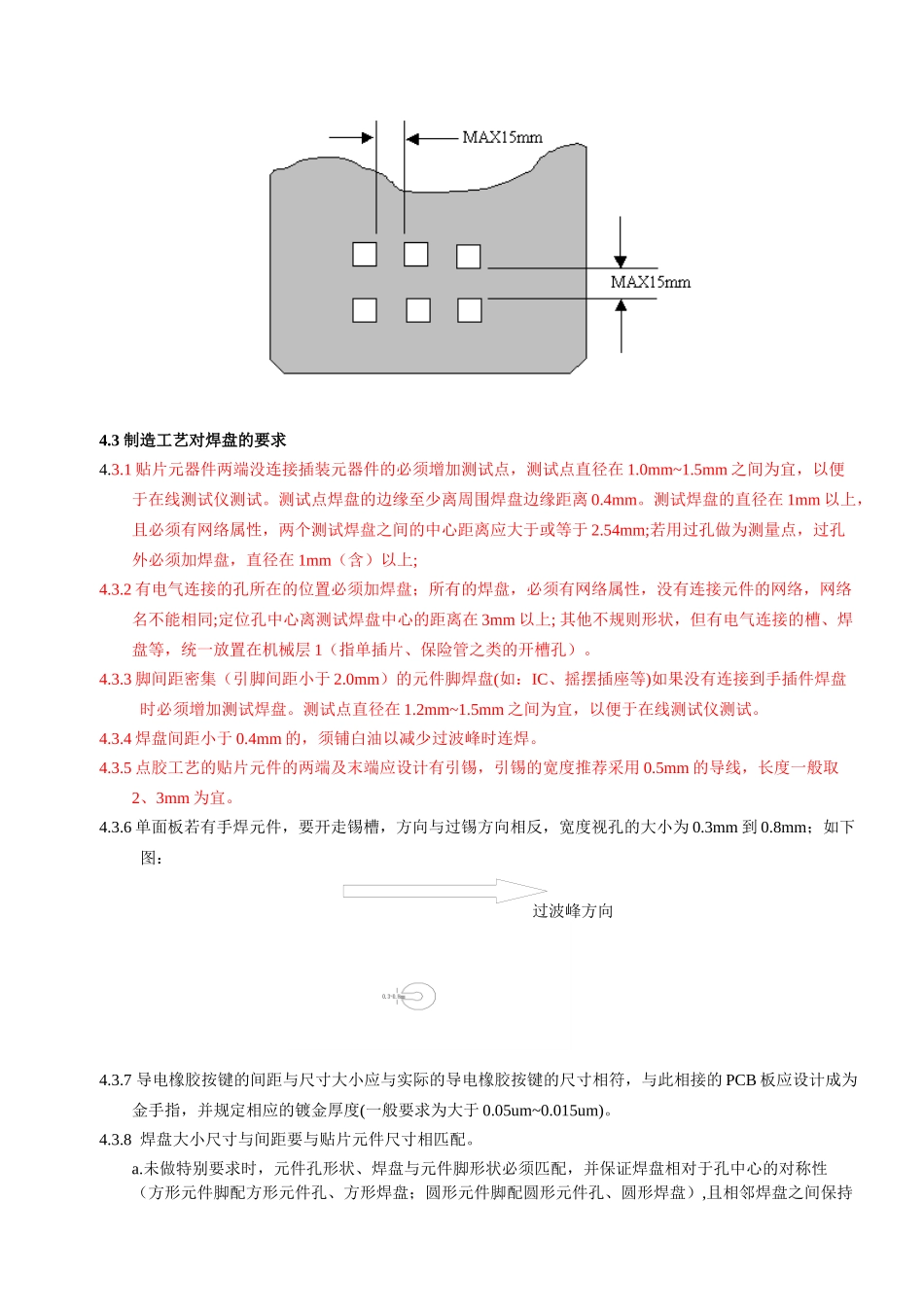

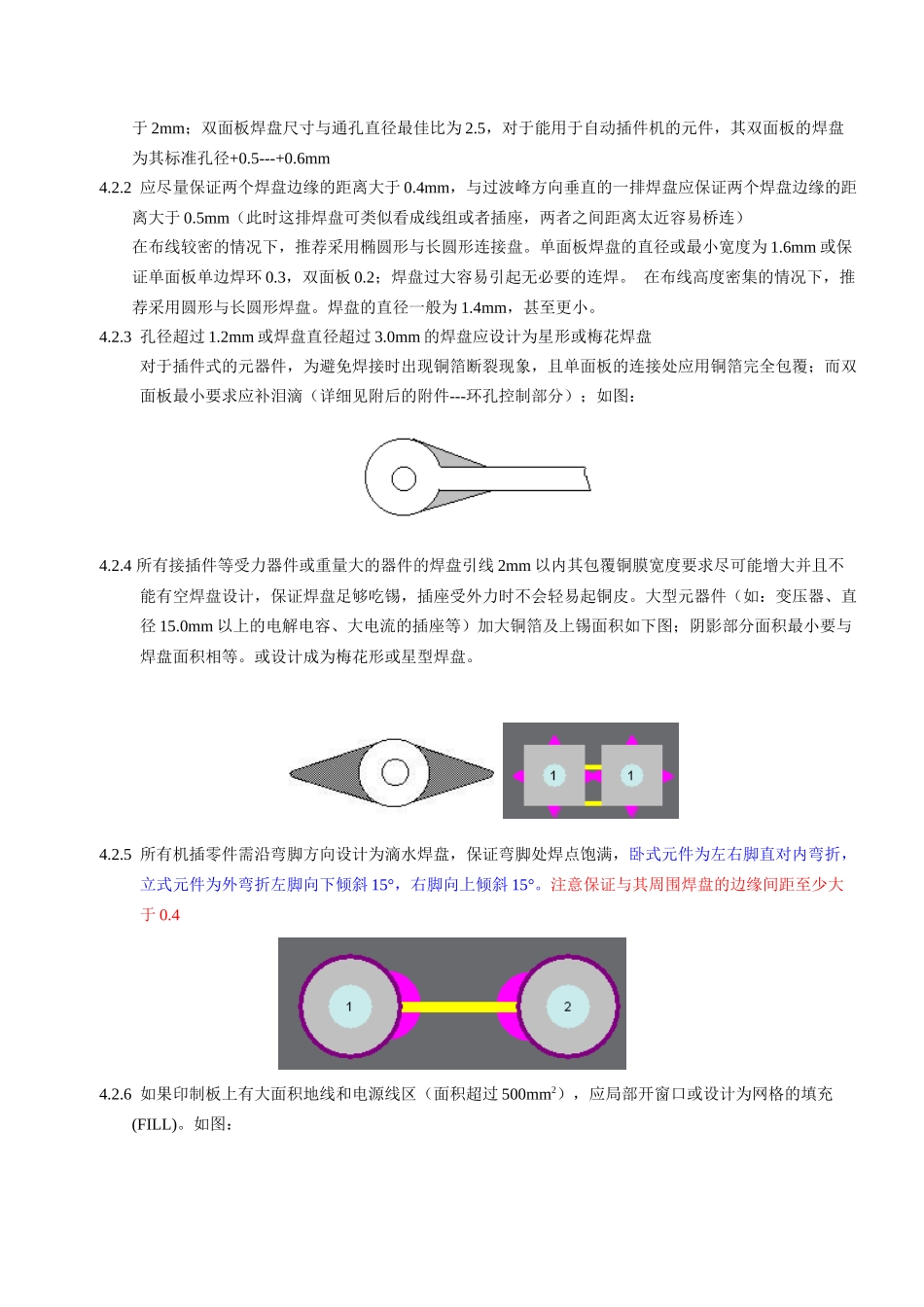

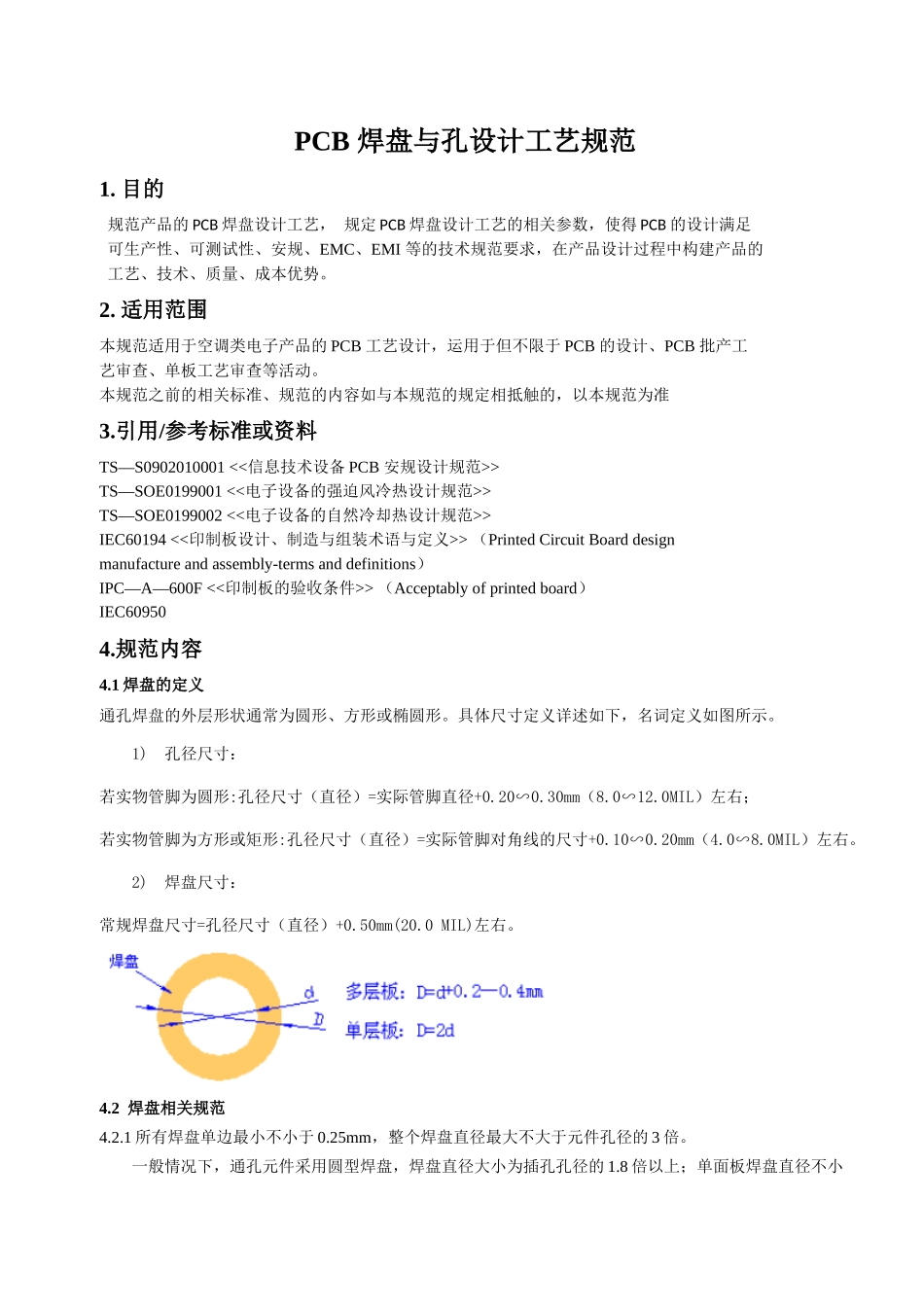

PCB焊盘与孔设计工艺规范1.目的规范产品的PCB焊盘设计工艺，规定PCB焊盘设计工艺的相关参数，使得PCB的设计满足可生产性、可测试性、安规、EMC、EMI等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。2.适用范围本规范适用于空调类电子产品的PCB工艺设计，运用于但不限于PCB的设计、PCB批产工艺审查、单板工艺审查等活动。本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准3.引用/参考标准或资料TS—S0902010001<<信息技术设备PCB安规设计规范>>TS—SOE0199001<<电子设备的强迫风冷热设计规范>>TS—SOE0199002<<电子设备的自然冷却热设计规范>>IEC60194<<印制板设计、制造与组装术语与定义>>（PrintedCircuitBoarddesignmanufactureandassembly-termsanddefinitions）IPC—A—600F<<印制板的验收条件>>（Acceptablyofprintedboard）IEC609504.规范内容4.1焊盘的定义通孔焊盘的外层形状通常为圆形、方形或椭圆形。具体尺寸定义详述如下，名词定义如图所示。1)孔径尺寸：若实物管脚为圆形:孔径尺寸（直径）=实际管脚直径+0.20∽0.30mm（8.0∽12.0MIL）左右；若实物管脚为方形或矩形:孔径尺寸（直径）=实际管脚对角线的尺寸+0.10∽0.20mm（4.0∽8.0MIL）左右。2)焊盘尺寸：常规焊盘尺寸=孔径尺寸（直径）+0.50mm(20.0MIL)左右。4.2焊盘相关规范4.2.1所有焊盘单边最小不小于0.25mm，整个焊盘直径最大不大于元件孔径的3倍。一般情况下，通孔元件采用圆型焊盘，焊盘直径大小为插孔孔径的1.8倍以上；单面板焊盘直径不小于2mm；双面板焊盘尺寸与通孔直径最佳比为2.5，对于能用于自动插件机的元件，其双面板的焊盘为其标准孔径+0.5---+0.6mm4.2.2应尽量保证两个焊盘边缘的距离大于0.4mm，与过波峰方向垂直的一排焊盘应保证两个焊盘边缘的距离大于0.5mm（此时这排焊盘可类似看成线组或者插座，两者之间距离太近容易桥连）在布线较密的情况下，推荐采用椭圆形与长圆形连接盘。单面板焊盘的直径或最小宽度为1.6mm或保证单面板单边焊环0.3，双面板0.2；焊盘过大容易引起无必要的连焊。在布线高度密集的情况下，推荐采用圆形与长圆形焊盘。焊盘的直径一般为1.4mm，甚至更小。4.2.3孔径超过1.2mm或焊盘直径超过3.0mm的焊盘应设计为星形或梅花焊盘对于插件式的元器件，为避免焊接时出现铜箔断裂现象，且单面板的连接处应用铜箔完全包覆；而双面板最小要求应补泪滴（详细见附后的附件---环孔控制部分）；如图：4.2.4所有接插件等受力器件或重量大的器件的焊盘引线2mm以内其包覆铜膜宽度要求尽可能增大并且不能有空焊盘设计，保证焊盘足够吃锡，插座受外力时不会轻易起铜皮。大型元器件（如：变压器、直径15.0mm以上的电解电容、大电流的插座等）加大铜箔及上锡面积如下图；阴影部分面积最小要与焊盘面积相等。或设计成为梅花形或星型焊盘。4.2.5所有机插零件需沿弯脚方向设计为滴水焊盘，保证弯脚处焊点饱满，卧式元件为左右脚直对内弯折，立式元件为外弯折左脚向下倾斜15°，右脚向上倾斜15°。注意保证与其周围焊盘的边缘间距至少大于0.44.2.6如果印制板上有大面积地线和电源线区（面积超过500mm2），应局部开窗口或设计为网格的填充(FILL)。如图：4.3制造工艺对焊盘的要求4.3.1贴片元器件两端没连接插装元器件的必须增加测试点，测试点直径在1.0mm~1.5mm之间为宜，以便于在线测试仪测试。测试点焊盘的边缘至少离周围焊盘边缘距离0.4mm。测试焊盘的直径在1mm以上，且必须有网络属性，两个测试焊盘之间的中心距离应大于或等于2.54mm;若用过孔做为测量点，过孔外必须加焊盘，直径在1mm（含）以上;4.3.2有电气连接的孔所在的位置必须加焊盘；所有的焊盘，必须有网络属性，没有连接元件的网络，网络名不能相同;定位孔中心离测试焊盘中心的距离在3mm以上;其他不规则形状，但有电气连接的槽、焊盘等，统一放置在机械层1（指单插片、保险管之类的开槽孔）。4.3.3脚间距密集（引脚间距小于2.0mm）的元件脚焊盘(如：IC、摇摆插座等)如果没有连接到手插件焊盘时必须增加测试焊盘。测试点直径在1.2mm~1.5mm之间为宜，以便于在线测试仪测试。4.3.4焊盘间距小于...
