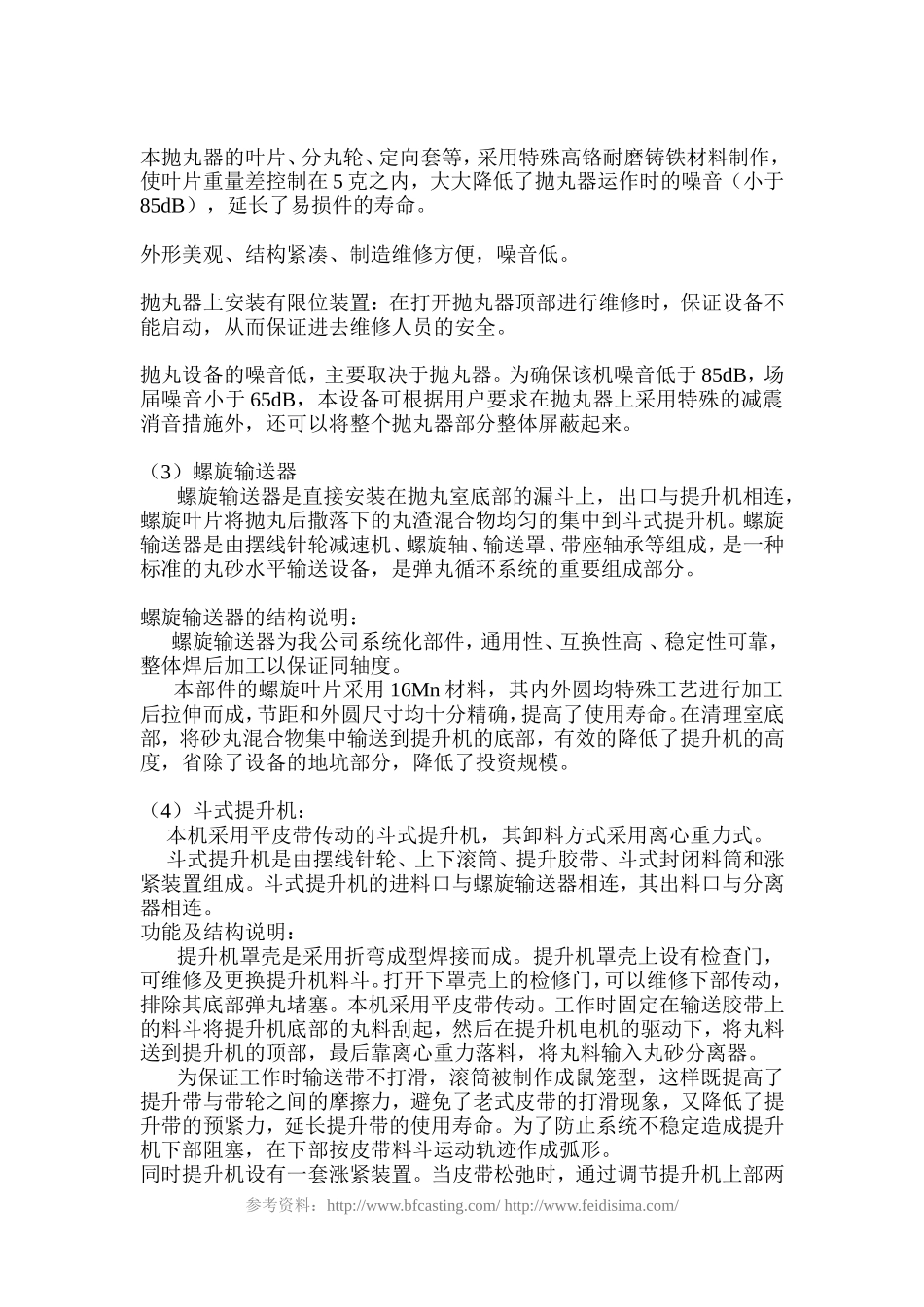

参考资料:http://www.bfcasting.com/http://www.feidisima.com/Q376单吊钩式抛丸机技术说明Q376单吊钩式抛丸机是一种高效率、低耗能的抛丸清理设备。本设备可广泛用于小批量铸件、铸钢件、锻件及钢结构件的表面清理或强化。也可以对热处理件的表面进行清理或强化,尤其对怕碰撞的细长薄壁件的表面进行清理或强化更.为适宜。本设备采用了无地坑形式,结构紧凑合理,维修使用方便,并为用户降低了设备投资和维修费用。同时采用了机械振打式布袋除尘器,极大改善了劳动环境。Q376单吊钩式抛丸机技术参数:被清理工件的最大尺寸直径*高Φ600×1100mm吊钩电动葫芦型号CD10.5-6D最大吊重1*0.5t自转速度2.8r/min电机功率(自转)0.75kw运行速度20m/min电机功率(行走)1*0.2kw升降速度8m/min电机功率(升降)1*0.8kw抛丸器抛丸器型号Q034抛丸器数量2叶轮直径Φ250mm总抛丸量2?200kg/min电机型号Y132S2-2总功率2?7.5kw提升机提升量15t/h皮带线速度1.21m/s料斗间距225mm减速机型号XWD3-11-2.2减速机功率1.5kw分离器分离量15t/h分离区风速4~5m/s清理一钩工件所需时间铸件2~3min锻焊件3~8min螺旋输送器输送量15t/h参考资料:http://www.bfcasting.com/http://www.feidisima.com/弹丸首次装入量0.5t直径φ0.8~φ2mm风量总风量2800m3/h清理室1630m3/h分离器1170m3/h设备总功率23kw最大外形尺寸(主机)2148×3312×3943mm3Q376单吊钩式抛丸机为间歇式单钩式抛丸机。它是由清理室、抛丸器、螺旋输送器、提升机、分离器、吊钩与自转及电器控制设备等部分组成。(1)清理室清理室为钢结构组焊而成,它是工件进行清理防止弹丸飞射,粉尘外溢不可少的封闭空间。室内是由特种耐磨铸铁全方位防护,最大限度的延长了清理室的使用寿命,降低了维修次数,提高了生产效率。清理室大门两扇外开,增加室内空间,门上方增加限位开关,只有大门关闭后,吊钩自转开始,方能启动抛丸器,有效保证了工作人员的安全。(2)抛丸器:参见Q034Z81(7.5)总图抛丸器总成构成抛丸器总成由抛丸器、电机构成。抛丸器布置本机有两台抛丸器,抛丸器的布置是由计算机动态模拟,所有布置的角度、位置均由计算机设计而确定。在照顾所有清理工件的基础上,尽量减少弹丸空抛,从而最大限度的提高了弹丸的利用率,减少了对清理室内防护板的磨损。抛丸器采用英国SPENCER及WHEELBRATER美国公司技术特点而设计的直连式高效的新颖抛丸器,抛丸器是以下主要零部件构成:叶轮及叶轮驱动盘,分丸轮、定向套、叶片、电机、罩壳、高铬耐磨防护衬板、橡胶防护衬板、进丸管、底板及减震胶板等。该抛丸器叶轮和驱动电机直接连接、消除了损耗件—传动皮带,减少了维修工作量;另外,它占地面积小,布置灵活,容易满足抛射带的布置,还有整体更换性能,维修方便。该抛丸器有如下特点:高效率:抛丸器参数经过最优化设计,能耗降低10~15%,抛丸效率高达16~20kg/min.KW严密的密封:抛丸器的端护板及顶护板采用了弧形多层迷宫式防护,保证了严密的密封,消除了弹丸击穿罩壳的现象。采用双圆盘叶轮,稳定好,抛射热区集中,抛丸均匀。参考资料:http://www.bfcasting.com/http://www.feidisima.com/本抛丸器的叶片、分丸轮、定向套等,采用特殊高铬耐磨铸铁材料制作,使叶片重量差控制在5克之内,大大降低了抛丸器运作时的噪音(小于85dB),延长了易损件的寿命。外形美观、结构紧凑、制造维修方便,噪音低。抛丸器上安装有限位装置:在打开抛丸器顶部进行维修时,保证设备不能启动,从而保证进去维修人员的安全。抛丸设备的噪音低,主要取决于抛丸器。为确保该机噪音低于85dB,场届噪音小于65dB,本设备可根据用户要求在抛丸器上采用特殊的减震消音措施外,还可以将整个抛丸器部分整体屏蔽起来。(3)螺旋输送器螺旋输送器是直接安装在抛丸室底部的漏斗上,出口与提升机相连,螺旋叶片将抛丸后撒落下的丸渣混合物均匀的集中到斗式提升机。螺旋输送器是由摆线针轮减速机、螺旋轴、输送罩、带座轴承等组成,是一种标准的丸砂水平输送设备,是弹丸循环系统的重要组成部分。螺旋输送器的结构说明:螺旋输送器为我公司系统化部件,通用性、互换性高、稳定性可靠...
