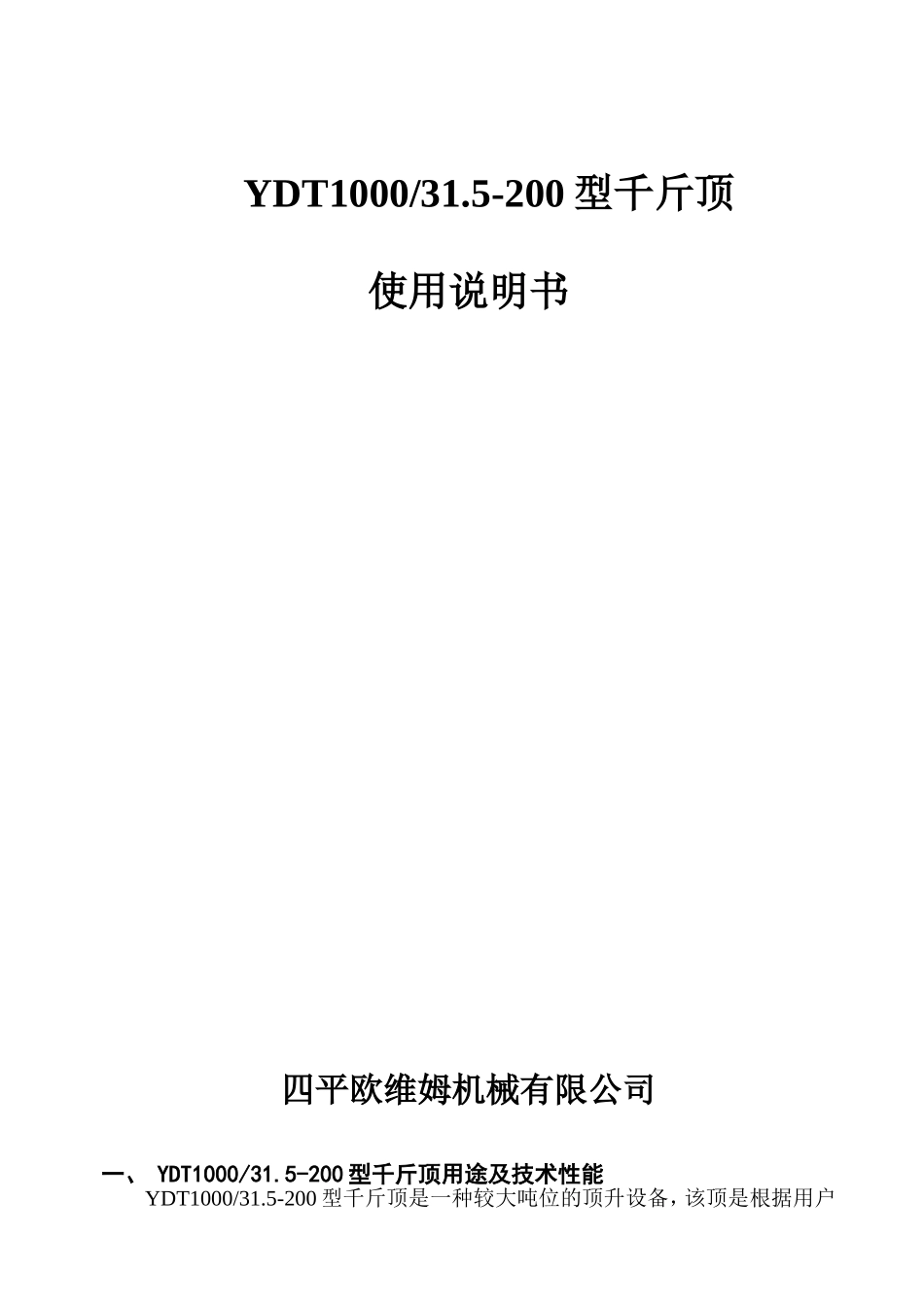

YDT1000/31.5-200型千斤顶使用说明书四平欧维姆机械有限公司一、YDT1000/31.5-200型千斤顶用途及技术性能YDT1000/31.5-200型千斤顶是一种较大吨位的顶升设备，该顶是根据用户需要而设计的一项新产品，本产品具有结构简单合理，体积小、操作方便等优点，它主要用于：1、在城市改造与建设中，为不破坏已有的各类建筑物。如楼房、铁路、公路、桥梁，而要铺设地下电缆、上下水管道时，特别当管道需穿越河流等无法于地面开槽时，应用该产品可减少损失及土方工程和人力等。2、可应用于大型的预应力混凝土的建筑工程。如桥梁、涵洞、隧道、铁路及矿山等。3、大型的水利工程。如拦河堤、电站、水闸及枢纽工程等处，预应力钢筋混凝土的施工。二、构造及原理1、千斤顶YDT1000/31.5-200是双作用台座构造型式，它由油缸、活塞、导向套及顶杆等组成。A油嘴进油，顶杆伸出进行顶进工作，油压达到额定油压顶杆全部伸出完成顶进。B油嘴进油，A油嘴回油，活塞回程，工作结束。2、活塞与油缸的滑动导向部位，均采用铸铁，从而在结构上有效地防止划伤，延长使用期，同时活塞杆伸出部位镀有硬铬，防止碰伤及锈蚀。3、活塞杆与顶头为球面接触，可自行微调工作位置。4、缸底、前导向与前后锁紧分为两体，便于拆装，避免O形密封圈因安装引起的拉伤。5、所有运动密封均采用UR型聚氨酯油封，固定密封为O形密封圈，耐压持久，性能良好。6、防尘圈采用浇注聚氨酯材料。额定压力：31.5MPa工作腔油压作用面积：379.94cm²公称顶出力：1000kN行程：200mm外形尺寸：Φ268×460三、配套油泵用户自理四、使用注意事项使用本千斤顶除应遵守一般顶压工艺的有关规定外，还应注意下列几个问题。1、本千斤顶采用优质矿物油，油内不含水、酸及其它混合物，在普通温度下不分解、不变稠，油液应严格保持清洁，经常精细过滤，定期更换。由于油液不清洁含有泥沙、铁屑等杂质混入千斤顶内部，是使千斤顶工作表面发生划伤、漏油及锈蚀的重要原因，因此严格保证用油的质量及清洁是保证产品经久耐用的重要保养措施。2、在5℃～40℃采用L-HM32抗磨液压油，在5℃～35℃对油箱定期清洗。3、连接油泵与千斤顶的油管要用输出油清洗干净，防止泥沙与杂质混入顶中。4、矿物油要经过滤后方可装入油泵输入千斤顶，同时进行空载往复运行检查是否正常。5、工作时千斤顶要调整放置平稳，再进行工作。6、千斤顶使用时，严禁超压、超行程工作，并注意压力表变化，如有异常立即停车检查，免得损坏设备。7、千斤顶回程油压控制在小于16MPa。7、千斤顶加荷时应平稳、均匀、徐缓，卸荷降压时也应缓慢地打开回油阀，使压力表指针下降平稳、无冲击。8、对千斤顶要定期检查，对油压表定期校核，工作时如发现有渗油或漏油，活塞变形立即停止使用及时维修。9、千斤顶使用完毕，应将活塞退回油缸内，防止碰伤。10、工作后拆除油泵与千斤顶连接的油管，需将顶上的油嘴及油管用螺帽和丝堵封住严格保证管内清洁。11、千斤顶一般在工作200小时左右，则需进行检修保养、清洗。五、维护和保养1、千斤顶应经常保持清洁。2、检修要在不工作时进行。3、在吊运和使用过程中，应避免碰撞。六、故障及排除方法序号现象产生原因排除方法1渗油或漏油，活塞前进速度不正常油封损坏螺丝连接松动，垫片未压紧更换新油封旋紧螺纹2活塞杆爬行油腔有空气或油中混有空气多次空载运行或加背压强行排气3油泵供油正常但活塞不运动或正工作时活塞后退表降压缸内油封磨损或活塞环与活塞杆脱离更换新油封安装活塞杆4油泵工作正常，表针已到额定压力，但活塞杆不运动或工作时不能退回活塞杆出现永久弯曲维修活塞杆弯曲变形YDT1000/31.5-200型千斤顶合格证检测项目检测方法要求检测结果空载空运转全行程往复运行三次以上观察不得有爬行冲击等不正常现象，同时回程时不得外漏行程测量活塞运行极限位置的距离允许比标定行程加长2～5mm最低起动压力逐渐升压使活塞刚刚起步观察表压小于3.5MPa负载外泄漏在试验内泄漏同时观察密封处的外泄漏情况无外泄漏此千斤顶业经检验合格准予出厂年月日装调者：检查员：四平欧维姆机械有限公司装箱单产品名称：YDT1000/31.5-200千斤顶出厂编号：序号图号名...
