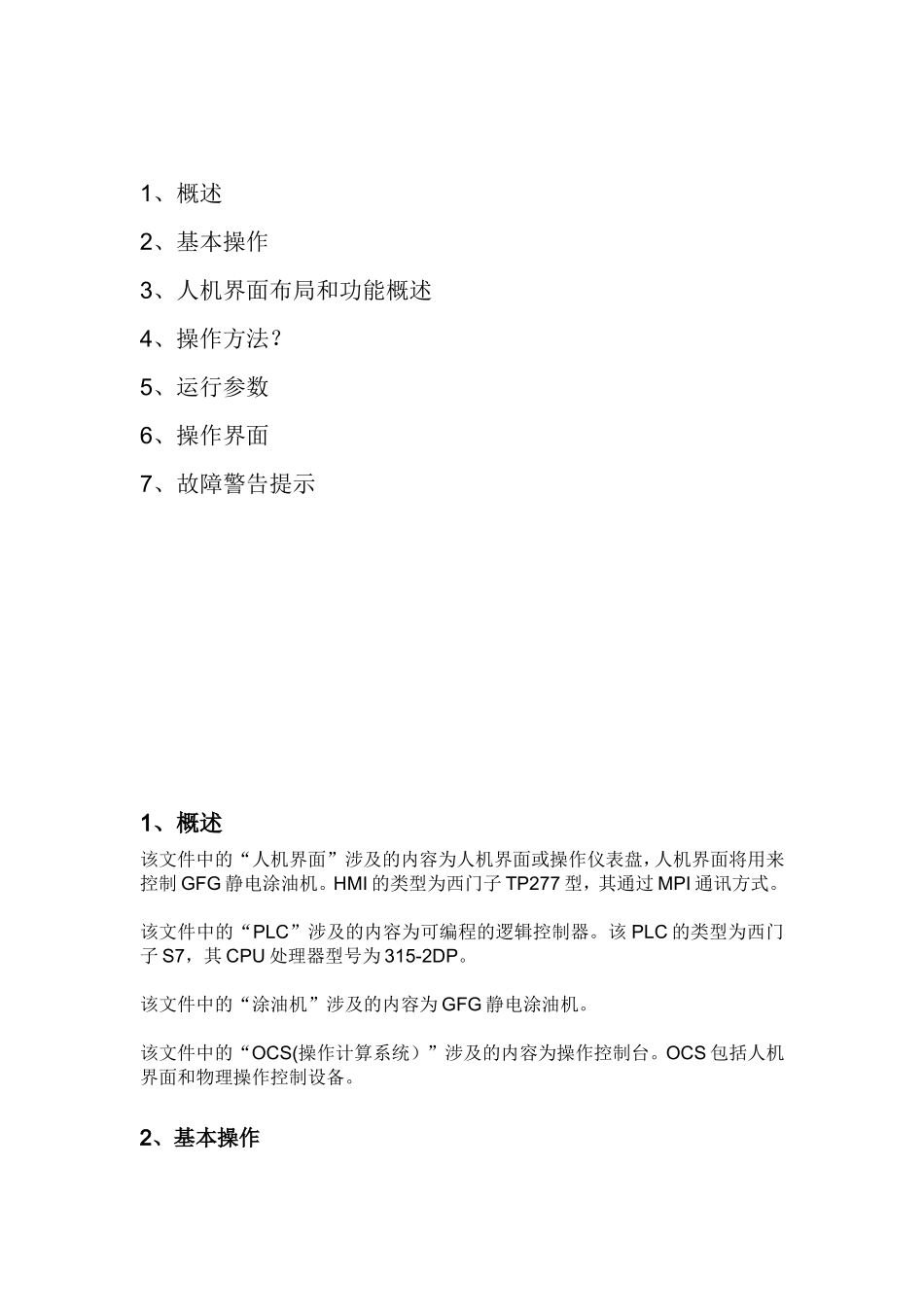

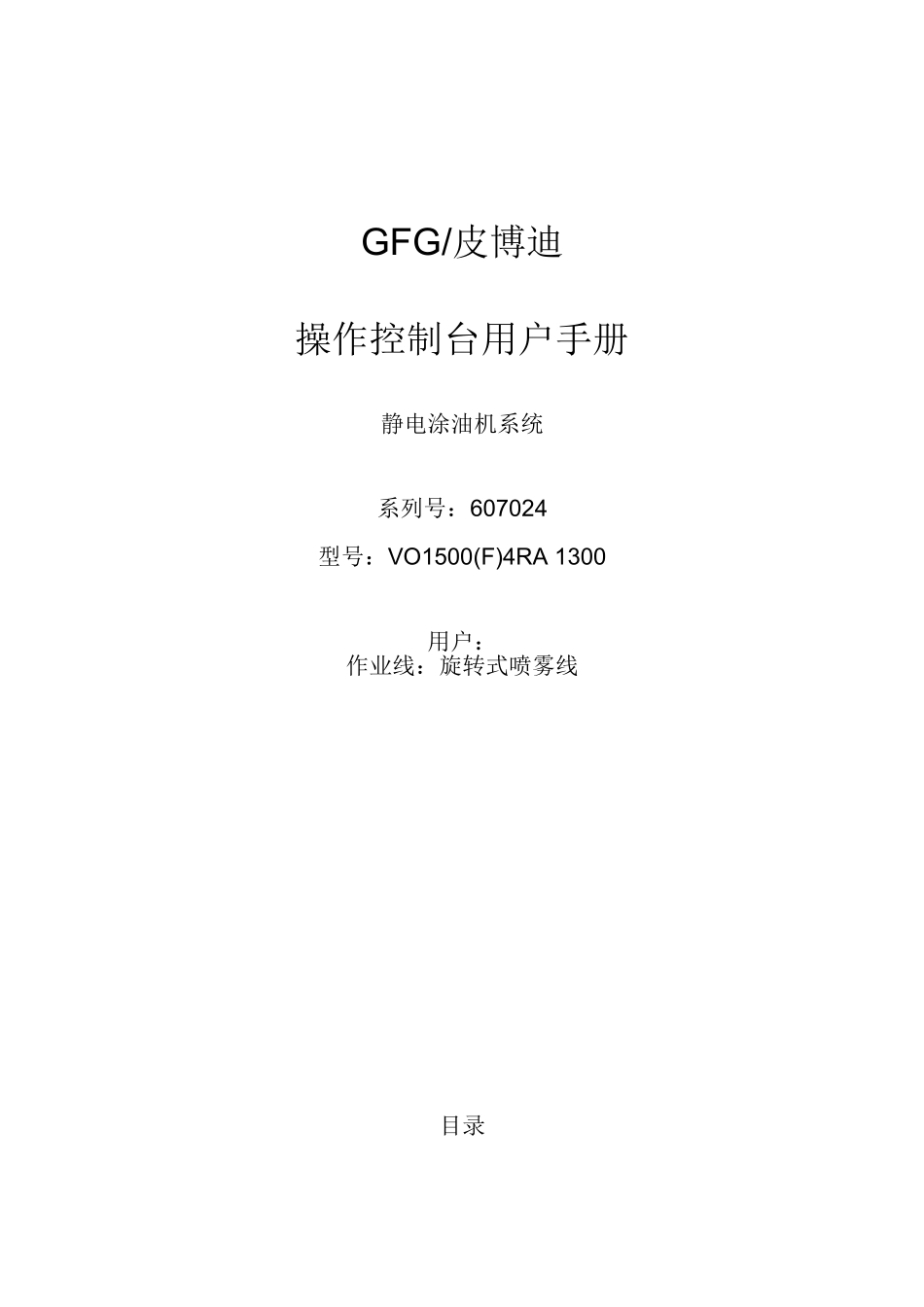

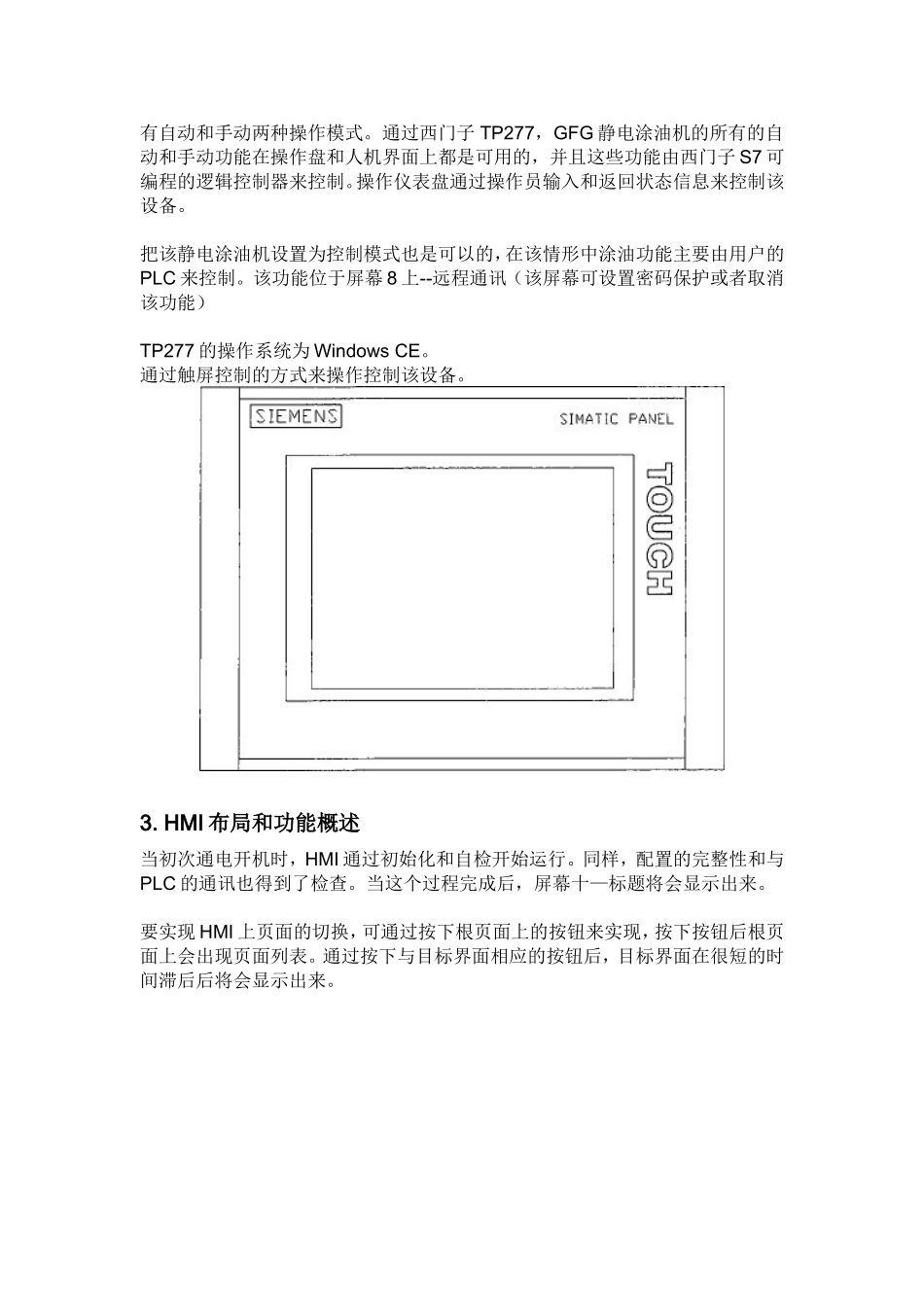

GFG/皮博迪操作控制台用户手册静电涂油机系统系列号：607024型号：VO1500(F)4RA1300用户：作业线：旋转式喷雾线目录1、概述2、基本操作3、人机界面布局和功能概述4、操作方法？5、运行参数6、操作界面7、故障警告提示1、概述该文件中的“人机界面”涉及的内容为人机界面或操作仪表盘，人机界面将用来控制GFG静电涂油机。HMI的类型为西门子TP277型，其通过MPI通讯方式。该文件中的“PLC”涉及的内容为可编程的逻辑控制器。该PLC的类型为西门子S7，其CPU处理器型号为315-2DP。该文件中的“涂油机”涉及的内容为GFG静电涂油机。该文件中的“OCS(操作计算系统）”涉及的内容为操作控制台。OCS包括人机界面和物理操作控制设备。2、基本操作有自动和手动两种操作模式。通过西门子TP277，GFG静电涂油机的所有的自动和手动功能在操作盘和人机界面上都是可用的，并且这些功能由西门子S7可编程的逻辑控制器来控制。操作仪表盘通过操作员输入和返回状态信息来控制该设备。把该静电涂油机设置为控制模式也是可以的，在该情形中涂油功能主要由用户的PLC来控制。该功能位于屏幕8上--远程通讯（该屏幕可设置密码保护或者取消该功能）TP277的操作系统为WindowsCE。通过触屏控制的方式来操作控制该设备。3.HMI布局和功能概述当初次通电开机时，HMI通过初始化和自检开始运行。同样，配置的完整性和与PLC的通讯也得到了检查。当这个过程完成后，屏幕十—标题将会显示出来。要实现HMI上页面的切换，可通过按下根页面上的按钮来实现，按下按钮后根页面上会出现页面列表。通过按下与目标界面相应的按钮后，目标界面在很短的时间滞后后将会显示出来。为了控制设备的操作，可通过按下操作页面上相应的按钮来实现设备的操作。如果某个页面上的某项功能需要数值键盘输入，那么触摸页面上的该功能区后就会在页面上弹出一个小键盘。通过这个小键盘可以在页面上输入所要的数值，在按下Enter键后，该数值会传输到PLC上，输入时要注意所能输入值的上下限，上下限会在键盘输入区域的上方显示出来。4、设备操作操作计算系统上有8个实物的操作设备，这些操作设备以按钮、键式开关、选择开关和指示灯的形式存在。初此之外固定线路按钮和指示灯在TP177人机界面上有对应的屏幕按钮，这些按钮的设置有着特殊的目的。这些项目将在下面列出并给出详细的说明。启动照明按钮/停止按钮星形的的按钮是一个绿色的起照明作用的按钮。通过按下此按钮可以打开涂油机的控制电源。当电气室中的主控室（MCR(maincontrolroom))给启动按钮通电后，照明会启动。通过按下红色的停止按钮将会关闭涂油机的控制电源。手动/自动选择开关手动/自动选择开关是一个两档的黑色的选择开关。处于手动模式时，涂油机的功能（泵的控制、高真空控制）仅由HMI上的按钮来控制。处于自动模式时，涂油机的功能被控制与作业线的启动与停止保持一致。自动模式是常规的操作模式，该模式中油的输入量和高压电压值与机组的速度成一定的比例。涂油机故障指示涂油机故障指示是一个红色的灯。当涂油机出现故障时，该红灯亮起。故障出现时，意味着涂油过程将会中止，出现故障时要给与及时的关注。在消除引发故障的条件和按下HMI上的故障复位按钮后（或者按下远程故障复位按钮，如果装备有的话），故障指示灯会熄灭。涂油机警告指示涂油机警告指示是一个琥珀色的灯。当涂油机出现警告情形时该灯亮起。出现警告时涂油过程不会停止，但是需要对其加以关注。如果不加以关注的话，少数的警告会转变成涂油故障。通过消除引发警告的条件和按下HMI上的故障复位按钮（或者按下远程故障复位按钮，如果装备有的话）可以使警告指示灯熄灭。涂油过程指示涂油过程指示是一个绿色的灯，涂油机上通以高压电和油时，该灯亮起。紧急停止按钮紧急停止按钮式一个红色的蘑菇头形的非照明式的按钮。当出现紧急情况时，应按下该按钮。该按钮能停止涂油机的运行。涂油机外壳门的键式开关按键开关向右侧旋转1/4，可实现涂油机外壳上门的开启。此时，涂油机会自动的停止运行。该按钮现在可以嵌入在涂油机的外罩上来开启外壳上的门。当该按钮不在操作台上时，涂油机不会以手动或者自动模式运行。要...
