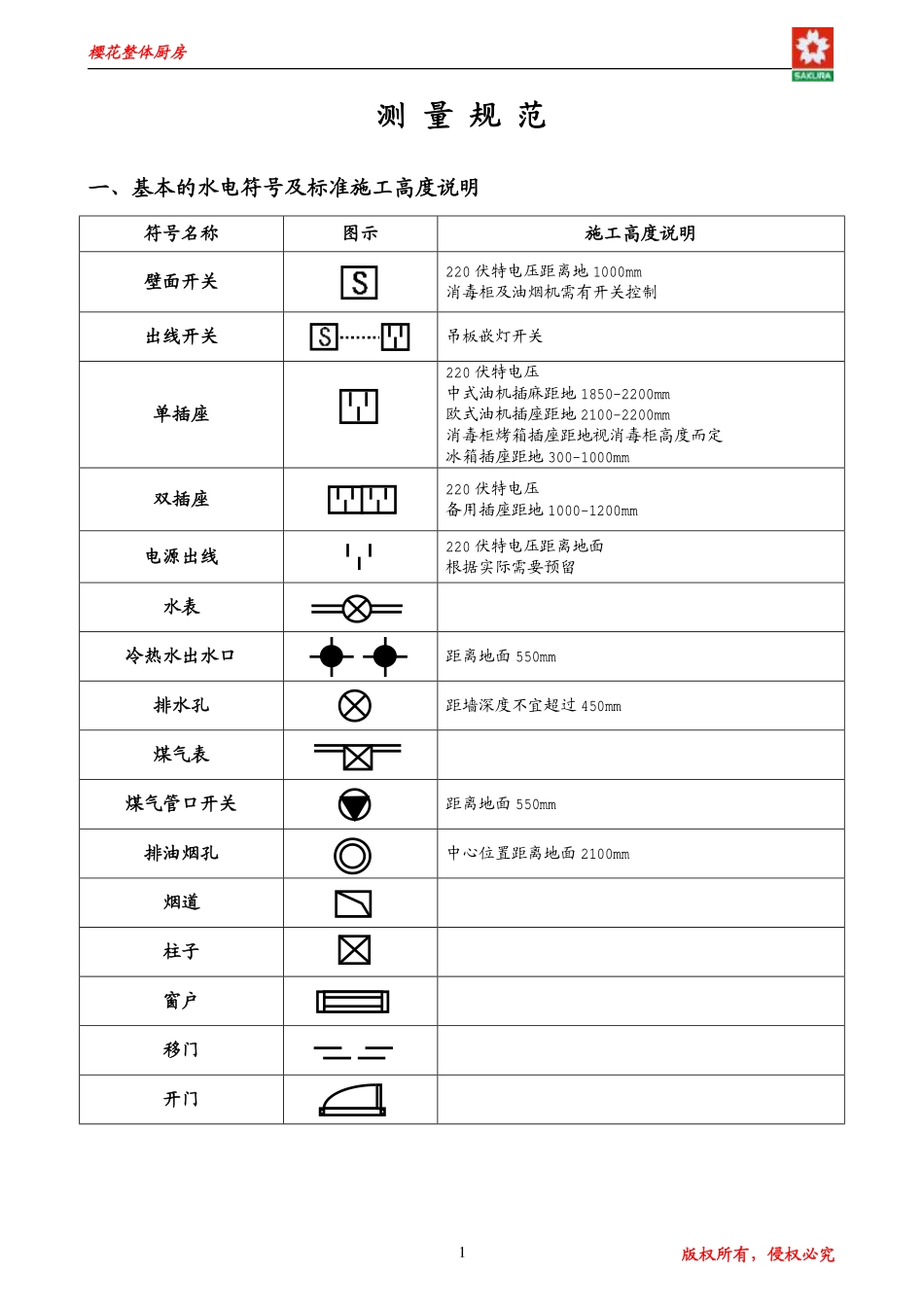

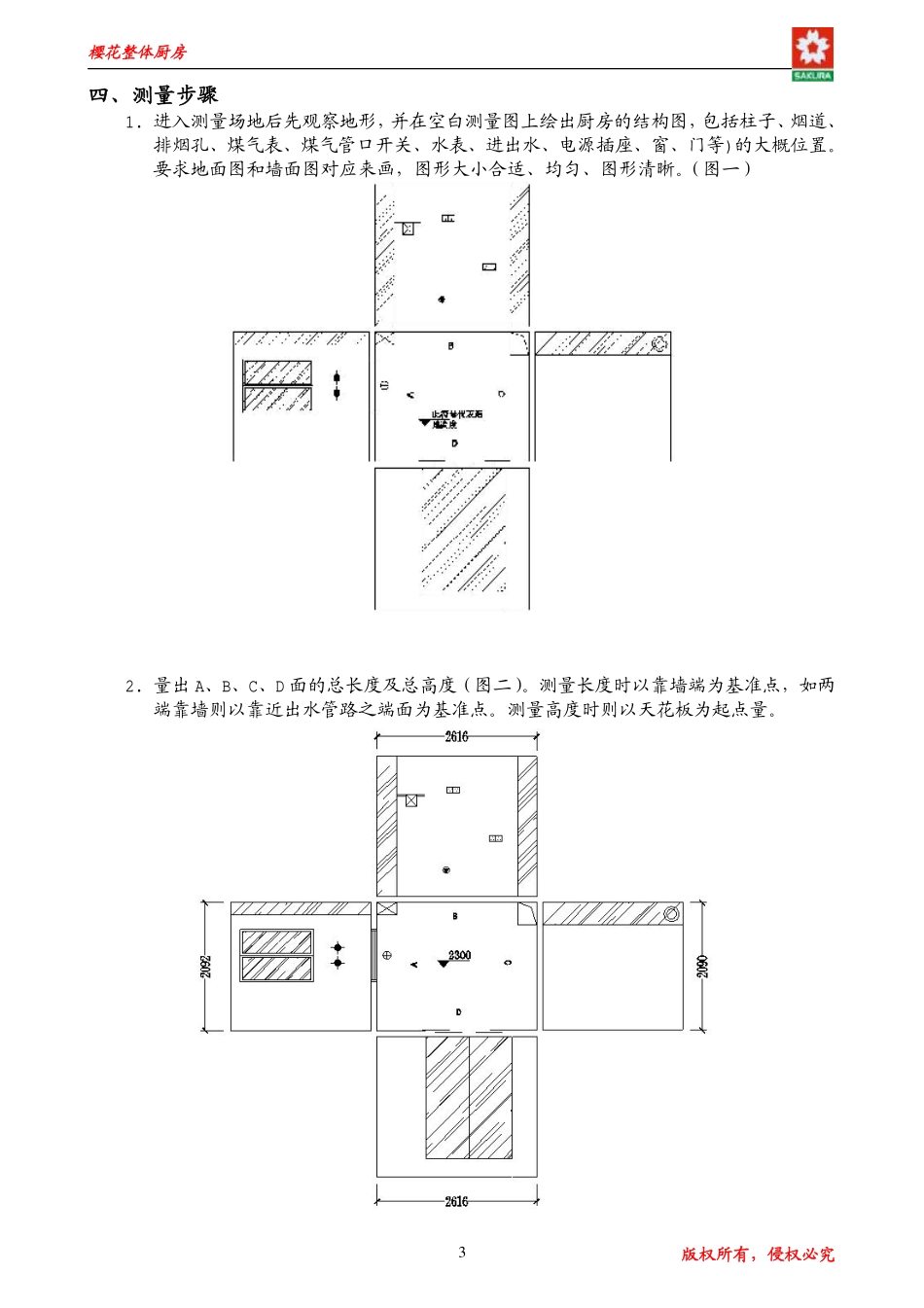

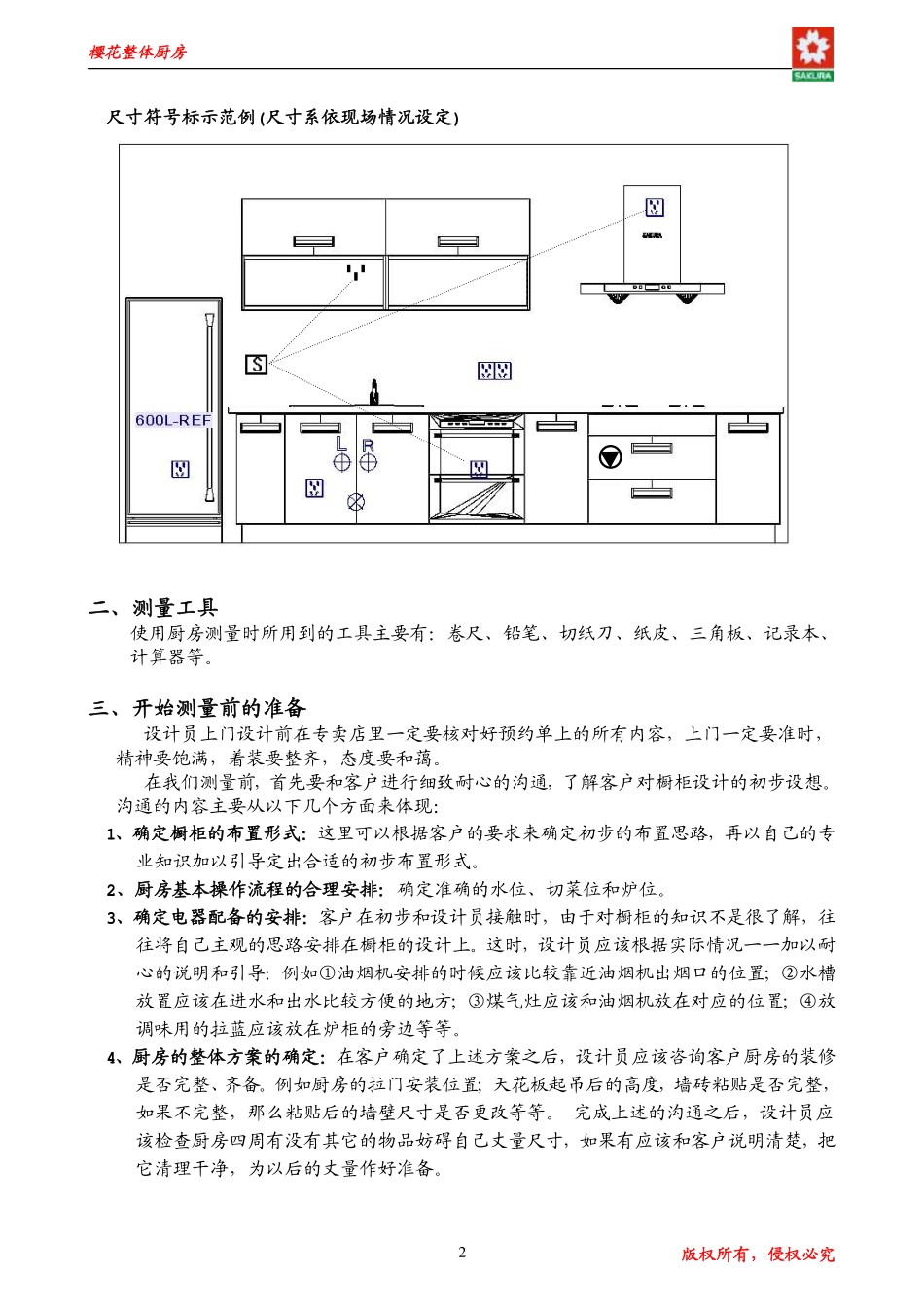

樱花整体厨房版权所有，侵权必究1测量规范一、基本的水电符号及标准施工高度说明符号名称图示施工高度说明壁面开关220伏特电压距离地1000mm消毒柜及油烟机需有开关控制出线开关吊板嵌灯开关单插座220伏特电压中式油机插麻距地1850-2200mm欧式油机插座距地2100-2200mm消毒柜烤箱插座距地视消毒柜高度而定冰箱插座距地300-1000mm双插座220伏特电压备用插座距地1000-1200mm电源出线220伏特电压距离地面根据实际需要预留水表冷热水出水口距离地面550mm排水孔距墙深度不宜超过450mm煤气表煤气管口开关距离地面550mm排油烟孔中心位置距离地面2100mm烟道柱子窗户移门开门樱花整体厨房版权所有，侵权必究2尺寸符号标示范例(尺寸系依现场情况设定)二、测量工具使用厨房测量时所用到的工具主要有：卷尺、铅笔、切纸刀、纸皮、三角板、记录本、计算器等。三、开始测量前的准备设计员上门设计前在专卖店里一定要核对好预约单上的所有内容，上门一定要准时，精神要饱满，着装要整齐，态度要和蔼。在我们测量前，首先要和客户进行细致耐心的沟通，了解客户对橱柜设计的初步设想。沟通的内容主要从以下几个方面来体现：1、确定橱柜的布置形式：这里可以根据客户的要求来确定初步的布置思路，再以自己的专业知识加以引导定出合适的初步布置形式。2、厨房基本操作流程的合理安排：确定准确的水位、切菜位和炉位。3、确定电器配备的安排：客户在初步和设计员接触时，由于对橱柜的知识不是很了解，往往将自己主观的思路安排在橱柜的设计上。这时，设计员应该根据实际情况一一加以耐心的说明和引导：例如①油烟机安排的时候应该比较靠近油烟机出烟口的位置；②水槽放置应该在进水和出水比较方便的地方；③煤气灶应该和油烟机放在对应的位置；④放调味用的拉蓝应该放在炉柜的旁边等等。4、厨房的整体方案的确定：在客户确定了上述方案之后，设计员应该咨询客户厨房的装修是否完整、齐备。例如厨房的拉门安装位置；天花板起吊后的高度，墙砖粘贴是否完整，如果不完整，那么粘贴后的墙壁尺寸是否更改等等。完成上述的沟通之后，设计员应该检查厨房四周有没有其它的物品妨碍自己丈量尺寸，如果有应该和客户说明清楚，把它清理干净，为以后的丈量作好准备。樱花整体厨房版权所有，侵权必究3四、测量步骤1.进入测量场地后先观察地形，并在空白测量图上绘出厨房的结构图，包括柱子、烟道、排烟孔、煤气表、煤气管口开关、水表、进出水、电源插座、窗、门等)的大概位置。要求地面图和墙面图对应来画，图形大小合适、均匀、图形清晰。（图一）图一、绘制厨房内物件的大概位置2.量出A、B、C、D面的总长度及总高度（图二）。测量长度时以靠墙端为基准点，如两端靠墙则以靠近出水管路之端面为基准点。测量高度时则以天花板为起点量。樱花整体厨房版权所有，侵权必究43.量出A面的细部尺寸（图三）.首先量出窗台的高度及靠两边墙角的距离（量窗台高度时注意高度最好在900mm以上），再量出柱子的宽度及冷热水管的离地高度及靠墙宽度，最后量出排水孔深度及靠墙的距离（排水孔的深度不宜超过400mm。同时在设计时最好将冷热水管和排水孔设计在水槽柜内）。4.量出B面的细部尺寸(图四).量出柱子的宽度、煤气表的高度及到墙角的距离、煤气管口的高度及到墙角的距离、插座的高度及到墙角的距离（量煤气表时注意煤气表的深度，有些厨房的煤气表是在底部，量时注意表的宽深高）。樱花整体厨房版权所有，侵权必究55.量出C面的细部尺寸(图五)1.量出烟道的宽度及排烟孔的高度（量排烟孔时注意烟孔的直径）6.量出D面的细部尺寸（图六）.量出门的宽度及门距两边墙角的距离樱花整体厨房版权所有，侵权必究67.厨房电器的主要设计参数的选取(1)煤气灶：嵌入式煤气灶主要测量记录的外形尺寸长、宽、高数据，和开孔尺寸长、宽，而台置式煤气灶只要选取其长*宽*高就可以了。(2)油烟机：油烟机也有两种，烟窗式油烟机主要测量油烟机的长、宽、高和摆放位置。深吸型油烟机主要测量油烟机的外形尺寸。还要注意其使用的要求。(3)消毒碗柜：嵌入式消毒碗柜和壁挂式消毒柜主要选取长、宽、高。壁挂式消毒柜还要介绍其使用的高度。(4)微波炉和冰箱...
