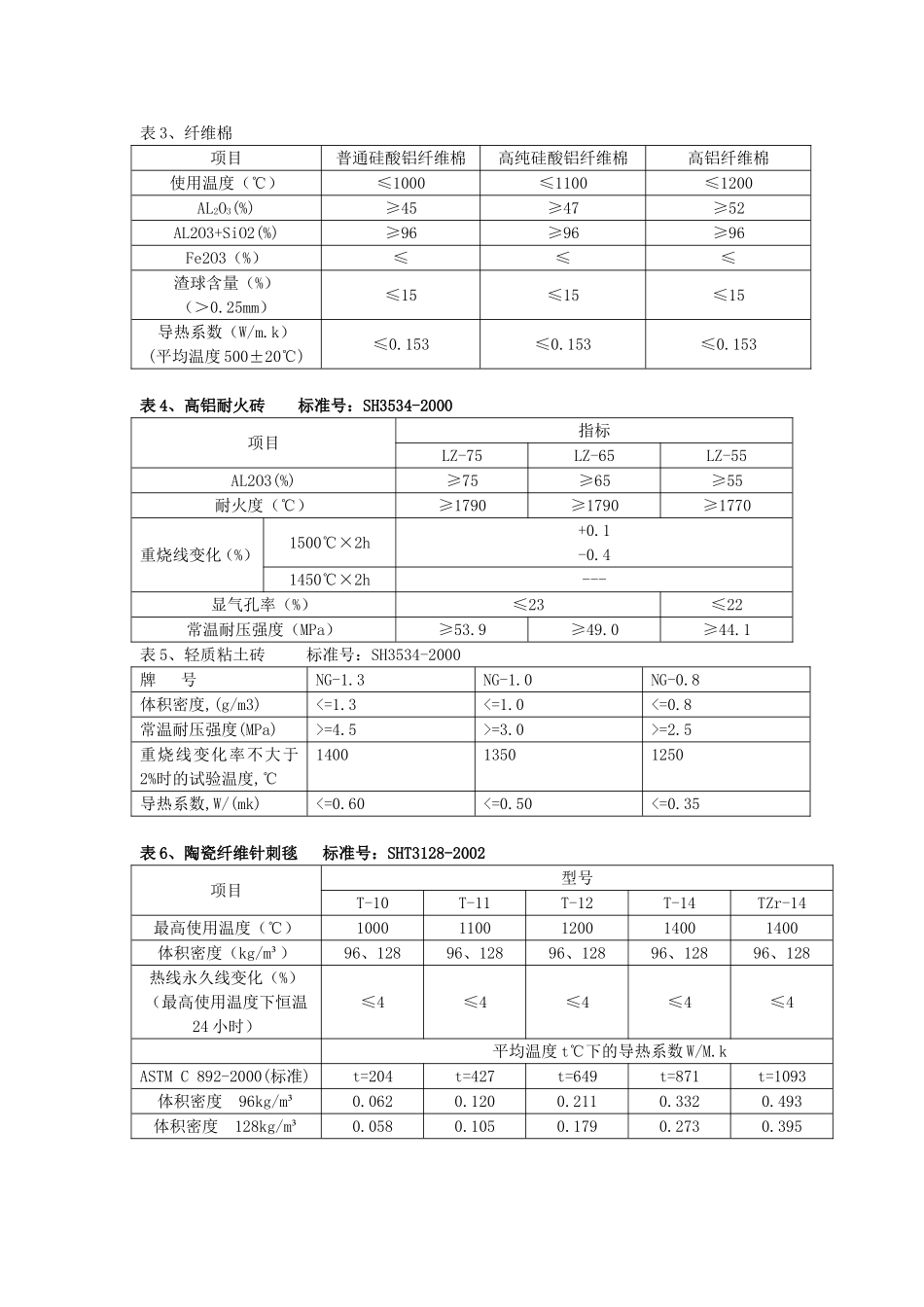

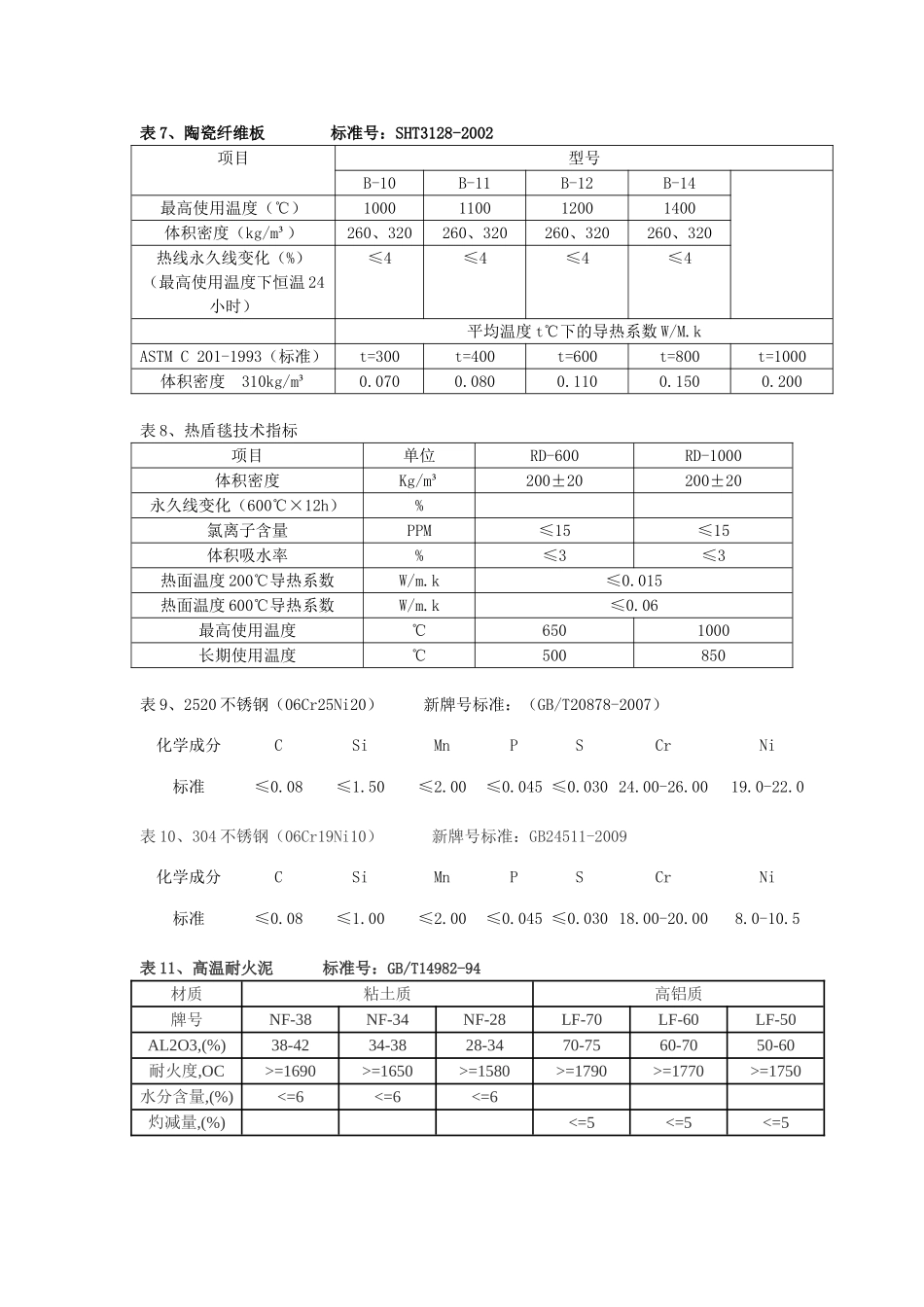

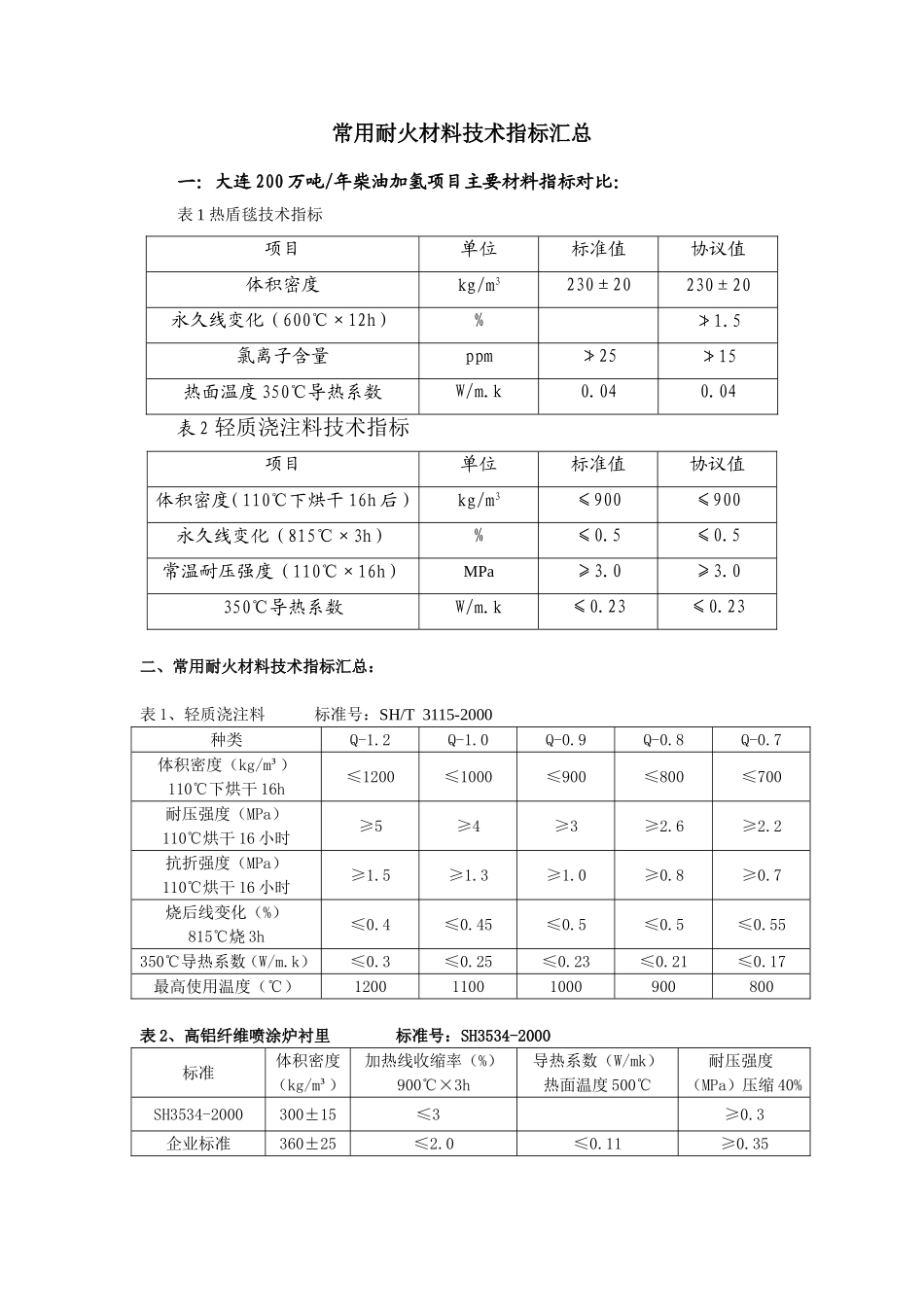

常用耐火材料技术指标汇总一：大连200万吨/年柴油加氢项目主要材料指标对比：表1热盾毯技术指标项目单位标准值协议值体积密度kg/m3230±20230±20永久线变化（600℃×12h）%≯1.5氯离子含量ppm≯25≯15热面温度350℃导热系数W/m.k0.040.04表2轻质浇注料技术指标项目单位标准值协议值体积密度（110℃下烘干16h后）kg/m3≤900≤900永久线变化（815℃×3h）%≤0.5≤0.5常温耐压强度（110℃×16h）MPa≥3.0≥3.0350℃导热系数W/m.k≤0.23≤0.23二、常用耐火材料技术指标汇总：表1、轻质浇注料标准号：SH/T3115-2000种类Q-1.2Q-1.0Q-0.9Q-0.8Q-0.7体积密度（kg/m³）110℃下烘干16h≤1200≤1000≤900≤800≤700耐压强度（MPa）110℃烘干16小时≥5≥4≥3≥2.6≥2.2抗折强度（MPa）110℃烘干16小时≥1.5≥1.3≥1.0≥0.8≥0.7烧后线变化（%）815℃烧3h≤0.4≤0.45≤0.5≤0.5≤0.55350℃导热系数（W/m.k）≤0.3≤0.25≤0.23≤0.21≤0.17最高使用温度（℃）120011001000900800表2、高铝纤维喷涂炉衬里标准号：SH3534-2000标准体积密度（kg/m³）加热线收缩率（%）900℃×3h导热系数（W/mk）热面温度500℃耐压强度（MPa）压缩40%SH3534-2000300±15≤3≥0.3企业标准360±25≤2.0≤0.11≥0.35表3、纤维棉项目普通硅酸铝纤维棉高纯硅酸铝纤维棉高铝纤维棉使用温度（℃）≤1000≤1100≤1200AL2O3(%)≥45≥47≥52AL2O3+SiO2(%)≥96≥96≥96Fe2O3（%）≤≤≤渣球含量（%）（＞0.25mm）≤15≤15≤15导热系数（W/m.k）(平均温度500±20℃)≤0.153≤0.153≤0.153表4、高铝耐火砖标准号：SH3534-2000项目指标LZ-75LZ-65LZ-55AL2O3(%)≥75≥65≥55耐火度（℃）≥1790≥1790≥1770重烧线变化（%）1500℃×2h+0.1-0.41450℃×2h---显气孔率（%）≤23≤22常温耐压强度（MPa）≥53.9≥49.0≥44.1表5、轻质粘土砖标准号：SH3534-2000牌号NG-1.3NG-1.0NG-0.8体积密度,(g/m3)<=1.3<=1.0<=0.8常温耐压强度(MPa)>=4.5>=3.0>=2.5重烧线变化率不大于2%时的试验温度,℃140013501250导热系数,W/(mk)<=0.60<=0.50<=0.35表6、陶瓷纤维针刺毯标准号：SHT3128-2002项目型号T-10T-11T-12T-14TZr-14最高使用温度（℃）10001100120014001400体积密度（kg/m³）96、12896、12896、12896、12896、128热线永久线变化（%）（最高使用温度下恒温24小时）≤4≤4≤4≤4≤4平均温度t℃下的导热系数W/M.kASTMC892-2000(标准)t=204t=427t=649t=871t=1093体积密度96kg/m³0.0620.1200.2110.3320.493体积密度128kg/m³0.0580.1050.1790.2730.395表7、陶瓷纤维板标准号：SHT3128-2002项目型号B-10B-11B-12B-14最高使用温度（℃）1000110012001400体积密度（kg/m³）260、320260、320260、320260、320热线永久线变化（%）（最高使用温度下恒温24小时）≤4≤4≤4≤4平均温度t℃下的导热系数W/M.kASTMC201-1993（标准）t=300t=400t=600t=800t=1000体积密度310kg/m³0.0700.0800.1100.1500.200表8、热盾毯技术指标项目单位RD-600RD-1000体积密度Kg/m³200±20200±20永久线变化（600℃×12h）%氯离子含量PPM≤15≤15体积吸水率%≤3≤3热面温度200℃导热系数W/m.k≤0.015热面温度600℃导热系数W/m.k≤0.06最高使用温度℃6501000长期使用温度℃500850表9、2520不锈钢（06Cr25Ni20）新牌号标准：（GB/T20878-2007）化学成分CSiMnPSCrNi标准≤0.08≤1.50≤2.00≤0.045≤0.03024.00-26.0019.0-22.0表10、304不锈钢（06Cr19Ni10）新牌号标准：GB24511-2009化学成分CSiMnPSCrNi标准≤0.08≤1.00≤2.00≤0.045≤0.03018.00-20.008.0-10.5表11、高温耐火泥标准号：GB/T14982-94材质粘土质高铝质牌号NF-38NF-34NF-28LF-70LF-60LF-50AL2O3,(%)38-4234-3828-3470-7560-7050-60耐火度,OC>=1690>=1650>=1580>=1790>=1770>=1750水分含量,(%)<=6<=6<=6灼减量,(%)<=5<=5<=5
