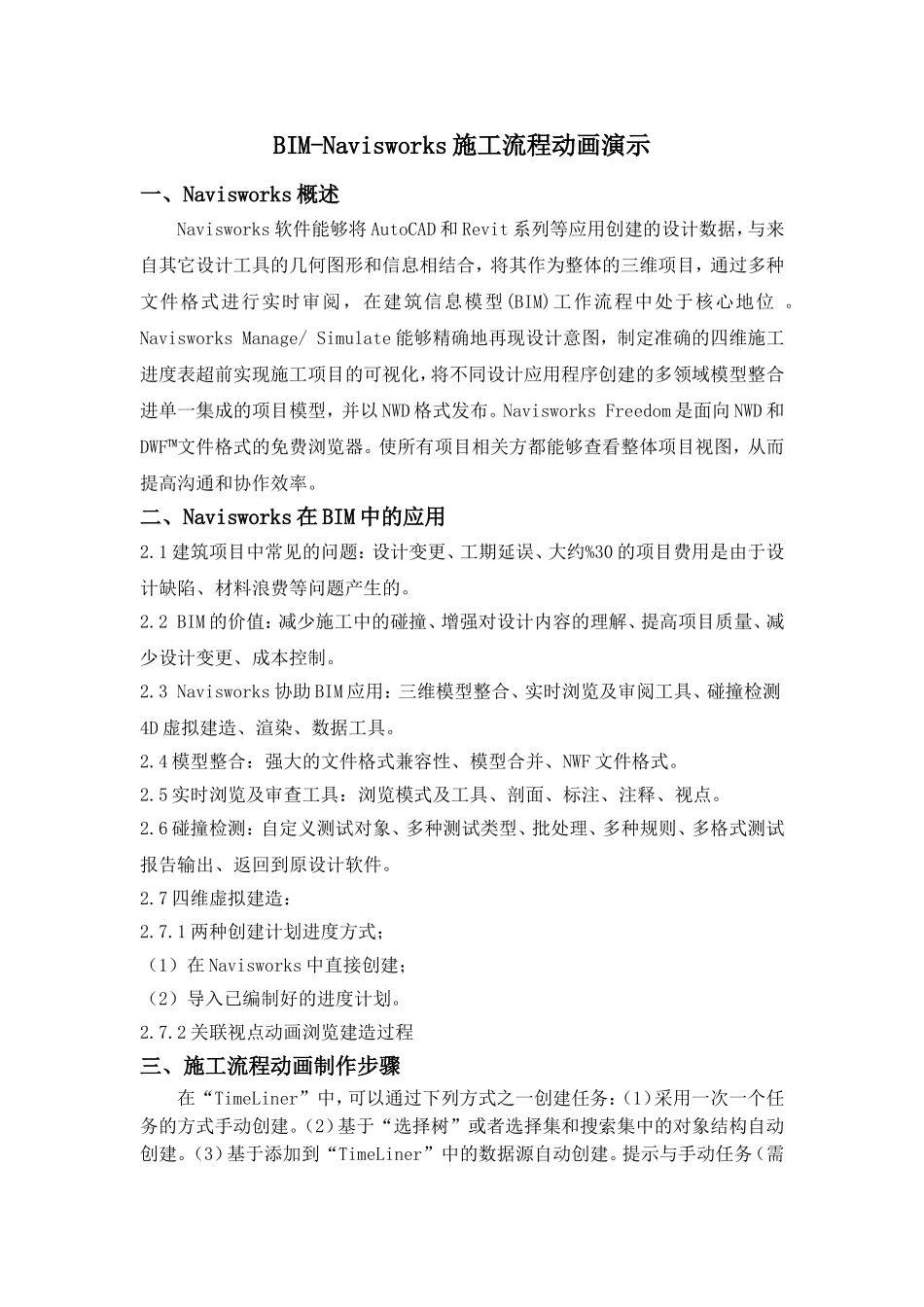

BIM-Navisworks施工流程动画演示_第1页
1/14

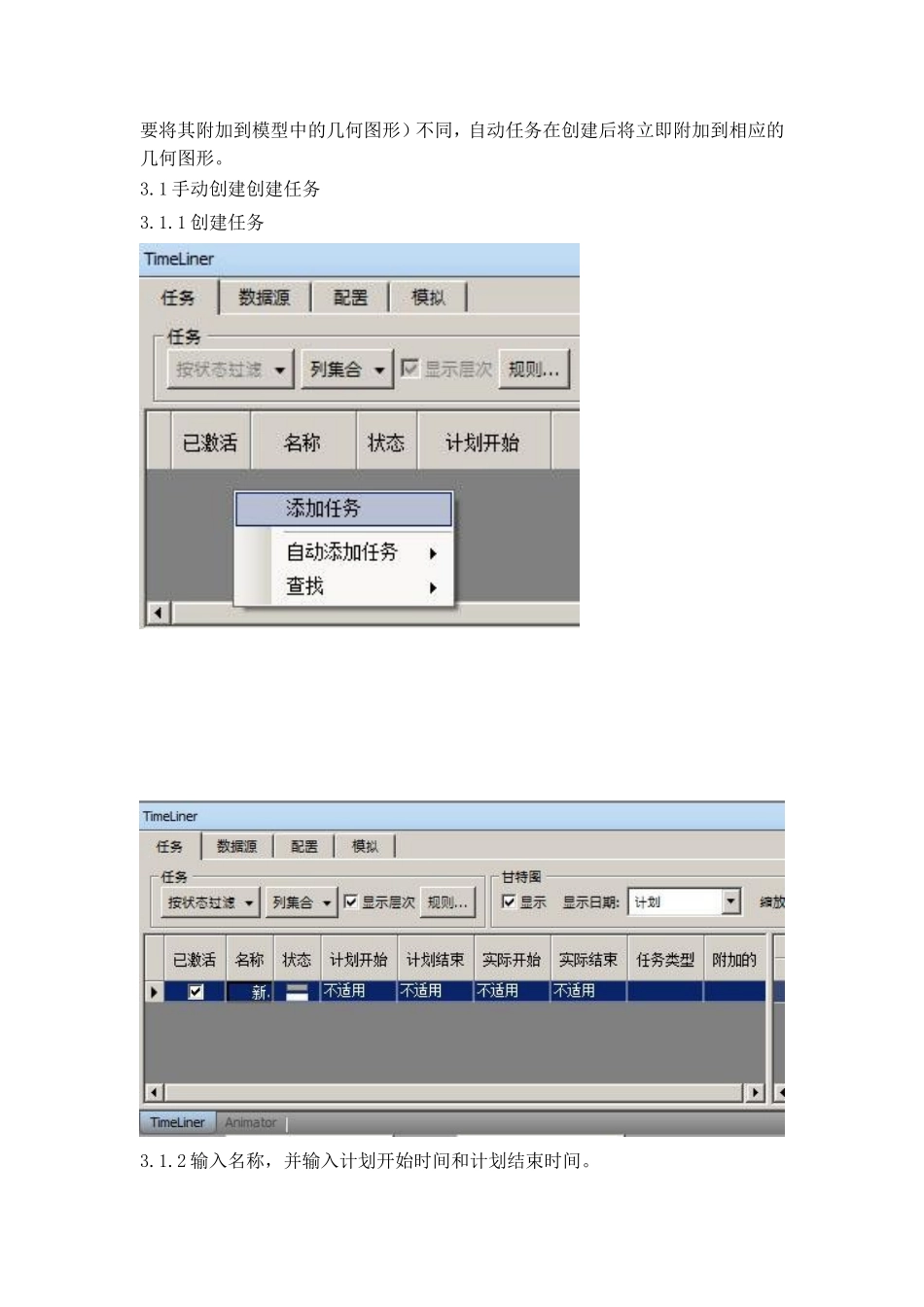

BIM-Navisworks施工流程动画演示_第2页
2/14

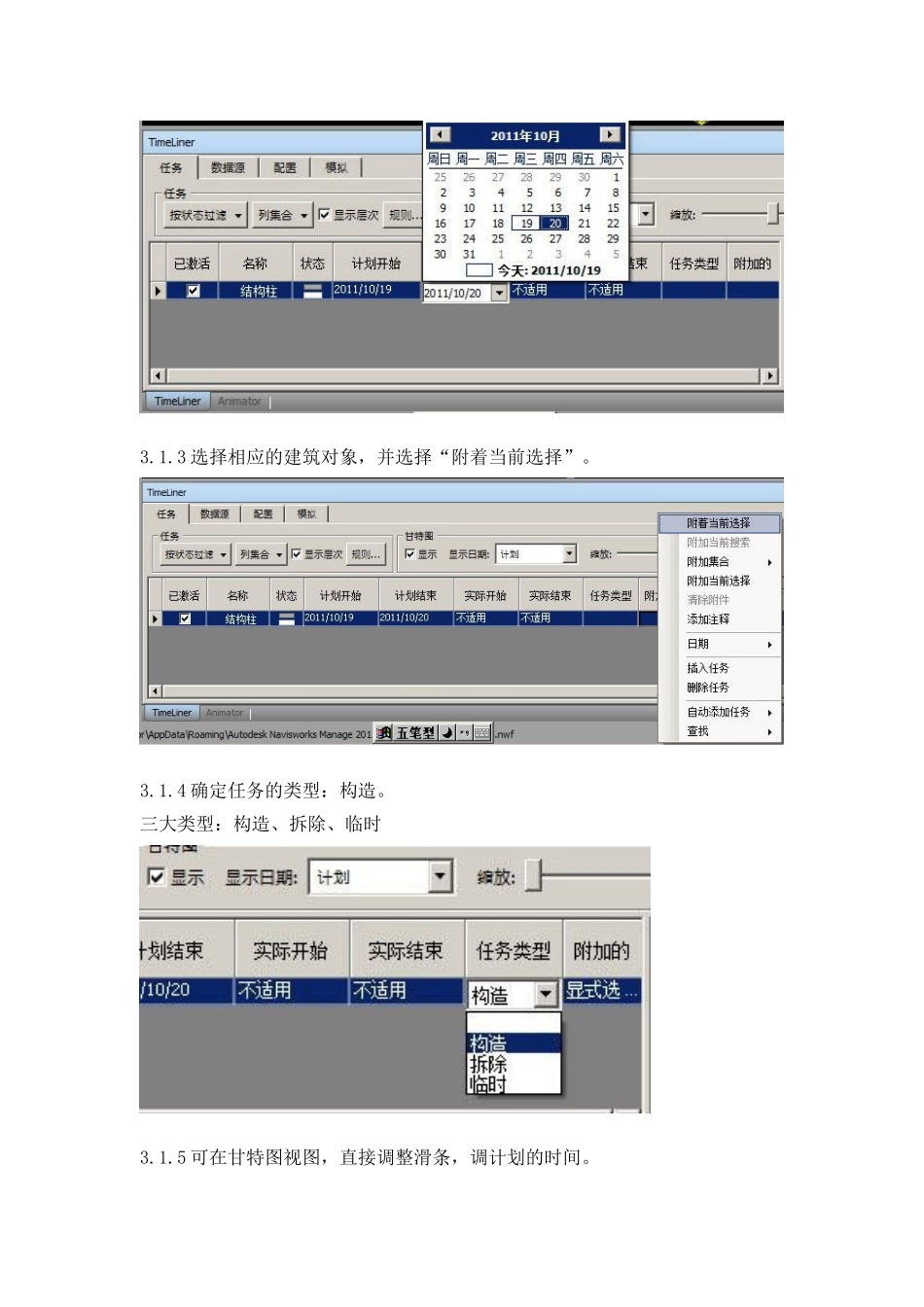

BIM-Navisworks施工流程动画演示_第3页
3/14
BIM-Navisworks施工流程动画演示一、Navisworks概述Navisworks软件能够将AutoCAD和Revit系列等应用创建的设计数据,与来自其它设计工具的几何图形和信息相结合,将其作为整体的三维项目,通过多种文件格式进行实时审阅,在建筑信息模型(BIM)工作流程中处于核心地位。NavisworksManage/Simulate能够精确地再现设计意图,制定准确的四维施工进度表超前实现施工项目的可视化,将不同设计应用程序创建的多领域模型整合进单一集成的项目模型,并以NWD格式发布。NavisworksFreedom是面向NWD和DWF™文件格式的免费浏览器。使所有项目相关方都能够查看整体项目视图,从而提高沟通和协作效率。二、Navisworks在BIM中的应用2.1建筑项目中常见的问题:设计变更、工期延误、大约%30的项目费用是由于设计缺陷、材料浪费等问题产生的。2.2BIM的价值:减少施工中的碰撞、增强对设计内容的理解、提高项目质量、减少设计变更、成本控制。2.3Navisworks协助BIM应用:三维模型整合、实时浏览及审阅工具、碰撞检测4D虚拟建造、渲染、数据工具。2.4模型整合:强大的文件格式兼容性、模型合并、NWF文件格式。2.5实时浏览及审查工具:浏览模式及工具、剖面、标注、注释、视点。2.6碰撞检测:自定义测试对象、多种测试类型、批处理、多种规则、多格式测试报告输出、返回到原设计软件。2.7四维虚拟建造:2.7.1两种创建计划进度方式;(1)在Navisworks中直接创建;(2)导入已编制好的进度计划。2.7.2关联视点动画浏览建造过程三、施工流程动画制作步骤在“TimeLiner”中,可以通过下列方式之一创建任务:(1)采用一次一个任务的方式手动创建。(2)基于“选择树”或者选择集和搜索集中的对象结构自动创建。(3)基于添加到“TimeLiner”中的数据源自动创建。提示与手动任务(需要将其附加到模型中的几何图形)不同,自动任务在创建后将立即附加到相应的几何图形。3.1手动创建创建任务3.1.1创建任务3.1.2输入名称,并输入计划开始时间和计划结束时间。3.1.3选择相应的建筑对象,并选择“附着当前选择”。3.1.4确定任务的类型:构造。三大类型:构造、拆除、临时3.1.5可在甘特图视图,直接调整滑条,调计划的时间。3.1.6注意查看状态根据计划和完成的时间,显示不同的状态;注意“已激活”选项3.2批量创建3.2.1添加任务有三种方式:基于“选择树”、选择集、搜索集基于“选择树”,如果要创建与“选择树”中的每个最顶部层同名的任务,请单击“针对每个最上面的图层”。如果要创建与“选择树”中的每个最顶部项目同名的任务,请单击“针对每个最上面的项目”。根据构建模型的方式,这可以是层、组、块、单元或几何图形。系统将自动创建计划开始日期和结束日期,这些日期从当前系统日期开始,并针对随后的每个结束日期和开始日期递增一天。“任务类型”将设置为“构造”。系统自动批量创建,对于第一个任务处自动设动时间为一天(8h),并自动附加相应的对象。任务类型为构造;并自动进行命名。3.2.2调整任务的属性选项首先定义列集合:基本、标准、扩展、自定义、选择列任务选项的自定义:已激活、名称、状态、计划开始、计划结束、实际开始、实际结束、任务类型、附加、脚本、动画、动画行为、数据源、显示ID、注释其次,定义命名规则,根据创建任务时的选项,确定命名规则。然后,定义过滤条件。最后,建立Animator动画相关联列集中选择“扩展”,或通过自定义,选择脚本、动画、动画行为。动画选项,选择Animator中定义的动画集或场景设置“动画行为”,选择动画在该任务期间的播放方式有三种:(1)缩放-动画持续时间与任务持续时间匹配。这是默认设置。(2)匹配开始-动画在任务开始时开始。如果动画的运行超过了“TimeLiner”模拟的结尾,则动画的结尾将被截断。(3)匹配结束-动画开始的时间足够早,以便动画能够与任务同时结束。如果动画的开始时间早于“TimeLiner”模拟的开始时间,则动画的开头将被截断。3.2.3调整甘特图的属性是否显示甘特图显示日期:计划、实际、计划与实际显示范围的缩放3.2.4配置参数首先,可以添加任务的类型“第一阶段”;任务类型与revit项目中的阶段相似,可以一一对应。3....
