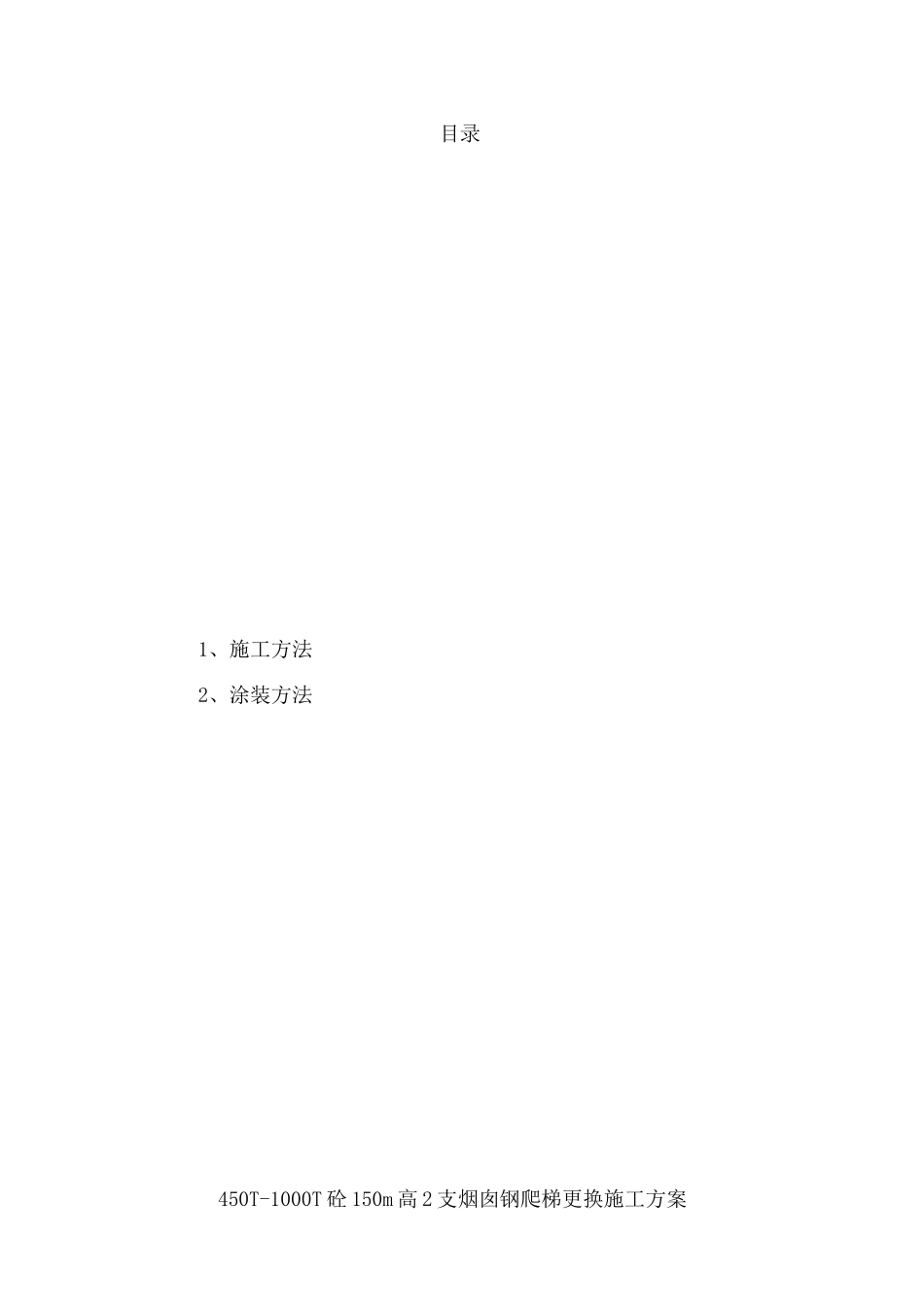

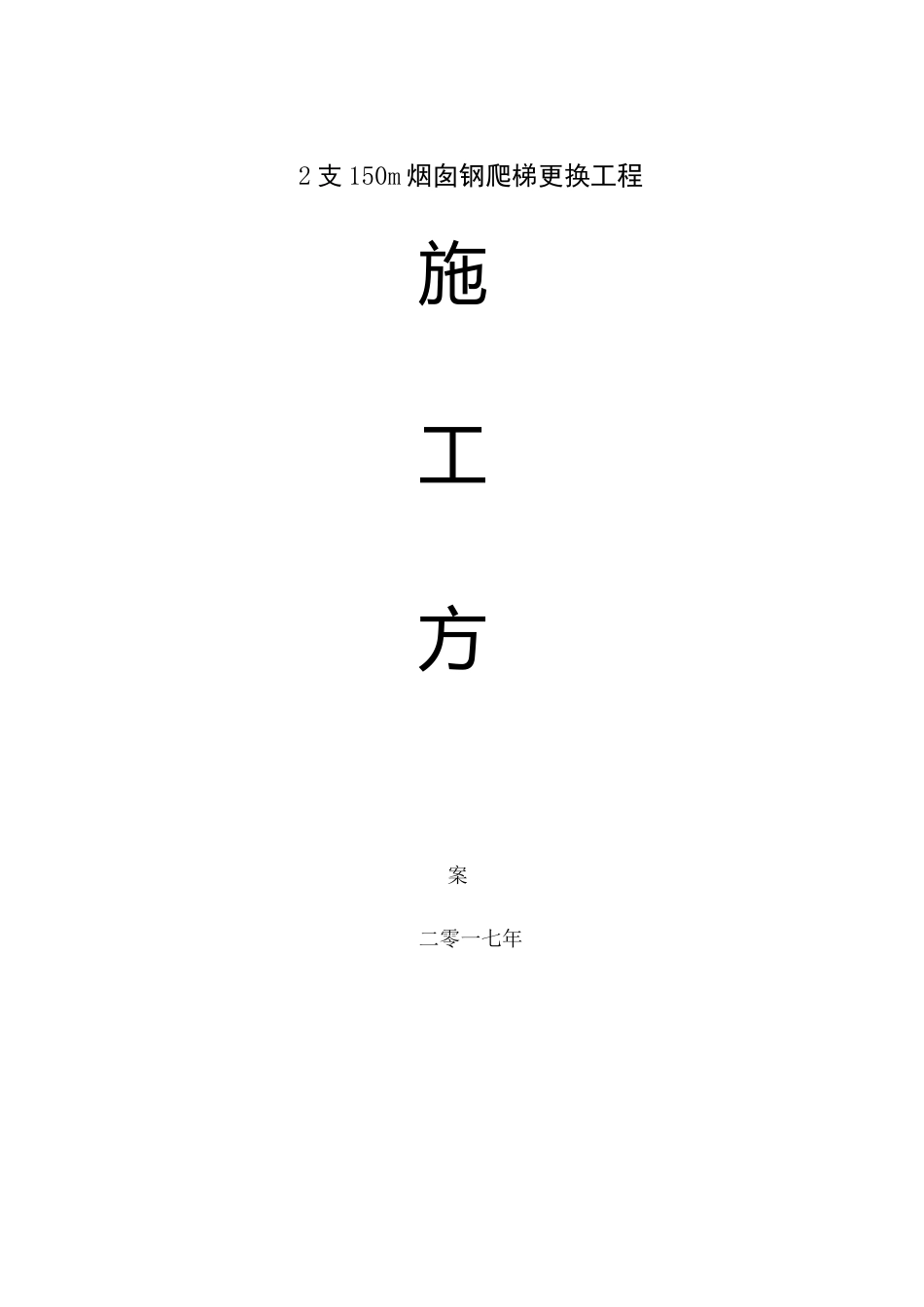

米烟囱更换钢爬梯施工方案文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]2支150m烟囱钢爬梯更换工程施工方案二零一七年目录1、施工方法2、涂装方法450T-1000T砼150m高2支烟囱钢爬梯更换施工方案一、工程概况XXXXXXXXXXXXXXXXXXXXXXX450T-1000T砼150m高2支烟囱钢爬梯及平台因受外部环境的影响而锈蚀，为保证正常使用，需将锈蚀的钢爬梯及平台采用高空置换方法更换，XXXXXXXXXXXXXXXXXXXXXXX烟囱高150米，上口出口直径约4m，筒壁外表面坡度为2%,沿筒身高度设置爬梯，120m处设有钢平台，外爬梯和平台均为普通钢结构。二、材质的选用新换爬梯及平台采用304L不锈钢和304L不锈钢板三、置换施工1、总体部署烟囱的爬梯置换采用由下至上的替换方式进行。由于爬梯局部腐蚀严重，拆除施工难度较大，部分与筒壁连接螺杆因锈蚀可能无法拆出，以及因锈蚀而严重降低强度，影响施工安全，按以下施工顺序进行：在烟囱平台上（约120m处）做滑轮支梁一安装卷扬机作好起吊准备一拆除烟囱原平台一安装平台一拆除最下一段梯一安装最下一段梯一拆除次下一段梯一安装最次下一段梯一直到烟囱平台。烟囱爬梯，平台采用打孔膨胀螺栓的方法固定，爬梯笼体之间的连接根据要求采用螺栓连接。2、垂直起吊装置设置根据爬梯每一标准节的起吊重量，施工时设置一台0.5t小型卷扬机进行重直起吊作业，卷扬机安装于地面上，并与烟囱设置成一定的角度，卷扬机基础的设置应牢固，并经抗拔计算设置好地锚。起重钢丝通过爬梯笼体外穿引至固定于爬梯施工替换节的上一节的定滑轮上，定滑轮在笼体的应设置牢固的固定装置，通常可采用型钢制作弯钩固定于笼体的020圆钢之上，同时应视笼体的锈蚀程度确定增加固定点，以确保定滑轮悬挂点的受荷稳定。钢丝绳穿越笼体时如遇笼体型钢，会导致钢丝绳的磨擦，故穿越笼时应设置钢丝绳的保护装，根据情况采用设置保护套管、设置滑轮等方法。钢丝绳采用6mm镀锌钢丝绳，钢丝绳应确保无接头、无破损，并应经承载力试验合格后方可使用。3、施工人员的安排垂直起吊装置经安装并调试合格后，即可进行替换节笼体的拆除施工。高空拆除作业人员共设3人，地面作业人员设置2人。人员的设置如下：1人作业于替换节的上一节，2人作业于替换节的下一节笼体外（第一节替换时在第二节上作业2人，其余人员处于地面作业）位于施工节的上一节人员完成下列工作：①滑轮装置的系挂、监控、钢丝绳与施工节笼体的连接；②保险装置（倒链葫芦的二次系挂）的作业施工；③牵引笼体至筒壁外施工节笼体与上一节笼体间的连接拆除；④施工节笼体的安装施工。位于施工节下一节人员完成以下工作：①卷扬起吊装置的操作；②完成下一节笼体与施工节笼体的连接紧固等。地面作业人员主要是控制替换及安装节笼体下部溜绳的操作，确保笼体的起吊和降落安全。4、平台的拆与安装平台的拆除与安装应同步进行，即拆除一个三角架安装一个新的三角架，同时铺设一个平台板，直至全部更换完成。施工程序：采用12的钢丝绳栓在烟囱上用夹头把钢丝绳夹紧，施工人员把安全带固定在钢丝绳上站在第一块平台上f拆除相邻的二块平台板一设置吊栏并拆除、安装第一个三角架f拆除第三块平台扳f拆除、安装第二个三角架f安装新平台板在二个已换三角架上。由此顺序向前推进直至完成。平台支架的安装，施工人员采用安全绳和坐板相结合的方式进行施工，施工人员坐在坐板上，用电锤在烟囱上打孔放置膨胀螺栓与支架固定。5、爬梯笼体的拆除拆除前首先将起吊装置与钢丝绳与笼体连接，并使钢丝绳处于受荷状态；然后增设一道保险装置，通常可采用设置一只It倒链葫芦从施工节的上一节与施工节相连接，使施工倒链葫芦也处于受荷；接着拆除上下节笼体的连接螺栓（如螺栓锈蚀可采用气割）。并在笼体上部设置两条溜绳。连接螺栓拆除后，通过倒链的提升使得施工节笼体与上下节笼体脱离，并通过溜绳的牵引使得笼体降落至地面。此时，钢丝绳位于笼体外。6、笼体的安装新安装的笼体通过笼体外的钢丝绳牵引起吊至替换节的位置，并由地面作业人员控制溜绳确保笼体由笼外牵引至施工位置。为方便上一节的笼体拆除，最下一节的笼体安装应比原笼体低50cm，由此中间所有的笼体...
