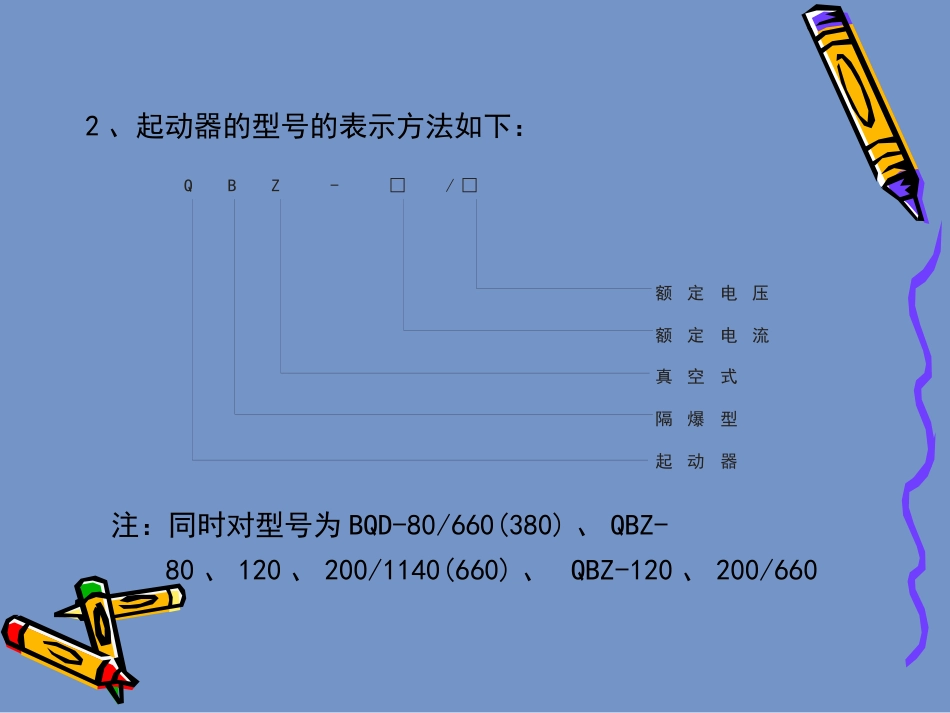

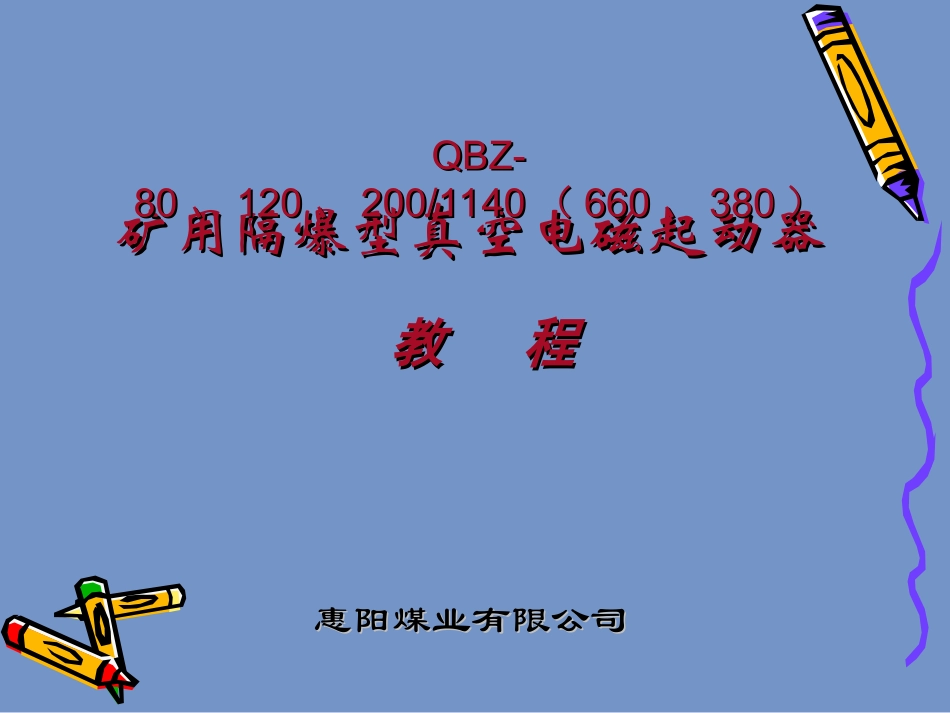

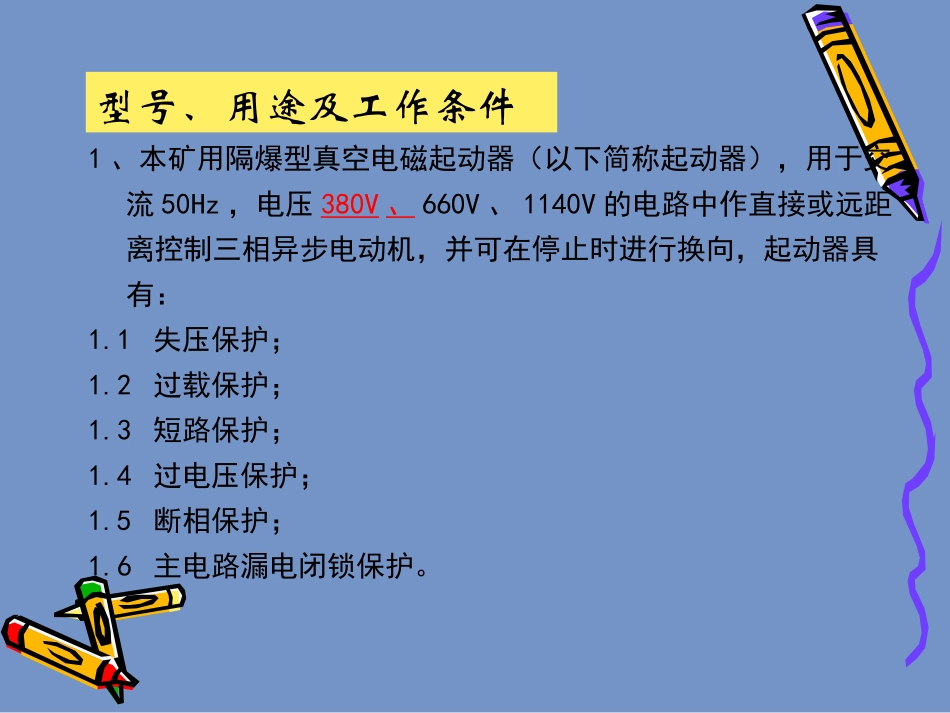

矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器QBZ-QBZ-8080、、120120、、200/1140200/1140（（660660、、380380））教程教程惠阳煤业有限公司惠阳煤业有限公司型号、用途及工作条件1、本矿用隔爆型真空电磁起动器（以下简称起动器），用于交流50Hz，电压380V、660V、1140V的电路中作直接或远距离控制三相异步电动机，并可在停止时进行换向，起动器具有：1.1失压保护；1.2过载保护；1.3短路保护；1.4过电压保护；1.5断相保护；1.6主电路漏电闭锁保护。2、起动器的型号的表示方法如下：额定电压额定电流真空式隔爆型起动器QBZ-□/□注：同时对型号为BQD-80/660(380)、QBZ-80、120、200/1140(660)、QBZ-120、200/6603、起动器可在下列条件下工作：3.1海拔不超过2000米；3.2周围环境温度为－5℃～+40℃；3.3周围空气相对湿度不大于95%(+25℃时)；3.4在具有甲烷混合物及煤尘爆炸危险的工矿企业中；3.5周围介质中不得含有破坏金属或绝缘的气体及蒸气；3.6没有剧烈振动、颠簸的场合；3.7在具有防止水、液体和雨雪侵入的地方；3.8安装位置与垂直面的倾斜度不超过15度。3.9污染等级：3级；3.10安装类别：Ⅲ类。技术数据1起动器的主要技术参数如表1所示：起动器型号额定电压（V）额定电流（A）通断能力（A）极限分断能力（A）电寿命（万次）AC3电寿命（万次）AC4最大控制功率AC4()KWQBZ-801140、660、380808002000606110、65、40QBZ-1201140、660、38012010002000606170、100、60QBZ-2001140、660、38020020004500606290、170、98结构概述1、起动器由隔爆外壳和真空本体组成，真空本体装于隔爆外壳中。2、起动器外壳为圆型，壳转盖为转动式齿口结构，壳身上部为接线箱，用以引进电源电缆和引出电机电缆，且均采取隔爆措施，以达到隔爆要求。在外壳右侧有隔离换向开关的转换手柄和停止按钮。两者有机械联锁，只有停止按钮按下后，才能扳转手柄并打开转盖。3、真空本体所有元件都装于底板上,其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器和熔断器,背面装有隔离换向开关、变压器及起动、停止按钮，这些电器元件一般无须调整、更换。工作原理电气原理如附图1、2、3所示：1、接通换向开关Q，控制变压器T输出36V交流电，保护器触头3、4闭合，为控制电路供电作好准备。2、按下起动按钮S2，此时若起动器在无故障状态，则中间继电器K3吸合，控制电压经全波整流后使真空接触器K1吸合，并利用其常开触点实现自锁，同时断开漏电检测回路。3、按下停止按钮S1，中间继电器失电，常开触头断开，真空接触器线圈失电使主触头脱开分断主线路。4、在起动或运行过程中，当线路发生短路、过载、断相等故障时，保护器触头动作，使吸合线圈释放而起保护作用。5、每次起动前，保护器的漏电检测33#端通过常闭触点对负载进行漏电检测，当主回路对地绝缘电阻低于规定值时，保护器实行漏电闭锁，起动器无法起动。6、保护器电机综合保护器工作原理详见其使用说明书。图1QBZ-80、120、200/660(380)电气原理图X3X2X1正停反660V380V36VTK19147111351S1S2S3821139Q0F1K2FDDD3212K1K1-2K1-1Q1Q2CdiK1-3K34K23K3K1-433349F2SSTFFKKKQ代号211321S3二次保险远近按钮开关起动按钮停止按钮控制变压器控制回路熔断器阻容过电压吸收装置中间继电器电动机综合保护器真空接触器隔离换向开关名称BLXKN3-3LX1-11KLX1-02KBK-200RL1-15RCJZ7-44JDB-80、120、225CKJ5-125、250DH7-80、125、250型号F2X1X2X31140V660V正停反T4F2F136V0K3Q1Q3CK1K37S11K1diK11113Q93K2K2K1S2S313192258K19L1L2L3943L1L2L333K3K1FD1D2D3QBZ-80/1140(660)电气原理图图2X1X2X3QBZ-120、200/1140(660)电气原理图12QF1114066003TBJ5ZJRD136V10414K17K1219ZJ36VQASTA8用户外接按钮131115K1ZJK1LHBJ16171819111098660V1140V212035217522K046D3K120ZJ2122RCZJD1D2D3图3保护特性名称过载保护短路保护断相保护漏电闭锁序号912345678整定电流倍数1.051.21.56.08-100:1.15（二相）1:0.9（二相）动作时间2h内不动作5min＜S＜20min1min＜S＜3min8s＜S＜16s0.25s~0.45s1~3min不动作起始状态冷态热态热态冷态冷态热态冷态复位方式自动自动自动手动自...
