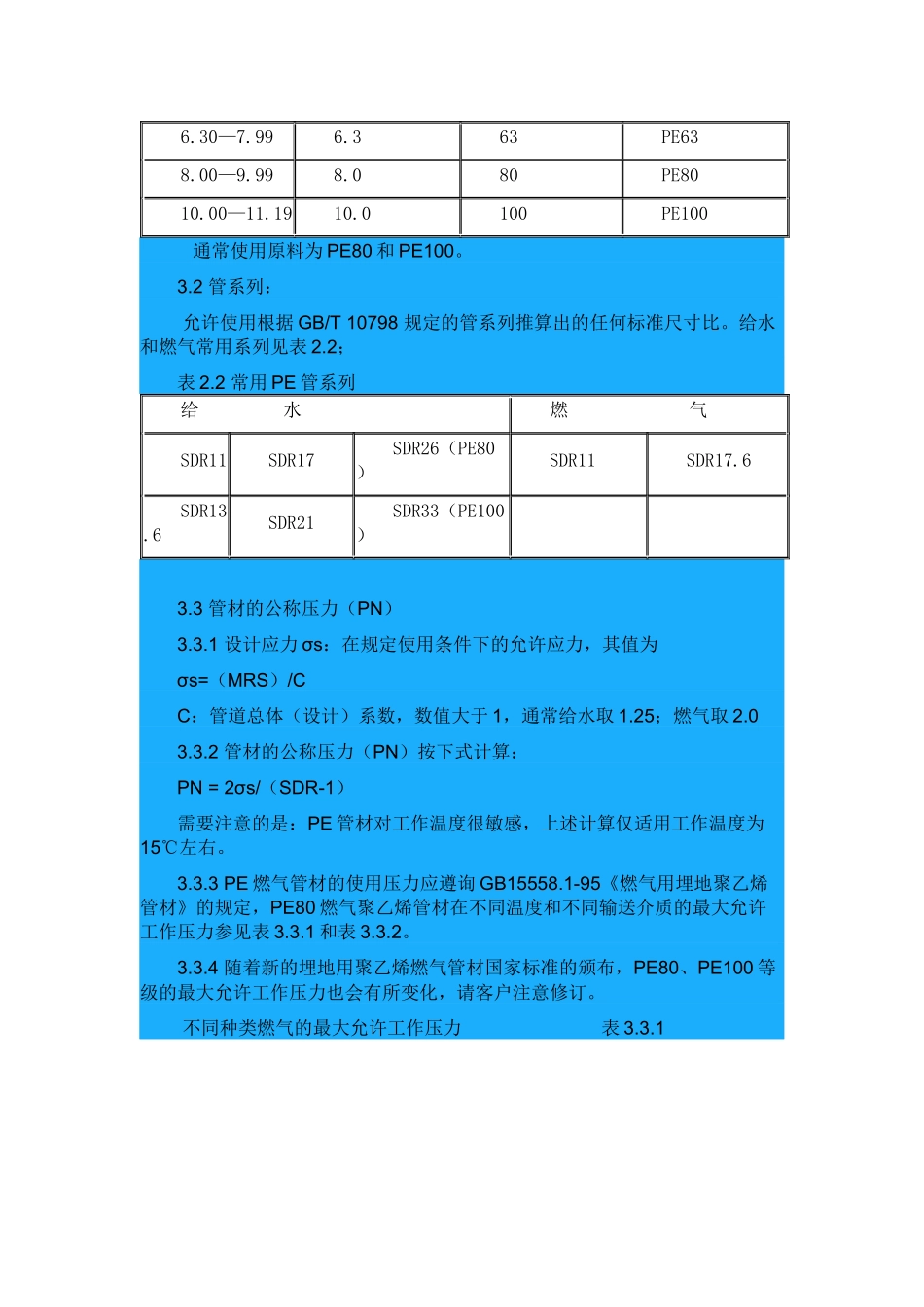

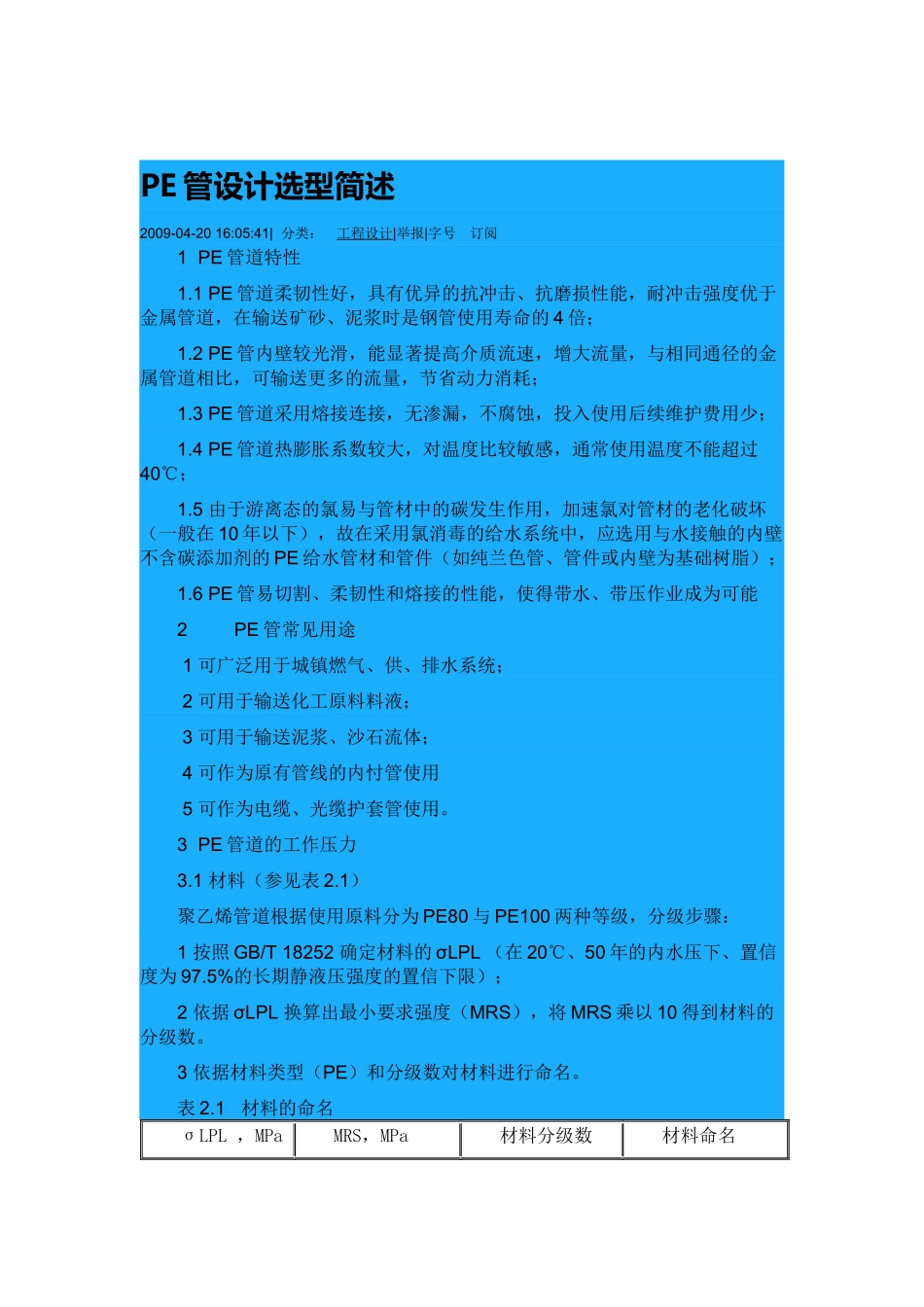

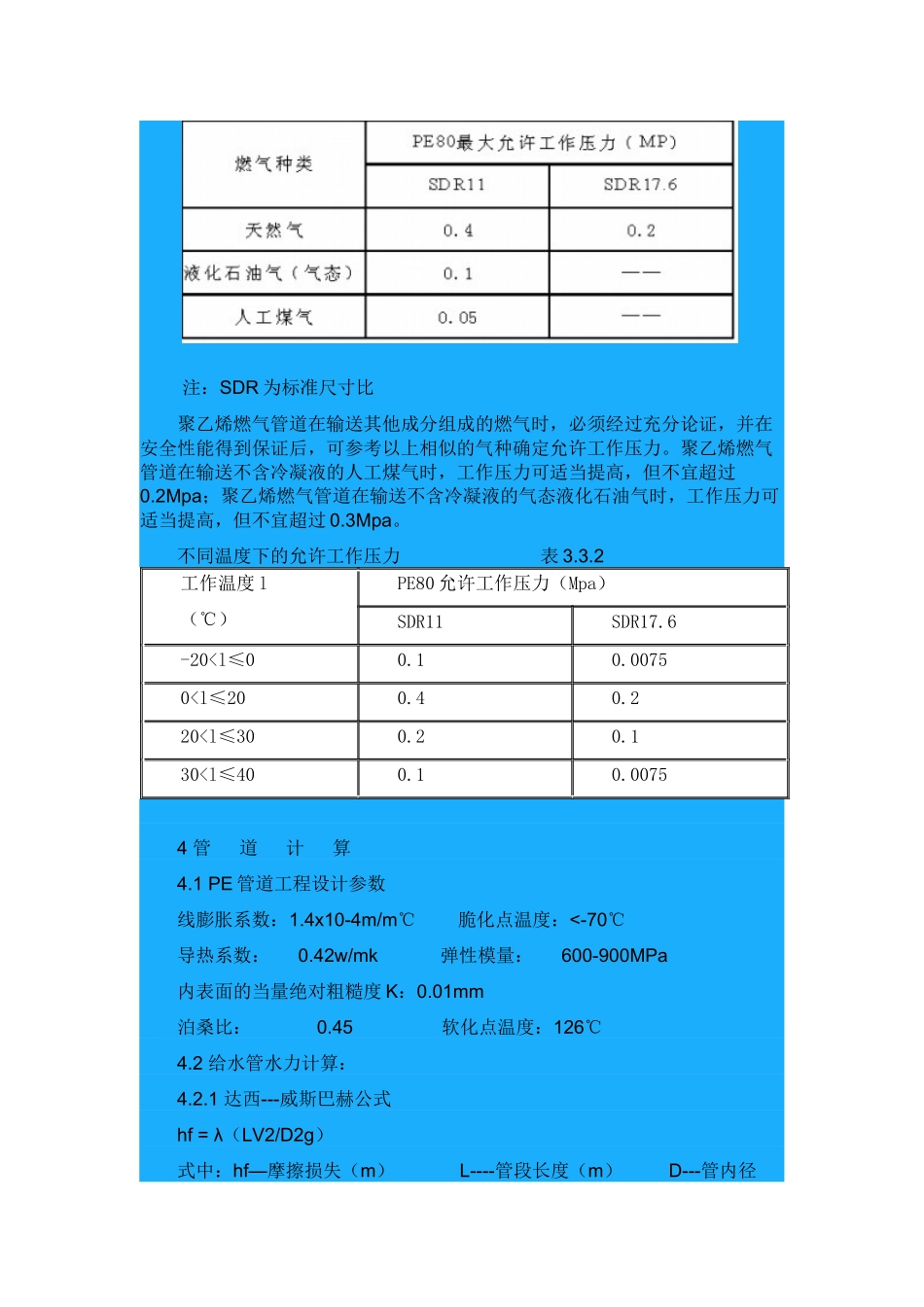

PE管设计选型简述2009-04-2016:05:41|分类：工程设计|举报|字号订阅1PE管道特性1.1PE管道柔韧性好，具有优异的抗冲击、抗磨损性能，耐冲击强度优于金属管道，在输送矿砂、泥浆时是钢管使用寿命的4倍；1.2PE管内壁较光滑，能显著提高介质流速，增大流量，与相同通径的金属管道相比，可输送更多的流量，节省动力消耗；1.3PE管道采用熔接连接，无渗漏，不腐蚀，投入使用后续维护费用少；1.4PE管道热膨胀系数较大，对温度比较敏感，通常使用温度不能超过40℃；1.5由于游离态的氯易与管材中的碳发生作用，加速氯对管材的老化破坏（一般在10年以下），故在采用氯消毒的给水系统中，应选用与水接触的内壁不含碳添加剂的PE给水管材和管件（如纯兰色管、管件或内壁为基础树脂）；1.6PE管易切割、柔韧性和熔接的性能，使得带水、带压作业成为可能2PE管常见用途1可广泛用于城镇燃气、供、排水系统；2可用于输送化工原料料液；3可用于输送泥浆、沙石流体；4可作为原有管线的内忖管使用5可作为电缆、光缆护套管使用。3PE管道的工作压力3.1材料（参见表2.1）聚乙烯管道根据使用原料分为PE80与PE100两种等级，分级步骤：1按照GB/T18252确定材料的σLPL（在20℃、50年的内水压下、置信度为97.5%的长期静液压强度的置信下限）；2依据σLPL换算出最小要求强度（MRS），将MRS乘以10得到材料的分级数。3依据材料类型（PE）和分级数对材料进行命名。表2.1材料的命名σLPL，MPaMRS，MPa材料分级数材料命名6.30—7.996.363PE638.00—9.998.080PE8010.00—11.1910.0100PE100通常使用原料为PE80和PE100。3.2管系列：允许使用根据GB/T10798规定的管系列推算出的任何标准尺寸比。给水和燃气常用系列见表2.2；表2.2常用PE管系列给水燃气SDR11SDR17SDR26（PE80）SDR11SDR17.6SDR13.6SDR21SDR33（PE100）3.3管材的公称压力（PN）3.3.1设计应力σs：在规定使用条件下的允许应力，其值为σs=（MRS）/CC：管道总体（设计）系数，数值大于1，通常给水取1.25；燃气取2.03.3.2管材的公称压力（PN）按下式计算：PN=2σs/（SDR-1）需要注意的是：PE管材对工作温度很敏感，上述计算仅适用工作温度为15℃左右。3.3.3PE燃气管材的使用压力应遵询GB15558.1-95《燃气用埋地聚乙烯管材》的规定，PE80燃气聚乙烯管材在不同温度和不同输送介质的最大允许工作压力参见表3.3.1和表3.3.2。3.3.4随着新的埋地用聚乙烯燃气管材国家标准的颁布，PE80、PE100等级的最大允许工作压力也会有所变化，请客户注意修订。不同种类燃气的最大允许工作压力表3.3.1注：SDR为标准尺寸比聚乙烯燃气管道在输送其他成分组成的燃气时，必须经过充分论证，并在安全性能得到保证后，可参考以上相似的气种确定允许工作压力。聚乙烯燃气管道在输送不含冷凝液的人工煤气时，工作压力可适当提高，但不宜超过0.2Mpa；聚乙烯燃气管道在输送不含冷凝液的气态液化石油气时，工作压力可适当提高，但不宜超过0.3Mpa。不同温度下的允许工作压力表3.3.2工作温度l（℃）PE80允许工作压力（Mpa）SDR11SDR17.6-20
