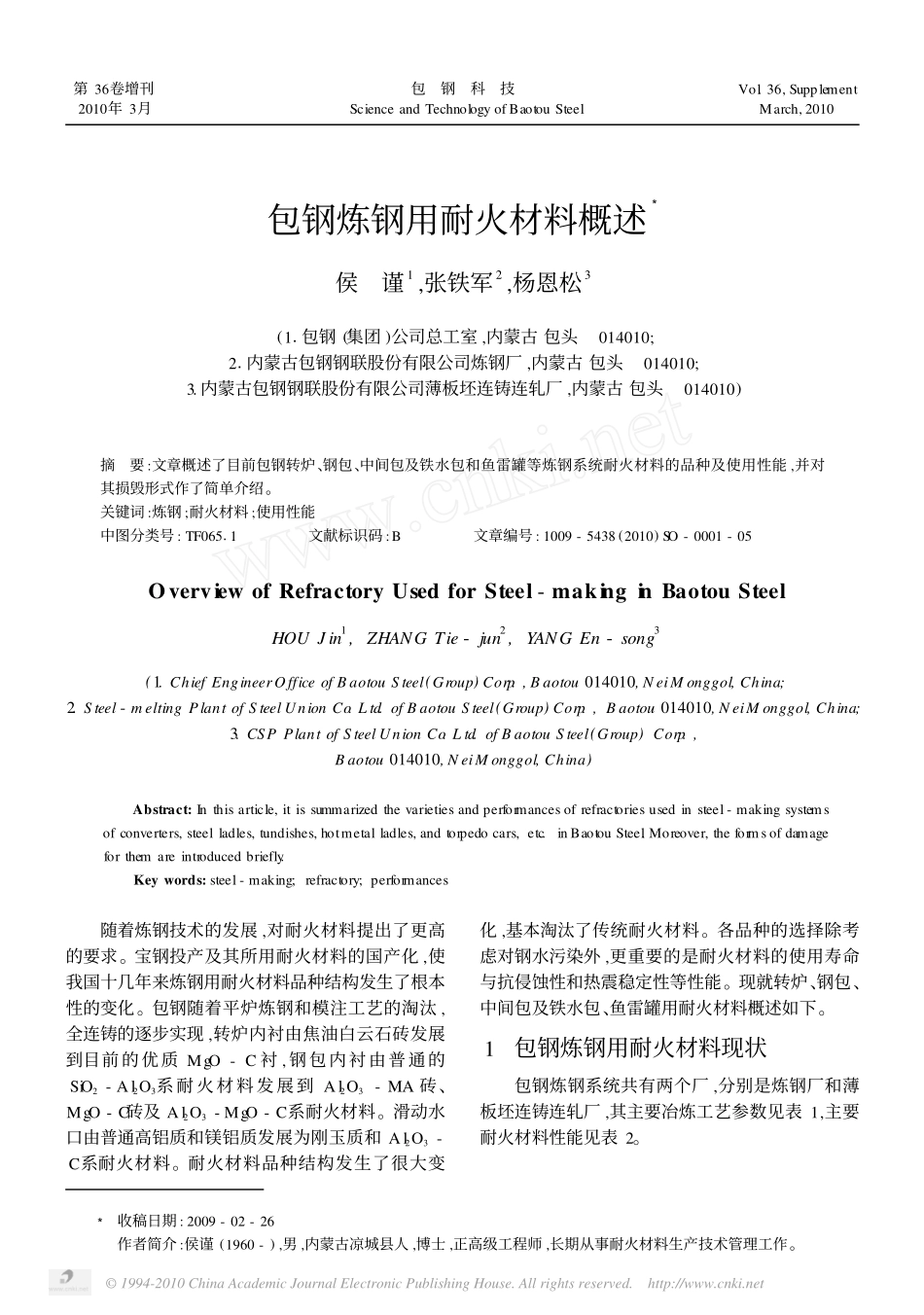

©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net第36卷增刊2010年3月包钢科技ScienceandTechnologyofBaotouSteelVol.36,SupplementMarch,2010包钢炼钢用耐火材料概述3侯谨1,张铁军2,杨恩松3(11包钢(集团)公司总工室,内蒙古包头014010;21内蒙古包钢钢联股份有限公司炼钢厂,内蒙古包头014010;3.内蒙古包钢钢联股份有限公司薄板坯连铸连轧厂,内蒙古包头014010)摘要:文章概述了目前包钢转炉、钢包、中间包及铁水包和鱼雷罐等炼钢系统耐火材料的品种及使用性能,并对其损毁形式作了简单介绍。关键词:炼钢;耐火材料;使用性能中图分类号:TF06511文献标识码:B文章编号:1009-5438(2010)SO-0001-05OverviewofRefractoryUsedforSteel-makinginBaotouSteelHOUJin1,ZHANGTie-jun2,YANGEn-song3(1.ChiefEngineerOfficeofBaotouSteel(Group)Corp.,Baotou014010,NeiMonggol,China;2.Steel-meltingPlantofSteelUnionCo.Ltd.ofBaotouSteel(Group)Corp.,Baotou014010,NeiMonggol,China;3.CSPPlantofSteelUnionCo.Ltd.ofBaotouSteel(Group)Corp.,Baotou014010,NeiMonggol,China)Abstract:Inthisarticle,itissummarizedthevarietiesandperformancesofrefractoriesusedinsteel-makingsystemsofconverters,steelladles,tundishes,hotmetalladles,andtorpedocars,etc.inBaotouSteel.Moreover,theformsofdamageforthemareintroducedbriefly.Keywords:steel-making;refractory;performances随着炼钢技术的发展,对耐火材料提出了更高的要求。宝钢投产及其所用耐火材料的国产化,使我国十几年来炼钢用耐火材料品种结构发生了根本性的变化。包钢随着平炉炼钢和模注工艺的淘汰,全连铸的逐步实现,转炉内衬由焦油白云石砖发展到目前的优质MgO-C衬,钢包内衬由普通的SiO2-Al2O3系耐火材料发展到Al2O3-MA砖、MgO-C砖及Al2O3-MgO-C系耐火材料。滑动水口由普通高铝质和镁铝质发展为刚玉质和Al2O3-C系耐火材料。耐火材料品种结构发生了很大变化,基本淘汰了传统耐火材料。各品种的选择除考虑对钢水污染外,更重要的是耐火材料的使用寿命与抗侵蚀性和热震稳定性等性能。现就转炉、钢包、中间包及铁水包、鱼雷罐用耐火材料概述如下。1包钢炼钢用耐火材料现状包钢炼钢系统共有两个厂,分别是炼钢厂和薄板坯连铸连轧厂,其主要冶炼工艺参数见表1,主要耐火材料性能见表2。3收稿日期:2009-02-26作者简介:侯谨(1960-),男,内蒙古凉城县人,博士,正高级工程师,长期从事耐火材料生产技术管理工作。©1994-2010ChinaAcademicJournalElectronicPublishingHouse.Allrightsreserved.http://www.cnki.net包钢科技第36卷表1主要工艺参数名称项目炼钢厂薄板厂铁水包公称容量/t100210盛铁时间/min25～5025～50铁水预处理部分铁水预脱硫部分铁水预脱硫使用寿命/炉≥1000≥650鱼雷罐公称容量/t260盛铁时间/h3～6铁水预处理无使用寿命/炉≥800转炉数量/座72公称容量/t120×2、100×5210每炉冶炼时间/min约35约38出钢温度/℃1620～16701620～1650维护形式喷补、投补、翻料喷补、投补、翻料2008年最高炉龄/炉140009000钢包公称容量/t100210盛钢量/t98215盛钢时间/min12090浇注时间/(min·炉-1)35～4038使用寿命/炉90～100100～110精炼形式LF、VDLF、RH精炼时间/min3538精炼温度/℃1570～16201560～1580111铁水包耐火材料包钢铁水包按区域分有三类,分别归炼铁厂、炼钢厂和薄板厂所有。炼铁厂铁水包为100t,内衬为铝碳化硅碳砖,使用寿命500～700次,承担从高炉到钢厂大部分铁水的输送任务,其中有部分供炼钢厂的铁水包需进行铁水预脱硫处理。炼钢厂100t铁水包的使用分两种:一是在制钢一部只承担从混铁炉到转炉铁水的输送任务,内衬包壁为铝碳化硅碳砖,包底为整体浇注,使用寿命约1500次;另一种是制钢二部需进行铁水纯镁脱硫处理,内衬全部为铝碳化硅碳砖,使用寿命约1000次。薄板厂210t铁水包需进行铁水预脱硫处理,铁水包内衬为铝碳化硅碳砖和铝镁碳砖,使用寿命约650次。112鱼雷罐耐火材料包钢260t鱼雷罐于2006年投入使用,共有14个。保温层采用复合绝热板;永久层采用普通高铝喷补料,两个端面采用粘土砖;工作层全...
