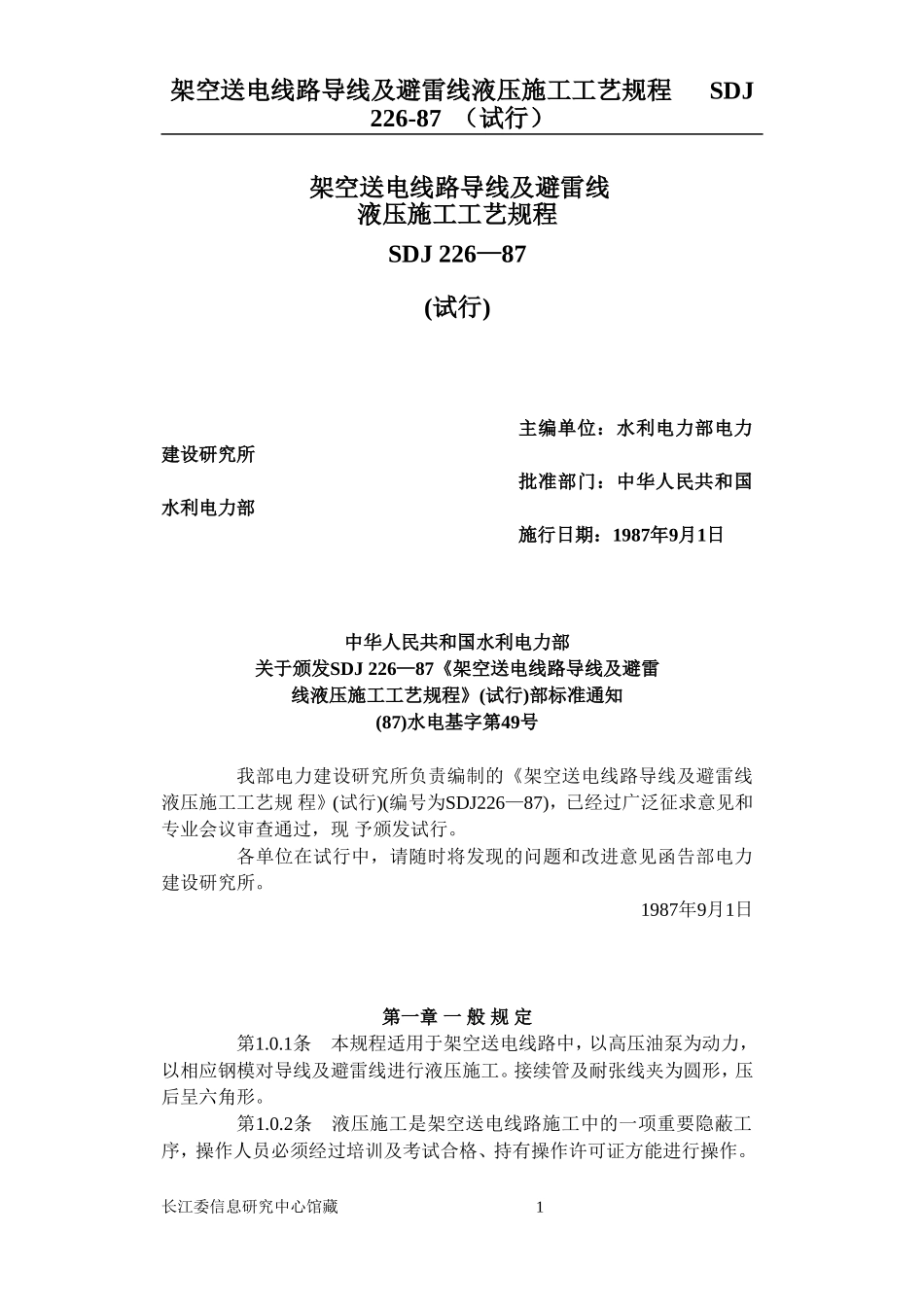

架空送电线路导线及避雷线液压施工工艺规程SDJ226-87（试行）架空送电线路导线及避雷线液压施工工艺规程SDJ226—87(试行)主编单位：水利电力部电力建设研究所批准部门：中华人民共和国水利电力部施行日期：1987年9月1日中华人民共和国水利电力部关于颁发SDJ226—87《架空送电线路导线及避雷线液压施工工艺规程》(试行)部标准通知(87)水电基字第49号我部电力建设研究所负责编制的《架空送电线路导线及避雷线液压施工工艺规程》(试行)(编号为SDJ226—87)，已经过广泛征求意见和专业会议审查通过，现予颁发试行。各单位在试行中，请随时将发现的问题和改进意见函告部电力建设研究所。1987年9月1日第一章一般规定第1.0.1条本规程适用于架空送电线路中，以高压油泵为动力，以相应钢模对导线及避雷线进行液压施工。接续管及耐张线夹为圆形，压后呈六角形。第1.0.2条液压施工是架空送电线路施工中的一项重要隐蔽工序，操作人员必须经过培训及考试合格、持有操作许可证方能进行操作。长江委信息研究中心馆藏1水利水电工程监理适用规范全文数据库操作时应有指定的质量检查人员在场进行监督。第1.0.3条本规程适用于国家标准GB1179—74、GB1179—83《铝绞线及钢芯铝绞线》中有相应液压接续管及耐张线夹的那一部分导线(钢芯铝绞线)。也适用于国家标准GB1200—75《镀锌钢绞线》中有相应液压接续管及耐张线夹的那部分避雷线。注：1.GB1179—74、GB1179—83及GB1200—75中有关导线及避雷线数据见附录一；2.GB1179—74中有关导线的耐张线夹及接续管，GB1179—83中有关导线接续管的数据见附录二；3.本规程避雷线是专指镀锌钢绞线。良导体避雷线由于尚未列入国家标准，也无正式配套接续管及耐张线夹，故本规程暂不列入。如目前采用此类避雷线，其液压操作仍可遵照本规程的有关规定执行。第1.0.4条所使用的液压机必须有足够的与所用钢模相匹配的出力。第1.0.5条为了对每个工程都准确无误地进行液压施工，确保质量，在操作前，操作人员必须备有并熟悉该工程经批准的施工手册(或技术措施)。手册中至少应包括下列有关内容：一、导线及避雷线的具体规格及有关数据；二、所采用液压管的外形与尺寸(包括公差)；三、各种管子压前在导线与避雷线上的“定位印记”的量尺尺寸；四、耐张线夹钢锚U型环与铝管引流板相对方位的要求；五、液压钢模、压接管压后尺寸及质量补充要求；六、液压时，油压机必须达到的油压力；七、对液压施工的其他有关特殊要求。第1.0.6条导线及避雷线的受压部分应平整完好，同时与管口距15m以内应不存在必须处理的缺陷。第1.0.7条液压的导线及避雷线的端部在割线前应先将线掰直，并加防止松散的绑线，切割时应与轴线垂直。第1.0.8条在钢芯铝绞线割断铝股时，严禁伤及钢芯。第1.0.9条量尺画印的定位印记，画好后应立即复查，以确保正确无误。第二章液压前的操作第一节液压设备及材料检验第2.1.1条对所使用的导线及避雷线，其结构及规格应认真进行检查，其规格应与工程设计相符，并符合国家标准的各项规定。第2.1.2条所使用的各种接续管及耐张线夹，应用精度为0.02mm游标卡尺测量受压部分的内外直径。外观检查应符合GB2314—85长江委信息研究中心馆藏2架空送电线路导线及避雷线液压施工工艺规程SDJ226-87（试行）有关规定。用钢尺测量各部长度，其尺寸、公差应符合国家标准要求。第2.1.3条在使用液压设备之前，应检查其完好程度，以保证正常操作。油压表必须定期校核，做到准确可靠。第二节清洗第2.2.1条对使用的各种规格的接续管及耐张线夹，应用汽油清洗管内壁的油垢，并清除影响穿管的锌疤与焊渣。短期不使用时，清洗后应将管口临时封堵，并以塑料袋封装。第2.2.2条镀锌钢绞线的液压部分穿管前应以棉纱擦去泥土。如有油垢应以汽油清洗。清洗长度应不短于穿管长的1.5倍。第2.2.3条钢芯铝绞线的液压部分在穿管前，应以汽油清除其表面油垢，清除的长度对先套入铝管端应不短于铝管套入部位；对另一端应不短于半管长的1.5倍。第2.2.4条对轻型防腐型钢芯铝绞线的清洗应按下列规定进行：一、对外层铝股应以棉纱蘸少量汽油(以用手攥不出油滴为适度)，擦净表面油垢；二、当将防腐型钢芯铝绞线割断...
