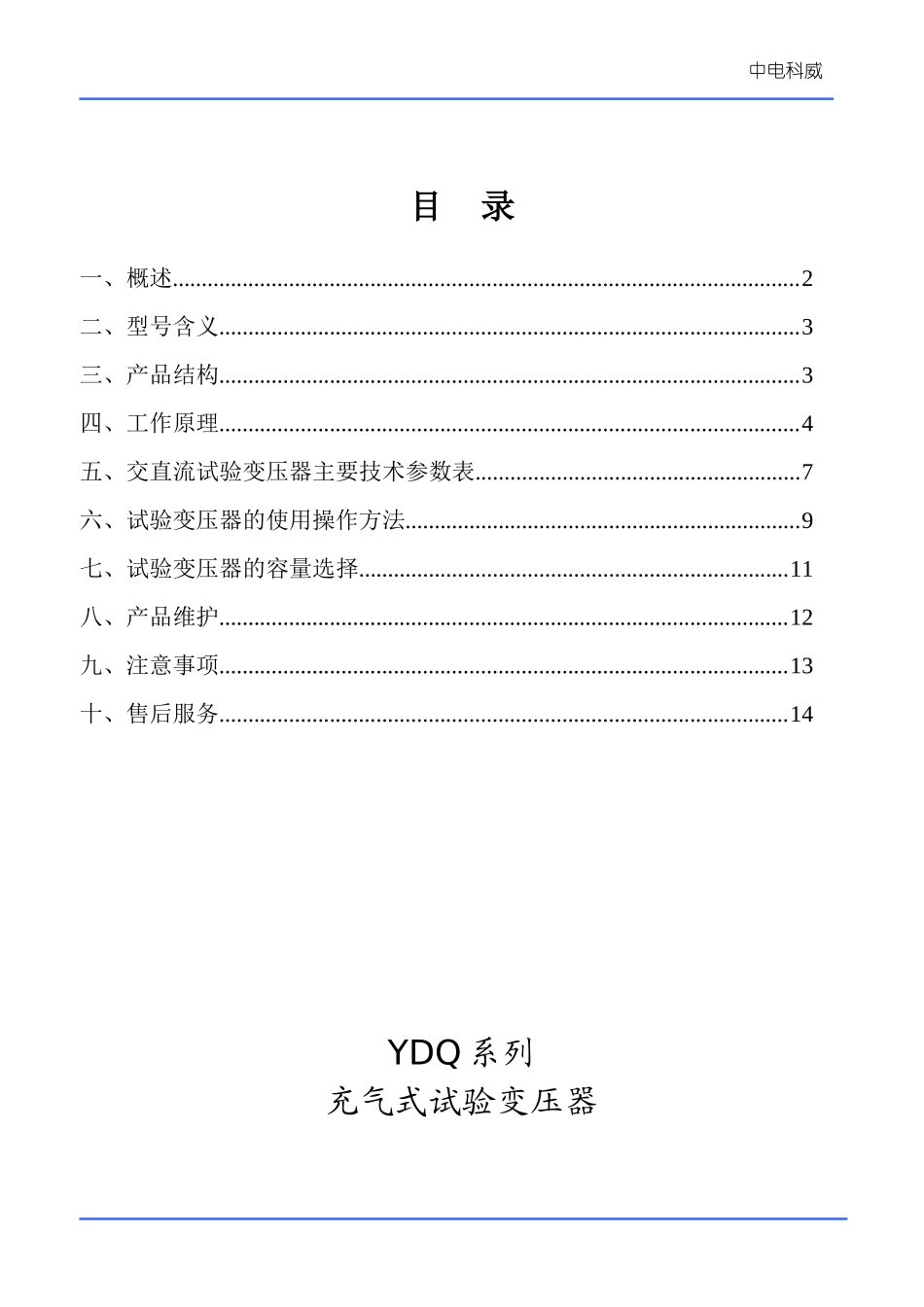

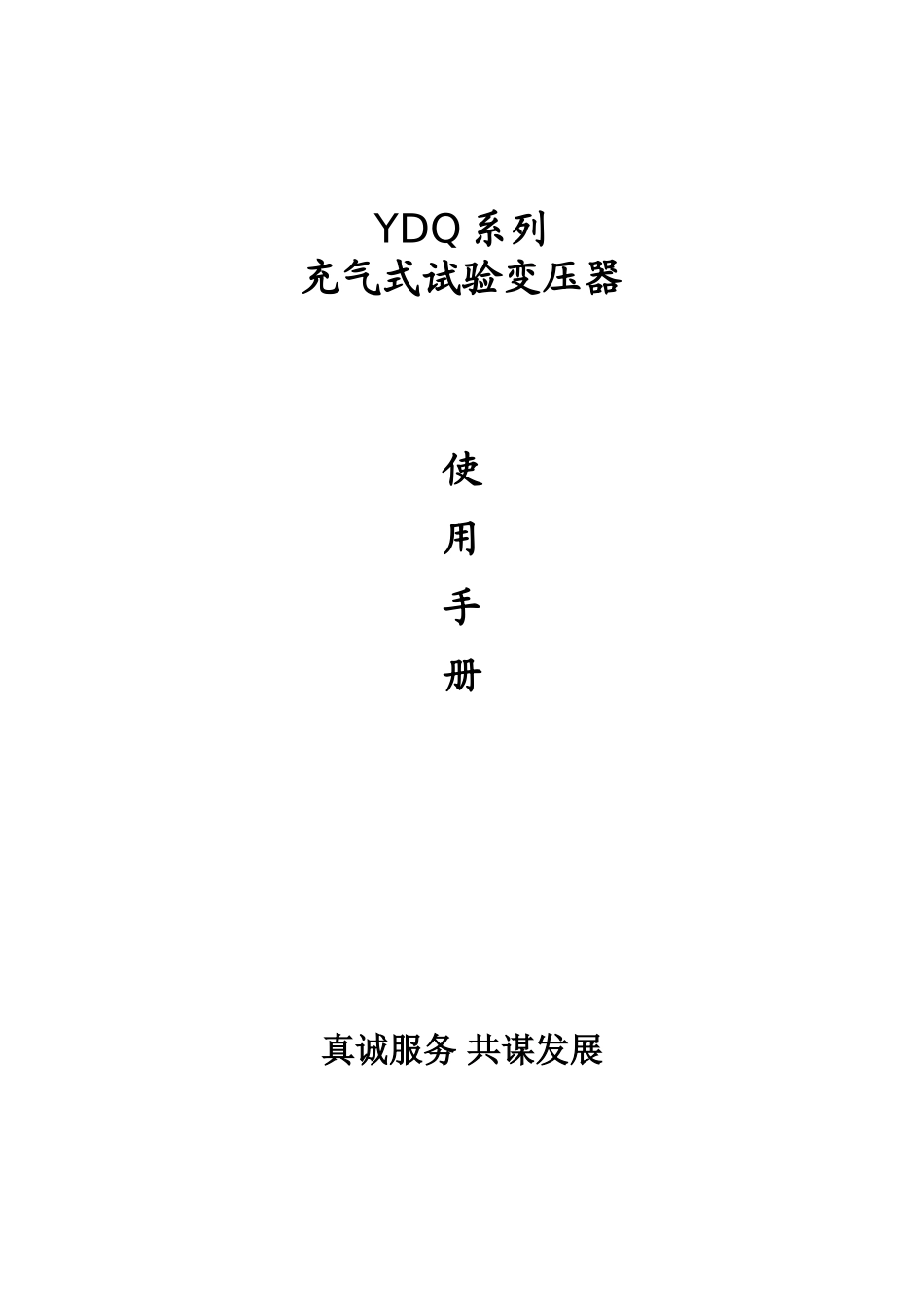

YDQ系列充气式试验变压器使用手册真诚服务共谋发展中电科威目录一、概述............................................................................................................2二、型号含义....................................................................................................3三、产品结构....................................................................................................3四、工作原理....................................................................................................4五、交直流试验变压器主要技术参数表........................................................7六、试验变压器的使用操作方法....................................................................9七、试验变压器的容量选择..........................................................................11八、产品维护..................................................................................................12九、注意事项..................................................................................................13十、售后服务..................................................................................................14YDQ系列充气式试验变压器中电科威一、概述YDQ系列六氟化硫(SF6)充气式试验变压器是根据《试验变压器》标准，在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍，击穿电压的空气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。该产品技术要求完全符合《ZBK-41006-89》标准，它是油浸式轻型试验变压器的换代产品。该产品具有体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。二、型号含义YDQ（）C—□/□额定高压电压(kV)额定容量(kVA)“串”级抽头交直流“气”体绝缘“单”相试“验”变压器中电科威三、产品结构YDQ系列轻型充气式试验变压器采用单框芯式铁芯结构，初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳为圆柱灌式容器结构，能耐受0.8MPa以上压力。其结构见图1：1-外壳2-低压仪表端子3-套管法兰4-高压硅堆5-短路杆D6-高压输出A7-均压球8-高压套管9-阀门及压力表10-封头11-低压绕组12-高压绕组13-铁芯夹件中电科威四、工作原理YDQ系列轻型充气式试验变压器为单相变压器，联结组号Ⅰ.Ⅰ.采用工频220V或380V控制箱(台)，经自耦调压器，0~200V或0~400V输出至变压器低压绕组(输入端)，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高压电压。1．YDQ交流试验变压器：见图3图3：YDQ交流试验变压器接线2．YDQ（JZ）交直流试验变压器：如图4图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。中电科威图4：YDQ（JZ）交直流试验变压器接线图中：D–短路杆VD–高压硅堆3．串级变压器接线及原理：如图5串级高压试验变压器有很大的优越性，三台试验变压器串级连接可获得更高的电压，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变...
