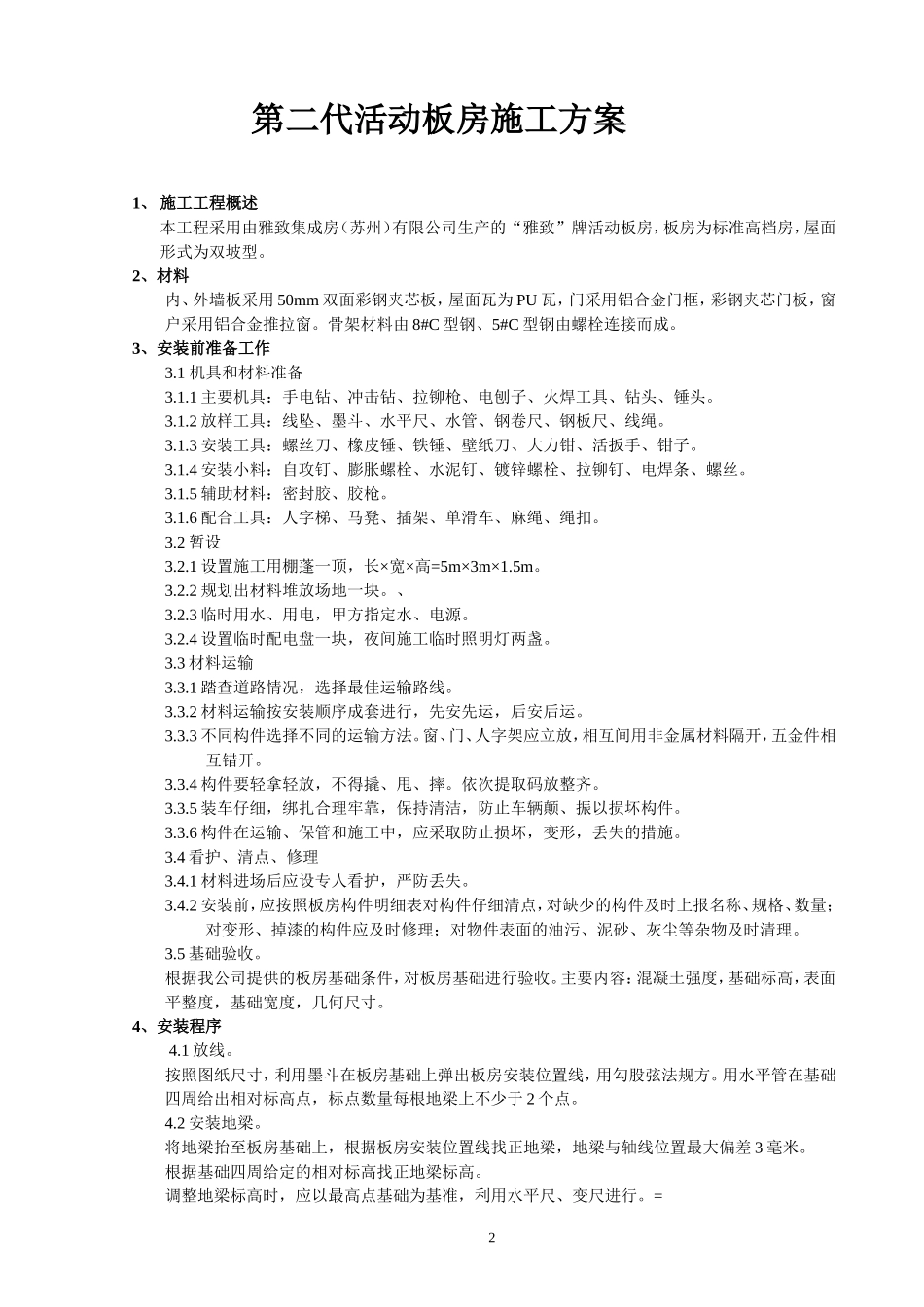

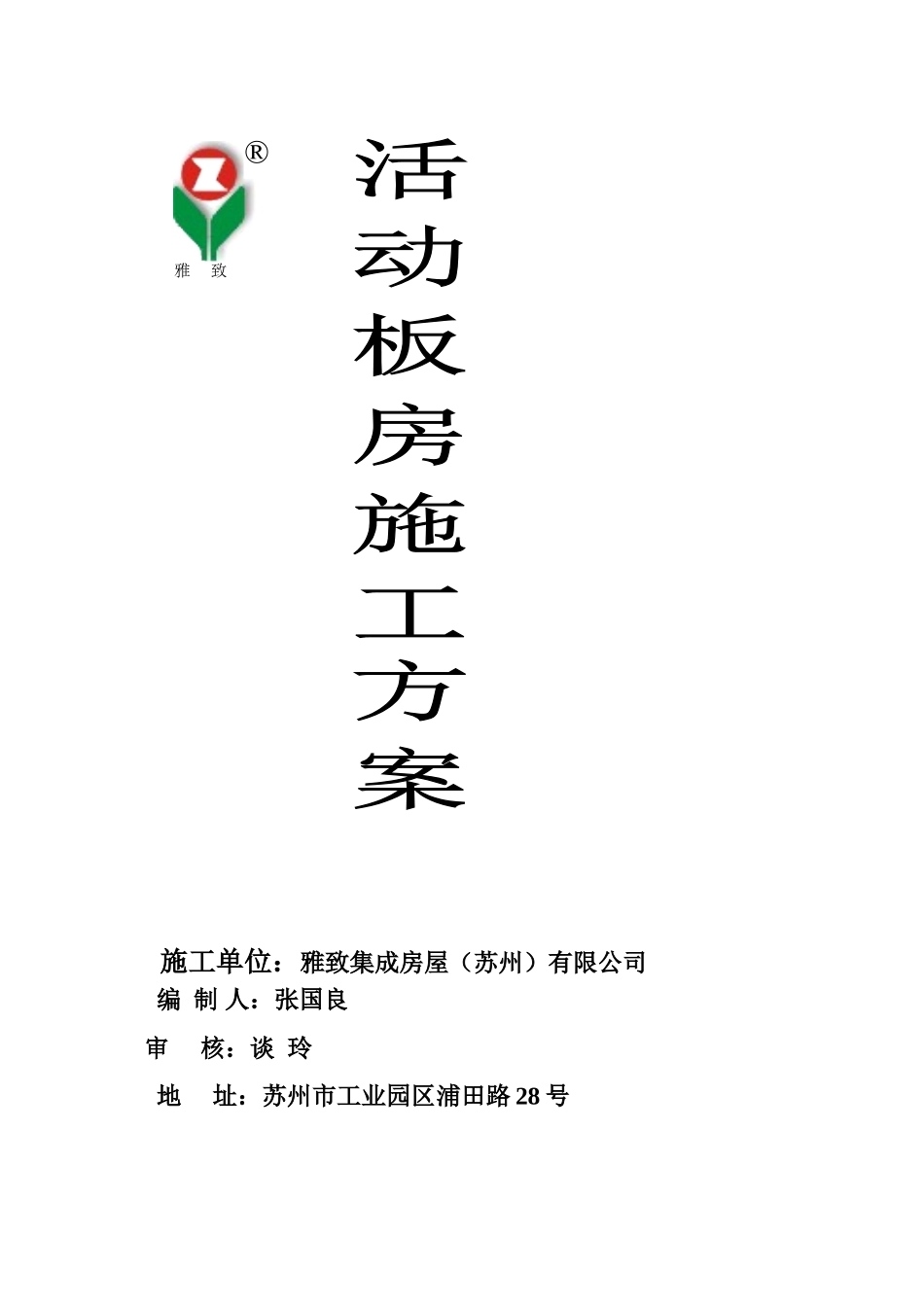

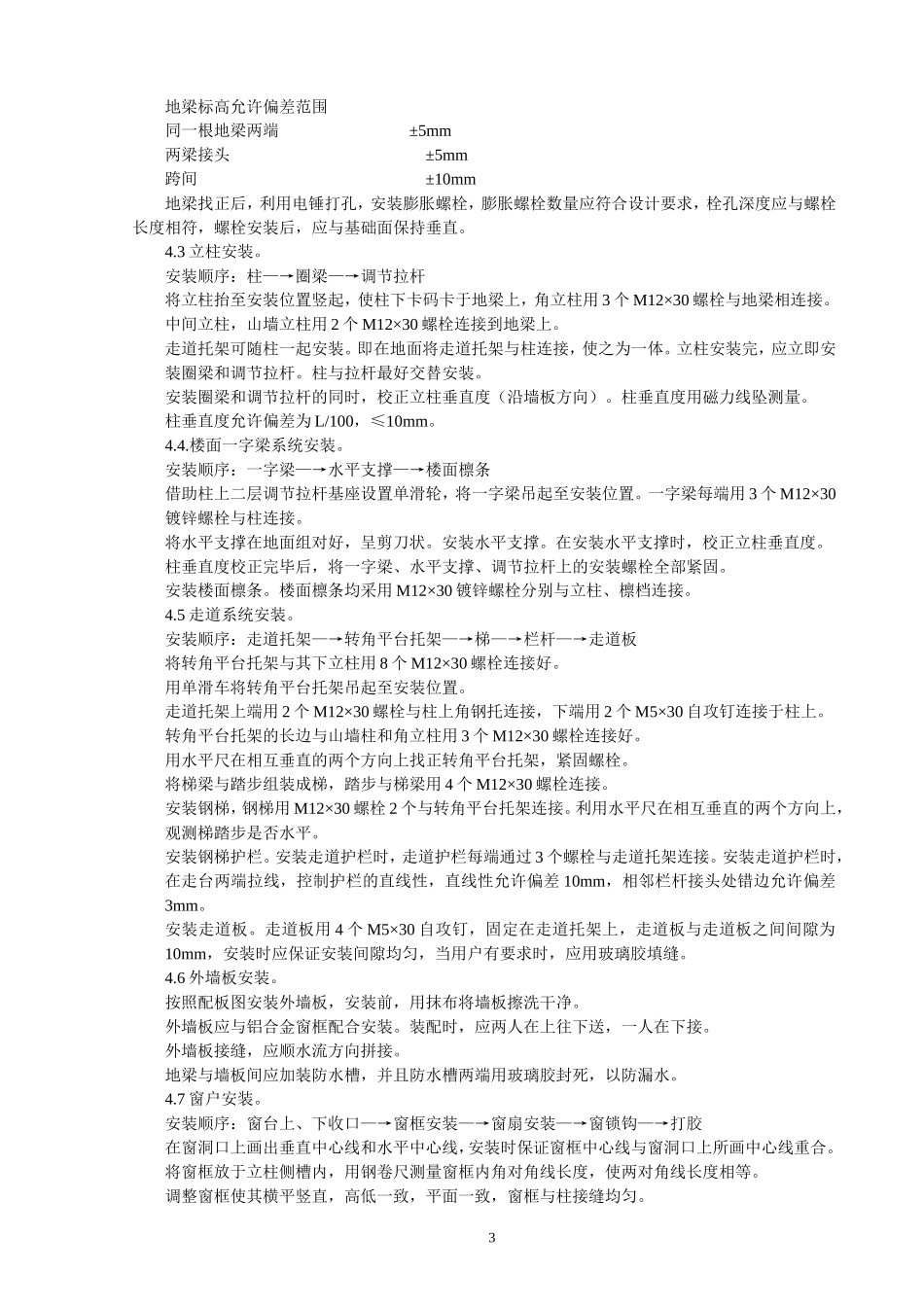

施工单位：雅致集成房屋（苏州）有限公司编制人：张国良审核：谈玲地址：苏州市工业园区浦田路28号®雅致第二代活动板房施工方案1、施工工程概述本工程采用由雅致集成房（苏州）有限公司生产的“雅致”牌活动板房，板房为标准高档房，屋面形式为双坡型。2、材料内、外墙板采用50mm双面彩钢夹芯板，屋面瓦为PU瓦，门采用铝合金门框，彩钢夹芯门板，窗户采用铝合金推拉窗。骨架材料由8#C型钢、5#C型钢由螺栓连接而成。3、安装前准备工作3.1机具和材料准备3.1.1主要机具：手电钻、冲击钻、拉铆枪、电刨子、火焊工具、钻头、锤头。3.1.2放样工具：线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳。3.1.3安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活扳手、钳子。3.1.4安装小料：自攻钉、膨胀螺栓、水泥钉、镀锌螺栓、拉铆钉、电焊条、螺丝。3.1.5辅助材料：密封胶、胶枪。3.1.6配合工具：人字梯、马凳、插架、单滑车、麻绳、绳扣。3.2暂设3.2.1设置施工用棚蓬一顶，长×宽×高=5m×3m×1.5m。3.2.2规划出材料堆放场地一块。、3.2.3临时用水、用电，甲方指定水、电源。3.2.4设置临时配电盘一块，夜间施工临时照明灯两盏。3.3材料运输3.3.1踏查道路情况，选择最佳运输路线。3.3.2材料运输按安装顺序成套进行，先安先运，后安后运。3.3.3不同构件选择不同的运输方法。窗、门、人字架应立放，相互间用非金属材料隔开，五金件相互错开。3.3.4构件要轻拿轻放，不得撬、甩、摔。依次提取码放整齐。3.3.5装车仔细，绑扎合理牢靠，保持清洁，防止车辆颠、振以损坏构件。3.3.6构件在运输、保管和施工中，应采取防止损坏，变形，丢失的措施。3.4看护、清点、修理3.4.1材料进场后应设专人看护，严防丢失。3.4.2安装前，应按照板房构件明细表对构件仔细清点，对缺少的构件及时上报名称、规格、数量；对变形、掉漆的构件应及时修理；对物件表面的油污、泥砂、灰尘等杂物及时清理。3.5基础验收。根据我公司提供的板房基础条件，对板房基础进行验收。主要内容：混凝土强度，基础标高，表面平整度，基础宽度，几何尺寸。4、安装程序4.1放线。按照图纸尺寸，利用墨斗在板房基础上弹出板房安装位置线，用勾股弦法规方。用水平管在基础四周给出相对标高点，标点数量每根地梁上不少于2个点。4.2安装地梁。将地梁抬至板房基础上，根据板房安装位置线找正地梁，地梁与轴线位置最大偏差3毫米。根据基础四周给定的相对标高找正地梁标高。调整地梁标高时，应以最高点基础为基准，利用水平尺、变尺进行。=2地梁标高允许偏差范围同一根地梁两端±5mm两梁接头±5mm跨间±10mm地梁找正后，利用电锤打孔，安装膨胀螺栓，膨胀螺栓数量应符合设计要求，栓孔深度应与螺栓长度相符，螺栓安装后，应与基础面保持垂直。4.3立柱安装。安装顺序：柱—→圈梁—→调节拉杆将立柱抬至安装位置竖起，使柱下卡码卡于地梁上，角立柱用3个M12×30螺栓与地梁相连接。中间立柱，山墙立柱用2个M12×30螺栓连接到地梁上。走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应立即安装圈梁和调节拉杆。柱与拉杆最好交替安装。安装圈梁和调节拉杆的同时，校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量。柱垂直度允许偏差为L/100，≤10mm。4.4.楼面一字梁系统安装。安装顺序：一字梁—→水平支撑—→楼面檩条借助柱上二层调节拉杆基座设置单滑轮，将一字梁吊起至安装位置。一字梁每端用3个M12×30镀锌螺栓与柱连接。将水平支撑在地面组对好，呈剪刀状。安装水平支撑。在安装水平支撑时，校正立柱垂直度。柱垂直度校正完毕后，将一字梁、水平支撑、调节拉杆上的安装螺栓全部紧固。安装楼面檩条。楼面檩条均采用M12×30镀锌螺栓分别与立柱、檩档连接。4.5走道系统安装。安装顺序：走道托架—→转角平台托架—→梯—→栏杆—→走道板将转角平台托架与其下立柱用8个M12×30螺栓连接好。用单滑车将转角平台托架吊起至安装位置。走道托架上端用2个M12×30螺栓与柱上角钢托连接，下端用2个M5×30自攻钉连接于柱上。转角平台托架的长边与山墙柱和角立柱用3个M12×30螺栓连接好。用水平尺在相互垂直的两...
