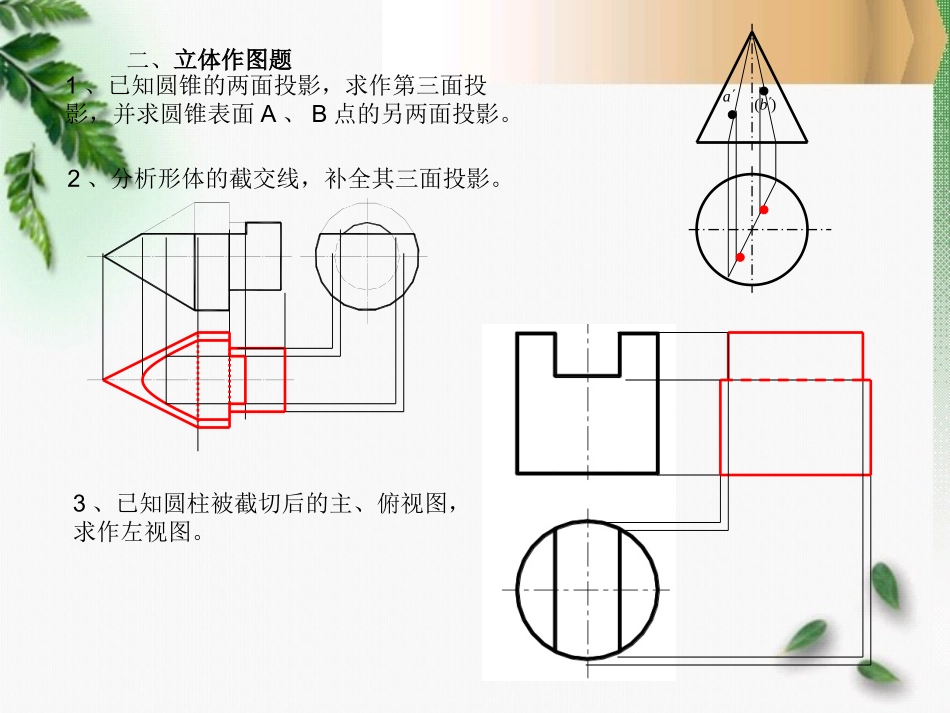

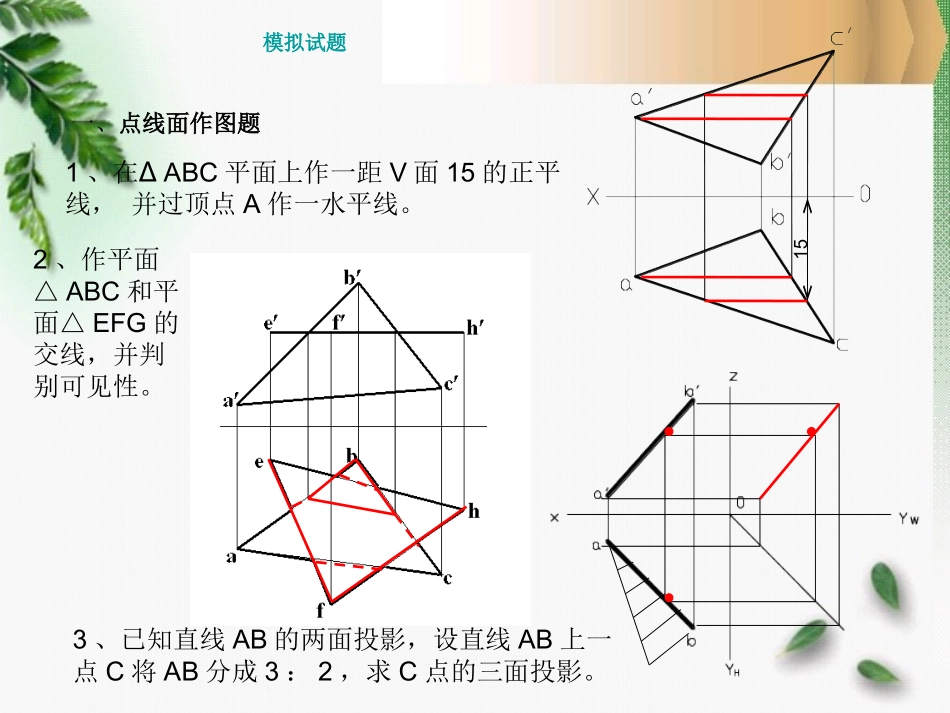

模拟试题一、点线面作图题1、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。152、作平面△ABC和平面△EFG的交线，并判别可见性。3、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。模拟试题)(ba二、立体作图题1、已知圆锥的两面投影，求作第三面投影，并求圆锥表面A、B点的另两面投影。2、分析形体的截交线，补全其三面投影。3、已知圆柱被截切后的主、俯视图，求作左视图。三、组合体作图题1、根据已知视图补画视图中所缺的图线。2、根据已知视图补画第三视图。3、标注下列组合体的尺寸。（尺寸大小从图中量取，取整数）四、零件的表达作图题将主视图画成半剖视图。五、看懂三视图，补缺线，并画出轴测图
