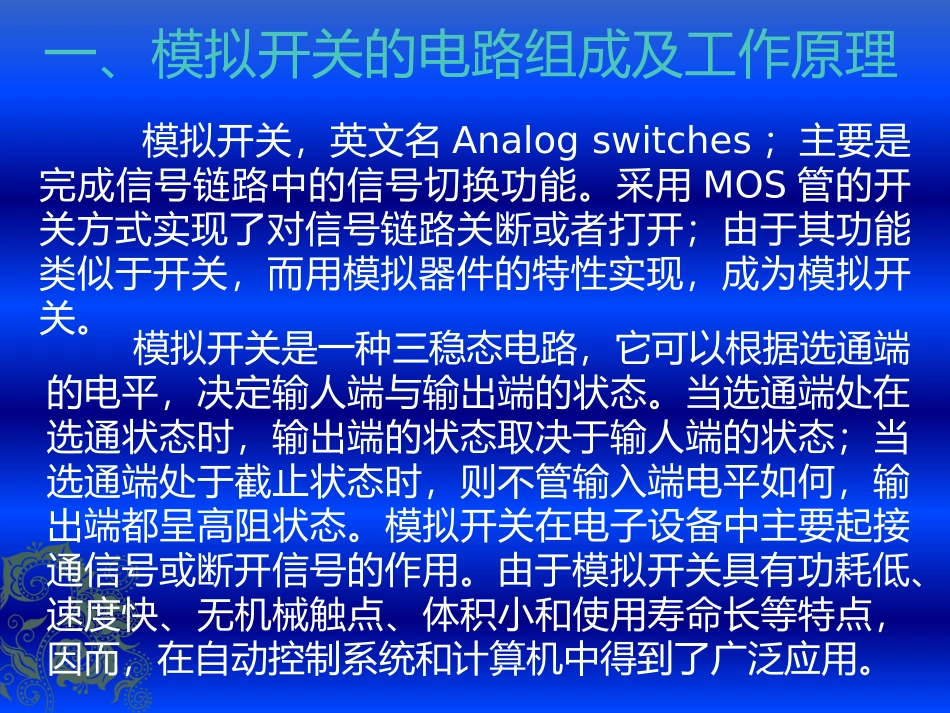

组会报告专业：电子与通信工程姓名：张威威2015年4月18日常用模拟开关芯片型号与功能和应用介绍一、模拟开关的电路组成及工作原理二、常用的ＣＭＯＳ模拟开关集成电路三、模拟开关集成电路的应用一、模拟开关的电路组成及工作原理模拟开关，英文名Analogswitches；主要是完成信号链路中的信号切换功能。采用MOS管的开关方式实现了对信号链路关断或者打开；由于其功能类似于开关，而用模拟器件的特性实现，成为模拟开关。模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输人端的状态；当选通端处于截止状态时，则不管输入端电平如何，输出端都呈高阻状态。模拟开关在电子设备中主要起接通信号或断开信号的作用。由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。模拟开关的真值表见表一。EAB10011100高阻状态01高阻状态表一模拟开关的工作原理如下：当选通端Ｅ和输入端Ａ同为1时，则S2端为０，Ｓ1端为１，这时ＶＴ1导通，ＶＴ2截止，输出端Ｂ输出为１，Ａ=Ｂ，相当于输入端和输出端接通。当选通Ｅ为1时，而输入端Ａ为０时，则S2端为1，S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０，Ａ＝Ｂ，也相当于输入端和输出端接通。当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状态，电路输出呈高阻状态。从上面的分析可以看出，只有当选通端Ｅ为高电平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信息；当输入端Ａ为低电平时，模拟开关关闭，停止传送信息。二、常用的CMOS模拟开关集成电路在模拟开关的集成过程中，晶体三极管和场效应晶体管均可用来做模拟开关的有源器件，实际上，由于场效应晶体管特性的对称性不存在残余电压等优点，所以在模拟开关中用的最多的还是场效应晶体管。•开关在电路中起接通信号或断开信号的作用。最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。•CMOS模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。1.无译码器的多路开关开关类型：TL182C，AD7510，AD7511，AD7512等。12345678910111213141516S1S2S3S4D1A1A2D2D3A3D4A4USSUDDGNDNC图3.6AD7510芯片芯片中无译码器，四个通道开关都有各自的控制端。防闩锁型介质隔离CMOS开关，可提供最高超出电源电压±25V的过压保护,低导通电阻75Ω，低泄漏电流500pA。优点：每一个开关可单独通断，也可同时通断，使用方式比较灵活。缺点：引脚较多，使得片内所集成的开关较少。当巡回检测点较多时，控制复杂。四双向模拟开关CD4066•CD4066的每个封装内部有4个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。•当控制端加高电平时，开关导通，导通电阻为几十欧姆；当控制端加低电平时开关截止呈现很高的阻抗，可以看成为开路。•模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为40MHz。各开关间的串扰很小，典型值为－50dB。CD4066引脚功能图2.有译码器的多路开关⑴AD7501（AD7503）...电平转换译码驱动OUTENA1A2A0S8S1USSUDD(-15V)(+15V)地12345678910111213141516A1GNDENA2S8S1S23S5S6S4S7SOUTUDDUSSA0AD7501...图3.7AD7501（AD7503）芯片结构及引脚功能片上所有逻辑输入与TTL／DTL及CMOS电路兼容。表3.1AD7501真值表A2A1A0EN导通00001111×00110011×01010101×11111111012345678无AD7503除EN端的控制逻辑电平相反外,其它与AD7501相同。⑵AD7502电平转换ENA1A0UDD(+15V)12345678910111213141516A1GNDENS8S1S23S5S6S4S7SOUTUDDUSSA0AD7502OUT(1¡«4)(5¡«8)......译码驱动OUTS8S1USS(-15V)地SS45OUT图3.8AD7502芯片结构及引脚功能表3.2AD7502真值表A1A0EN接通通道0011×0101×111101和52和63和74和8无注意：AD7501，AD7502，AD7503芯片都是单向多到一的多路开关，即信号只允许从...
