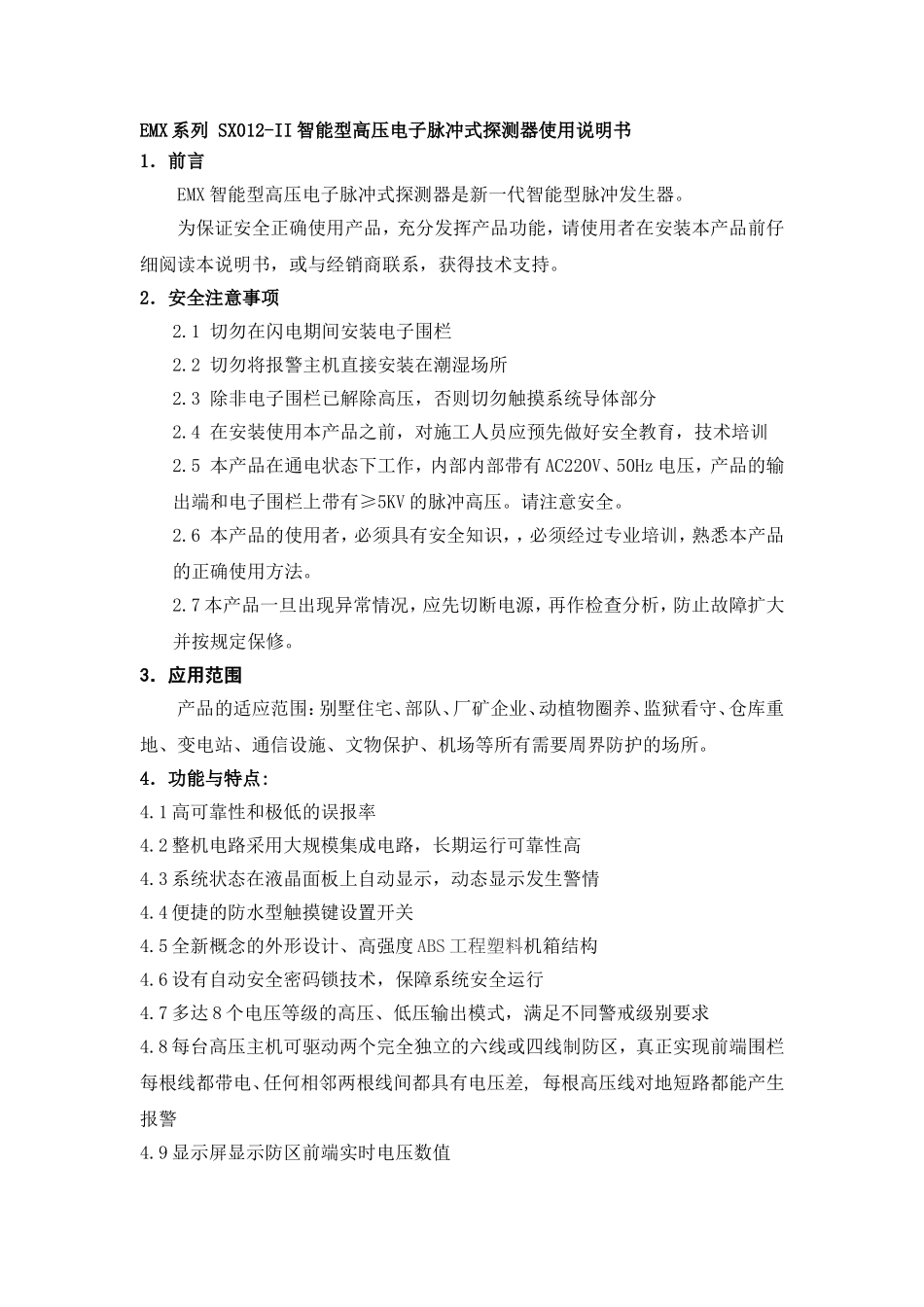

EMX系列SX012-II智能型高压电子脉冲式探测器使用说明书1．前言EMX智能型高压电子脉冲式探测器是新一代智能型脉冲发生器。为保证安全正确使用产品，充分发挥产品功能，请使用者在安装本产品前仔细阅读本说明书，或与经销商联系，获得技术支持。2．安全注意事项2.1切勿在闪电期间安装电子围栏2.2切勿将报警主机直接安装在潮湿场所2.3除非电子围栏已解除高压，否则切勿触摸系统导体部分2.4在安装使用本产品之前，对施工人员应预先做好安全教育，技术培训2.5本产品在通电状态下工作，内部内部带有AC220V、50Hz电压，产品的输出端和电子围栏上带有≥5KV的脉冲高压。请注意安全。2.6本产品的使用者，必须具有安全知识，，必须经过专业培训，熟悉本产品的正确使用方法。2.7本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大并按规定保修。3．应用范围产品的适应范围：别墅住宅、部队、厂矿企业、动植物圈养、监狱看守、仓库重地、变电站、通信设施、文物保护、机场等所有需要周界防护的场所。4．功能与特点:4.1高可靠性和极低的误报率4.2整机电路采用大规模集成电路，长期运行可靠性高4.3系统状态在液晶面板上自动显示，动态显示发生警情4.4便捷的防水型触摸键设置开关4.5全新概念的外形设计、高强度ABS工程塑料机箱结构4.6设有自动安全密码锁技术，保障系统安全运行4.7多达8个电压等级的高压、低压输出模式，满足不同警戒级别要求4.8每台高压主机可驱动两个完全独立的六线或四线制防区，真正实现前端围栏每根线都带电、任何相邻两根线间都具有电压差,每根高压线对地短路都能产生报警4.9显示屏显示防区前端实时电压数值4.10提供给用户自主设置主机警戒状态的菜单式介面4.11友好的人机界面，清淅明了的面板指示使操作人员容易地即能掌握使用。4.12显示屏自动切换显示系统的多重运行状态参数，高压脉冲主机具有前端报警、防拆报警和主机故障报警等多种信号输出。4.13高压脉冲输出端子采用了独创的快速接驳端子，为施工安装提供了极大的方便，同时彻底消除了传统高压主机端子易松脱和接触不良的缺点4.14具有丢电状态记忆功能，当电源恢复后系统自动回复原来的设定运行状态4.15独创的both-pulse技术，实现了高压脉冲的相位差，保证了前端围栏的每根线都带有高压，线与线间都有电压差，确保了防区系统具有无懈可击的强大威慑力4.16高压脉冲主机即可作为单机使用，也可配用控制主机实现联网构成多防区的大防区运行，并可实现远程监控4.17多种交流和直流电源的供电方式，容许宽范围的电源电压，满足不同场合的电源供给，适合低电压电网地区的使用要求4.18高压脉冲主机可内置蓄电池（选购），可在外部电源断电瞬时自动切换，内置蓄电池能继续提供8~10小时的持续运行。当选择外接后备直流电源方式时，可持续工作。5.技术指标5．1基本参数5.1.1脉冲电压峰值:低压输出500V~900V,高压输出2.5kV~10kV可调5.1.2脉冲电流峰值：＜10A（0.3ms以上时＜300Ma5.1.3脉冲宽度（脉冲持续时间）：≤0.1s5.1.4脉冲间隔时间：1.2s5.1.5脉冲电量：≤2.5mC5.1.6脉冲输出能量：≤5.0J5.2供电电压:5.2.1市电输入：AC50Hz、220V(-30%~+10%)，低压输入：AC50Hz~400Hz、16V~48V（连续范围），低压输入：DC16V~48V（连续范围），内置后备电源：12V/4Ah密封免维护蓄电池5.2.2交流输入功率：约15W5.3操作性能5.3.1布防和撤防选择5.3.2输出高压脉冲：500V~900V,高压输出2.5kV~10kV共八档可调5.3.3报警延时时间：1s~9s连续可调5.3.4报警恢复时间：1s~99s连续可调5.3.5报警电压阀值：10%~90%连续可调5.3.6报警类型甄别：触网报警、断网报警、短路报警、主机故障报警、失电报警后备电池电压不足报警,拆机报警5.3.7报警开关量信号：每个防区都有独立的常开、常闭开关量，接点容许通过高达5A的负载电流5.3.8通讯方式：标准的RS485+MODBUS通信协议，通过接入主控制机网络可组成多达32防区的大周界5.3.9操作权限设置：每台主机都设有主管人员操作密码（密码为15），一般人员无法进行主机设定状态的修改5.4环境温度：-25℃~+55℃相对湿度：≤95%5.5外形尺寸LxBxH300mmx230mmx110mm5.6重量:约4kg（不含蓄电池）6．安全性...
