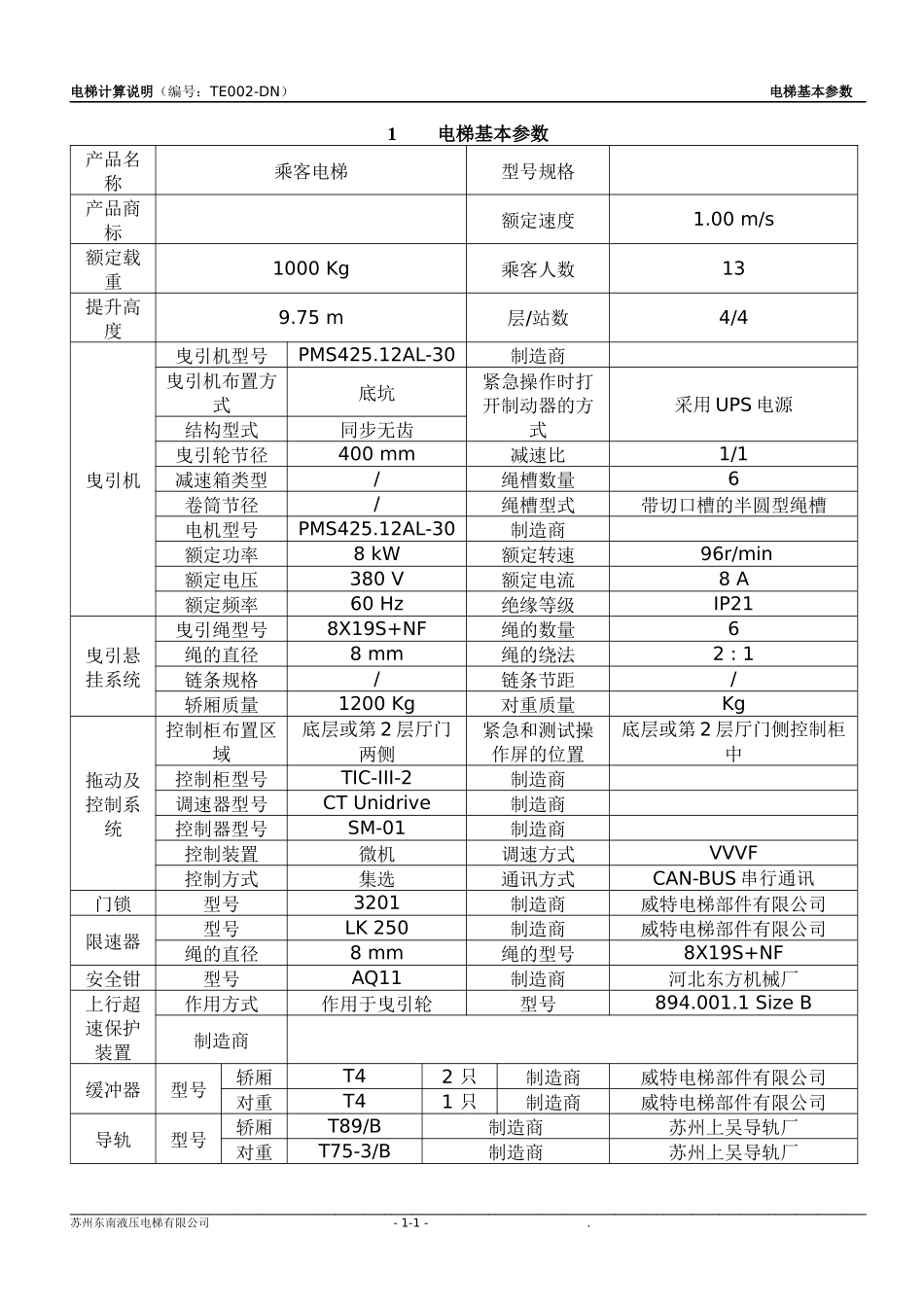

电梯计算说明（编号：TE002-DN）电梯基本参数1电梯基本参数产品名称乘客电梯型号规格产品商标额定速度1.00m/s额定载重1000Kg乘客人数13提升高度9.75m层/站数4/4曳引机曳引机型号PMS425.12AL-30制造商曳引机布置方式底坑紧急操作时打开制动器的方式采用UPS电源结构型式同步无齿曳引轮节径400mm减速比1/1减速箱类型/绳槽数量6卷筒节径/绳槽型式带切口槽的半圆型绳槽电机型号PMS425.12AL-30制造商额定功率8kW额定转速96r/min额定电压380V额定电流8A额定频率60Hz绝缘等级IP21曳引悬挂系统曳引绳型号8X19S+NF绳的数量6绳的直径8mm绳的绕法2:1链条规格/链条节距/轿厢质量1200Kg对重质量Kg拖动及控制系统控制柜布置区域底层或第2层厅门两侧紧急和测试操作屏的位置底层或第2层厅门侧控制柜中控制柜型号TIC-III-2制造商调速器型号CTUnidrive制造商控制器型号SM-01制造商控制装置微机调速方式VVVF控制方式集选通讯方式CAN-BUS串行通讯门锁型号3201制造商威特电梯部件有限公司限速器型号LK250制造商威特电梯部件有限公司绳的直径8mm绳的型号8X19S+NF安全钳型号AQ11制造商河北东方机械厂上行超速保护装置作用方式作用于曳引轮型号894.001.1SizeB制造商缓冲器型号轿厢T42只制造商威特电梯部件有限公司对重T41只制造商威特电梯部件有限公司导轨型号轿厢T89/B制造商苏州上吴导轨厂对重T75-3/B制造商苏州上吴导轨厂__________________________________________________________________________________________________________________苏州东南液压电梯有限公司-1-1-.电梯计算说明（编号：TE002-DN）电梯基本参数层门型式中分自动门轿门型式中分自动门轿厢尺寸1600×1400×2250mm井道尺寸2600×2260×14850mm2电梯选用参数编号参数名称参数值备注1额定载重量Q1000Kg2额定速度V1.00m/s3曳引比2:14曳引轮节径D400mm5曳引轮上半圆槽的切口角β95°6曳引绳在曳引轮上的包角a180°7曳引钢丝绳直径8mm8曳引钢丝绳根数69曳引钢丝绳单位长度重量0.222Kg/m10补偿链型号/11补偿链单位长度重量/12随行电缆型号TVVBP-4413随行电缆单位长度重量0.98Kg/m14计算用提升高度H9.75m15顶层高度Hh3700mm16底坑深度Dpit1400mm__________________________________________________________________________________________________________________苏州东南液压电梯有限公司-1-2-.电梯计算说明（编号：TE002-DN）电梯基本参数3计算依据本电梯计算说明的基本依据为：《GB7588-2003电梯制造与安装安全规范》。4井道顶层及底坑空间计算4.1井道顶层空间计算4.1.1有关电梯井道顶层空间的要求：根据《GB7588-2003电梯制造与安装安全规范》中5.7.1，本类型乘客电梯井道顶层空间应达到以下要求:（1）当对重完全压在它的缓冲器上时，应同时满足下面四个条件：a.轿厢导轨的长度应能提供不小于0.1+0.035V2(m)的进一步的制导行程；按本类型乘客电梯的额定速度为1.00m/s来计算，则轿厢导轨的长度应能提供不小于0.135m的进一步的制导行程;b.符合《GB7588-2003电梯制造与安装安全规范》中8.13.2尺寸要求的轿顶最高面积的水平面与位于轿厢投影部分井道顶最低部件的水平面之间的自由垂直距离不应小于1.0+0.035V2(m)；按本类型乘客电梯的额定速度为1.00m/s来计算，则该垂直距离应不小于1.035m;c.井道顶的最低部件与：1）固定在轿厢顶上的设备的最高部件之间的自由垂直距离[不包括下面2]所述及的部件]，不应小于0.3+0.035V2(m)；按本类型乘客电梯的额定速度为1.00m/s来计算，则该垂直距离应不小于0.335m;2）导靴或滚轮、曳引绳附件和垂直滑动门的横梁或部件的最高部分之间的自由垂直距离不应小于0.1+0.035V2(m)；按本类型乘客电梯的额定速度为1.00m/s来计算，则该垂直距离应不小于0.135m;d.轿厢上方应有足够的空间，该空间的大小以能容纳一个不小于0.50mx0.60mX0.80m的长方体为准，任一平面朝下放置即可。（2）当轿厢完全压在它的缓冲器上时，对重导轨的长度应能提供不小于0.1+0.035V2(m)的进一步的制导行程；按本类型乘客电梯的额定速度为1.00m/s来计算，则对重导轨的长度应能提供不小于0.135m的进一步的制导行程。4.1.2轿厢导轨制导行程...
