第 13 章 门电路和组合逻辑电路VIP免费

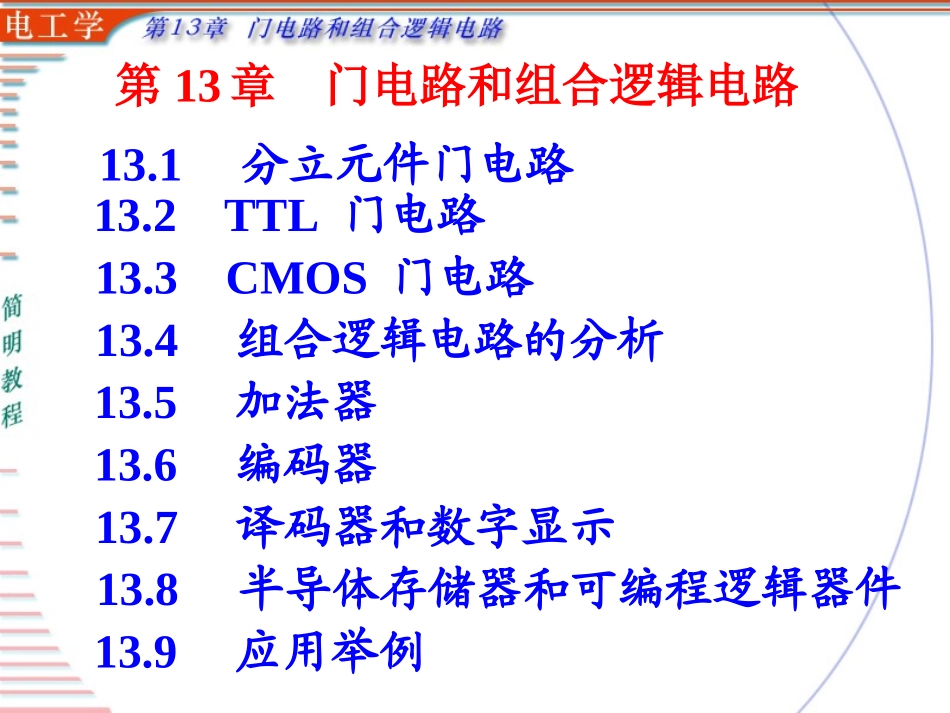

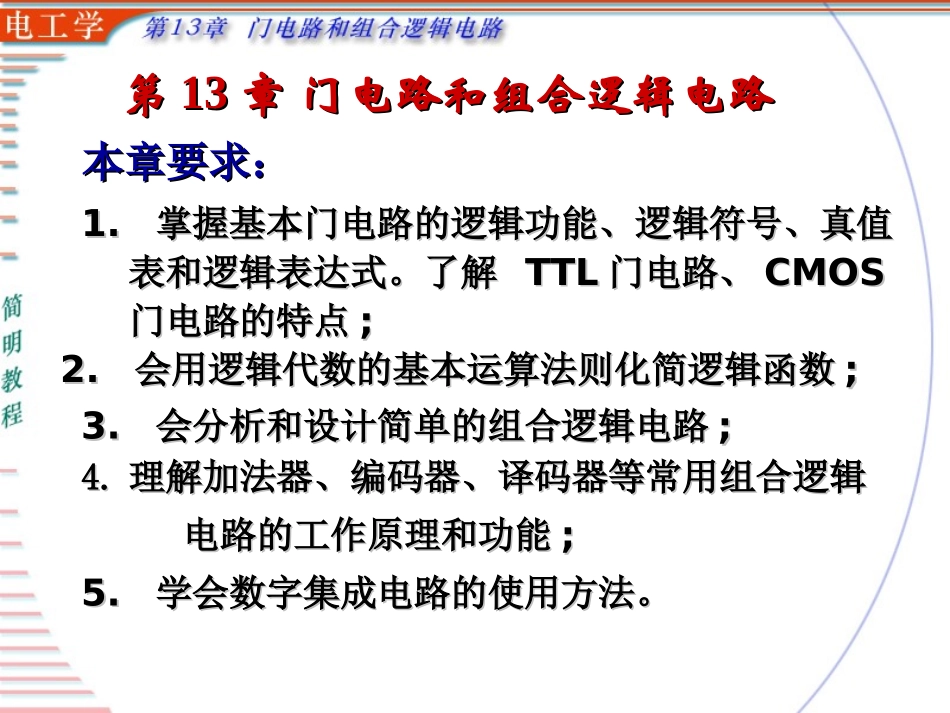

13.1分立元件门电路13.3CMOS门电路13.2TTL门电路第13章门电路和组合逻辑电路13.4组合逻辑电路的分析13.5加法器13.6编码器13.7译码器和数字显示13.8半导体存储器和可编程逻辑器件13.9应用举例1.1.掌握基本门电路的逻辑功能、逻辑符号、真值掌握基本门电路的逻辑功能、逻辑符号、真值表和逻辑表达式。了解表和逻辑表达式。了解TTLTTL门电路、门电路、CMOSCMOS门电路的特点门电路的特点;;3.3.会分析和设计简单的组合逻辑电路会分析和设计简单的组合逻辑电路;;4.4.理解加法器、编码器、译码器等常用组合逻辑理解加法器、编码器、译码器等常用组合逻辑电路的工作原理和功能电路的工作原理和功能;;5.5.学会数字集成电路的使用方法。学会数字集成电路的使用方法。本章要求：本章要求：2.2.会用逻辑代数的基本运算法则化简逻辑函数会用逻辑代数的基本运算法则化简逻辑函数;;第第1313章门电路和组合逻辑电路章门电路和组合逻辑电路1.1.模拟信号：模拟信号：随时间连续变化的信号随时间连续变化的信号正弦波信号正弦波信号tt三角波信号三角波信号tt电子电路中的信号分为两大类：模拟信号和数字信号模拟信号和数字信号处理模拟信号的电路称为模拟电路处理模拟信号的电路称为模拟电路。。如整流电路、如整流电路、放大电路等，注重研究的是输入和输出信号间的大小及放大电路等，注重研究的是输入和输出信号间的大小及相位关系。相位关系。在模拟电路中，晶体管三极管通常工作在放大区。在模拟电路中，晶体管三极管通常工作在放大区。2.2.数字信号数字信号是一种跃变信号，并且持续时间短暂。是一种跃变信号，并且持续时间短暂。尖顶波尖顶波t矩形波矩形波t处理数字信号的电路称为数字电路处理数字信号的电路称为数字电路，它注重研究，它注重研究的是输入、输出信号之间的逻辑关系。的是输入、输出信号之间的逻辑关系。在数字电路中，晶体管一般工作在截止区和饱在数字电路中，晶体管一般工作在截止区和饱和区，起开关的作用。和区，起开关的作用。13.1.1门电路的基本概念13.1分立元件门电路门电路：实现各种逻辑关系的电路分析逻辑电路时只用两种相反的工作状态，并用1或0表示。如开关接通用1表示，开关断开用0表示。灯亮可用1表示，灯灭可用0表示。正逻辑系统：高电位用1表示，低电位用0表示。负逻辑系统：高电位用0表示，低电位用1表示。基本逻辑关系为“与”、“或”、“非”“与”、“或”、“非”三种。220V+-设：开关断开、灯不亮用逻辑“设：开关断开、灯不亮用逻辑“0”0”表示，开表示，开关闭合、灯亮用逻辑“关闭合、灯亮用逻辑“1”1”表示。表示。逻辑表达式逻辑表达式：：Y=A•B1.“1.“与”逻辑关系与”逻辑关系““与”与”逻辑关系是指当决定某事件的条件逻辑关系是指当决定某事件的条件全部具备时，该事件才发生。全部具备时，该事件才发生。000101110100ABYBYA状态表状态表BY220VA+-2.“2.“或”逻辑关系或”逻辑关系““或”或”逻辑关系是指当决定某事件的条件逻辑关系是指当决定某事件的条件之一具备时，该事件就发生。之一具备时，该事件就发生。逻辑表达式：逻辑表达式：Y=A+B状态表状态表000111110110ABY3.“3.“非”逻辑关系非”逻辑关系““非”非”逻辑关系是否定或相反的意思。逻辑关系是否定或相反的意思。逻辑表达式：逻辑表达式：YY==AA状态表状态表101AY0Y220VA+-R13.1.213.1.2分立元件基本逻辑门电路分立元件基本逻辑门电路门电路主要有：与门、或门、非门、与非门电路主要有：与门、或门、非门、与非门、或非门、异或门等。门、或非门、异或门等。1.1.二极管“与”门电路二极管“与”门电路(1)(1)电路电路(2)(2)工作原理工作原理输入A、B、C全为高电平“1”，输出Y为“1”。输入A、B、C不全为“1”，输出Y为“0”。0V0V0V0V0V3V+U12VRDADCABYDBC3V3V3V0V00000010101011001000011001001111ABYC““与”门逻辑状态表与”门逻辑状态表0V3V(5)(5)逻辑功能：逻辑功能：即：有“0”出“0”，全“1”出“1”Y=ABC（（33）逻辑表达式：）逻辑表达式：（（77）逻辑符号：）逻辑符号：&ABYC00000010101011001000011001001111ABYC（（44）逻辑状态表）逻辑状态表（6）...
