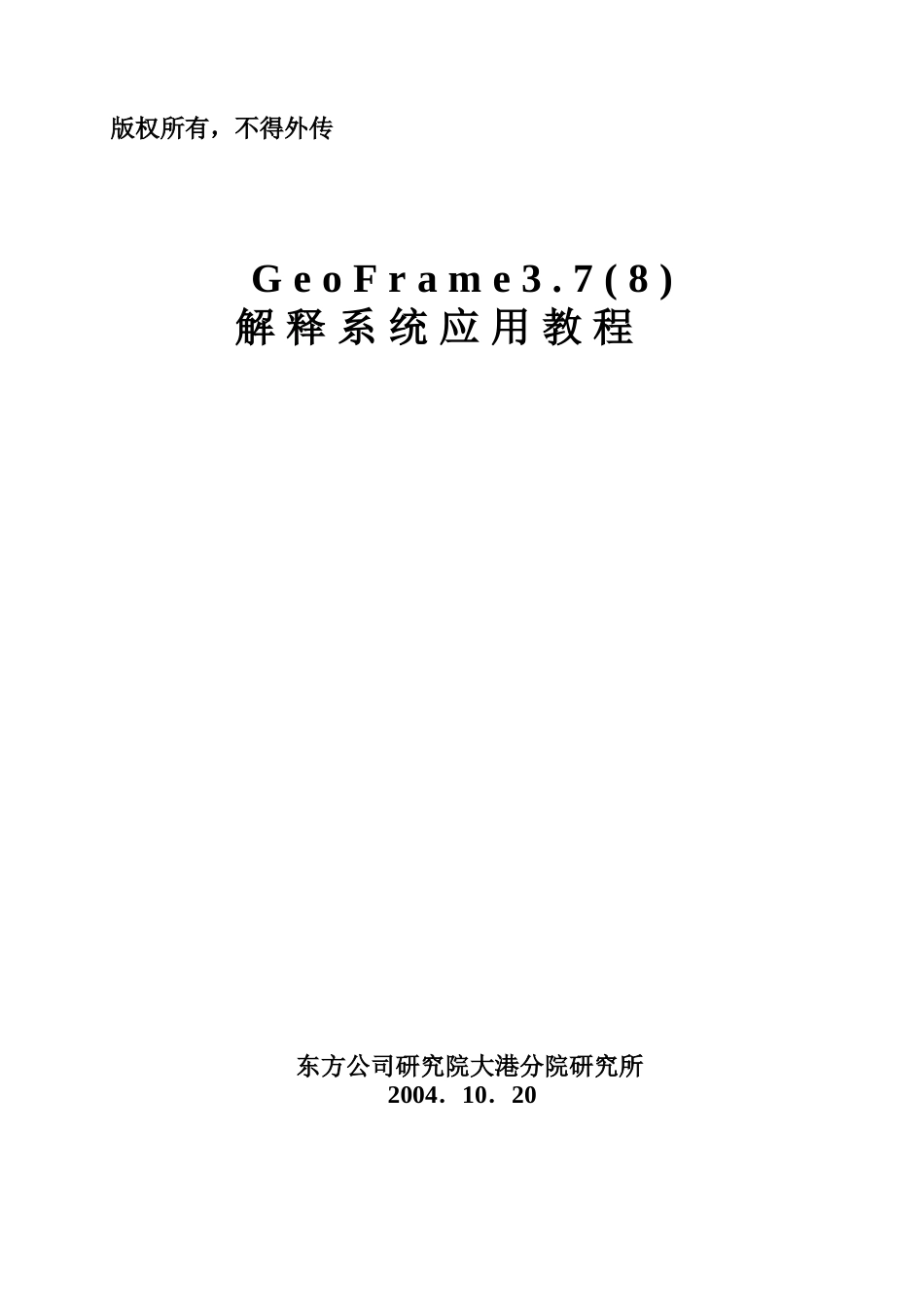

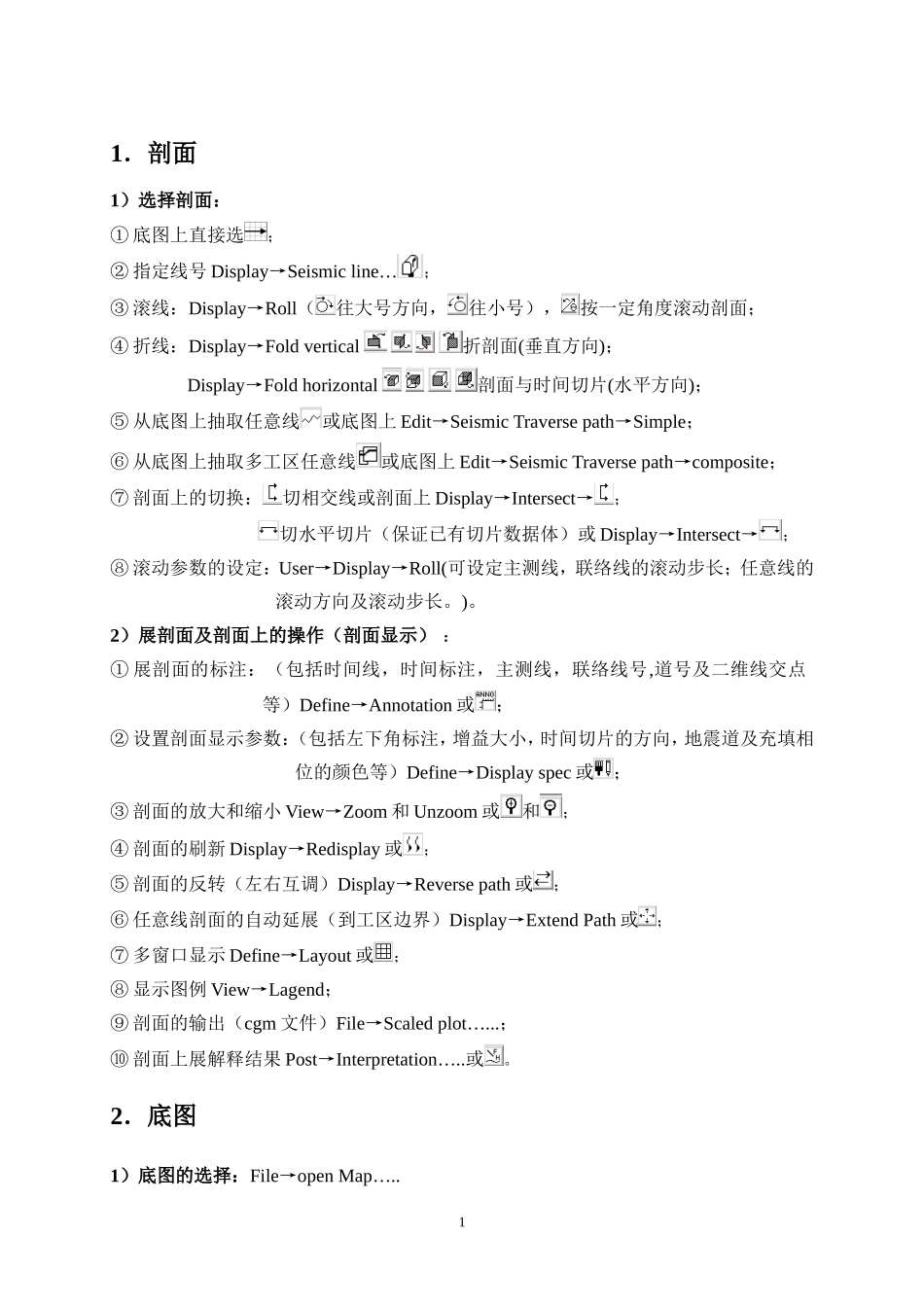

版权所有，不得外传GeoFrame3.7(8)解释系统应用教程东方公司研究院大港分院研究所2004．10．20目录1．剖面.................................................................................................12．底图.................................................................................................23．井.....................................................................................................24．地震解释.........................................................................................35．剖面上显示和标注的补充.............................................................56．有关项目的操作（在项目管理窗口）.........................................67．关于数据的输入输出与管理.........................................................78．合成地震记录的制作.....................................................................99．时间切片的产生与显示...............................................................1110．底图快速成图Gridding..............................................................111．剖面1）选择剖面：①底图上直接选；②指定线号Display→Seismicline…；③滚线：Display→Roll（往大号方向，往小号），按一定角度滚动剖面；④折线：Display→Foldvertical折剖面(垂直方向)；Display→Foldhorizontal剖面与时间切片(水平方向)；⑤从底图上抽取任意线或底图上Edit→SeismicTraversepath→Simple；⑥从底图上抽取多工区任意线或底图上Edit→SeismicTraversepath→composite；⑦剖面上的切换：切相交线或剖面上Display→Intersect→；切水平切片（保证已有切片数据体）或Display→Intersect→；⑧滚动参数的设定：User→Display→Roll(可设定主测线，联络线的滚动步长；任意线的滚动方向及滚动步长。)。2）展剖面及剖面上的操作（剖面显示）：①展剖面的标注：（包括时间线，时间标注，主测线，联络线号,道号及二维线交点等）Define→Annotation或；②设置剖面显示参数：（包括左下角标注，增益大小，时间切片的方向，地震道及充填相位的颜色等）Define→Displayspec或；③剖面的放大和缩小View→Zoom和Unzoom或和；④剖面的刷新Display→Redisplay或；⑤剖面的反转（左右互调）Display→Reversepath或；⑥任意线剖面的自动延展（到工区边界）Display→ExtendPath或；⑦多窗口显示Define→Layout或；⑧显示图例View→Lagend；⑨剖面的输出（cgm文件）File→Scaledplot…...；⑩剖面上展解释结果Post→Interpretation…..或。2．底图1）底图的选择：File→openMap…..12）底图的保存：File→Save:A:withInterpretation带解释结果保存到当前底图中。B:withoutInterpretation不带解释结果保存当前的底图。→Saveas:以用户命名的名字保存底图。3）底图的显示：①展工区：Post→Surveys…(包含要展的工区（二维或三维）所展工区的标准：测线网格，线号标注及颜色等)；②底图上的标注：User→MapAnnotations…（包括指北针，边框线，比例尺，坐标和经纬度，底图颜色等）或；③底图的放大或缩小：View→Zoom/unzoom或／；④底图的刷新：view→Refresh或；⑤底图的居中显示：View→center或；⑥底图上展已保存的任意线：Post→SeismicPaths…或；⑦底图上展解释结果：Post→Interpretation…或（其中包括层、断层、断点、断层道等，还有色标Spectrun）。3．井1）井集：剖面上定义井集：Define→BorehoreSet…（可创建、删除、修改）。底图上定义井集：Edit→BroeholeSet→①CreatBoreholesetFromDisplay…从底图上定义井集（可圈、可点）；→②Creatsetfromlist…从列表中定义井集。2）井外观：剖面上定义井外观：Define→Boreholeappearance→Vertical…（可创建、修改、删除，还可定义展曲线及合成地震记录等）；底图上定义井外观：Edit→Boreholeset→BoreholeApparance…（可创建、修改、删除）。3）展井：剖面上展井：Post→Boreholes…或。底图上展井：Post→Bor...
