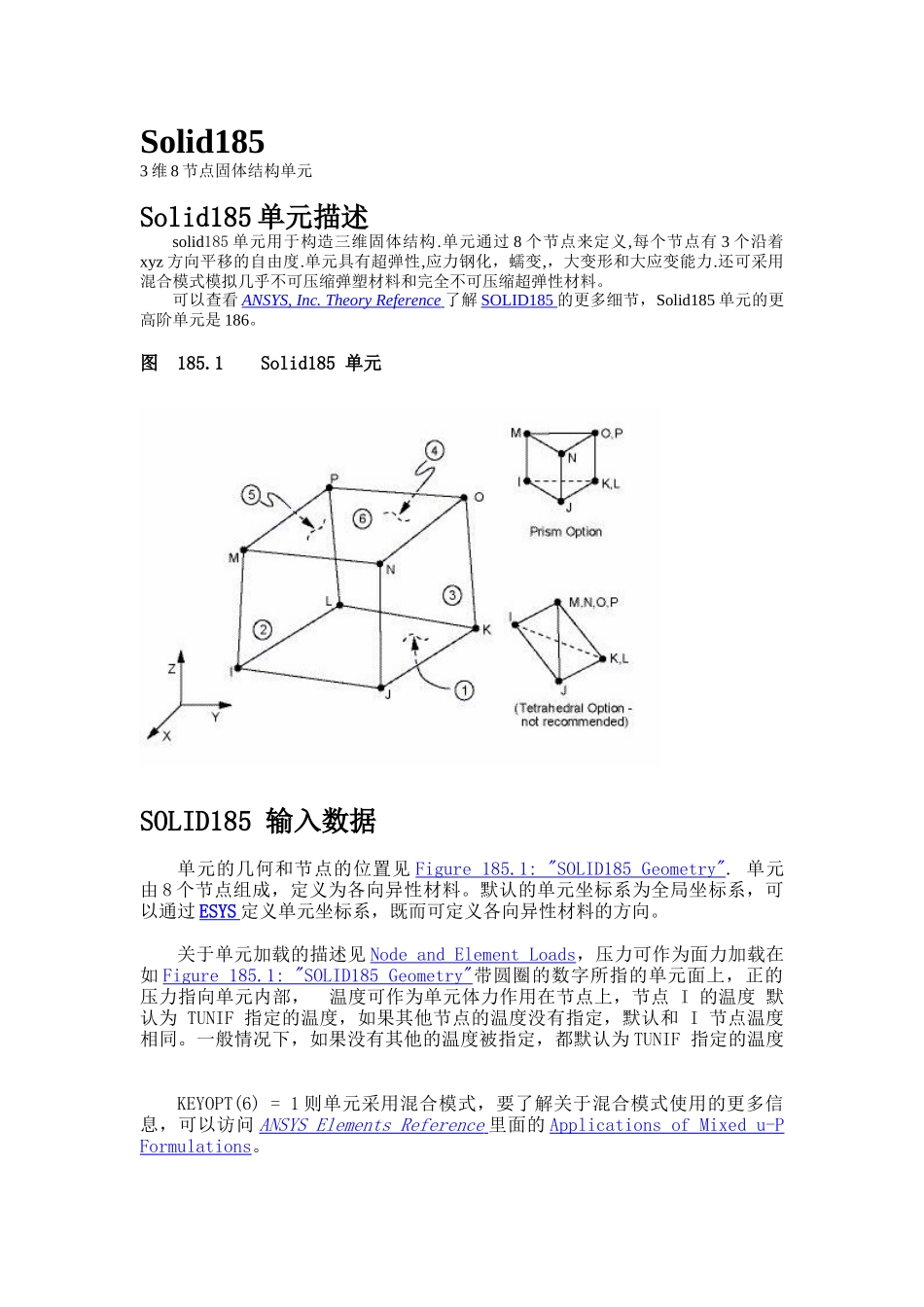

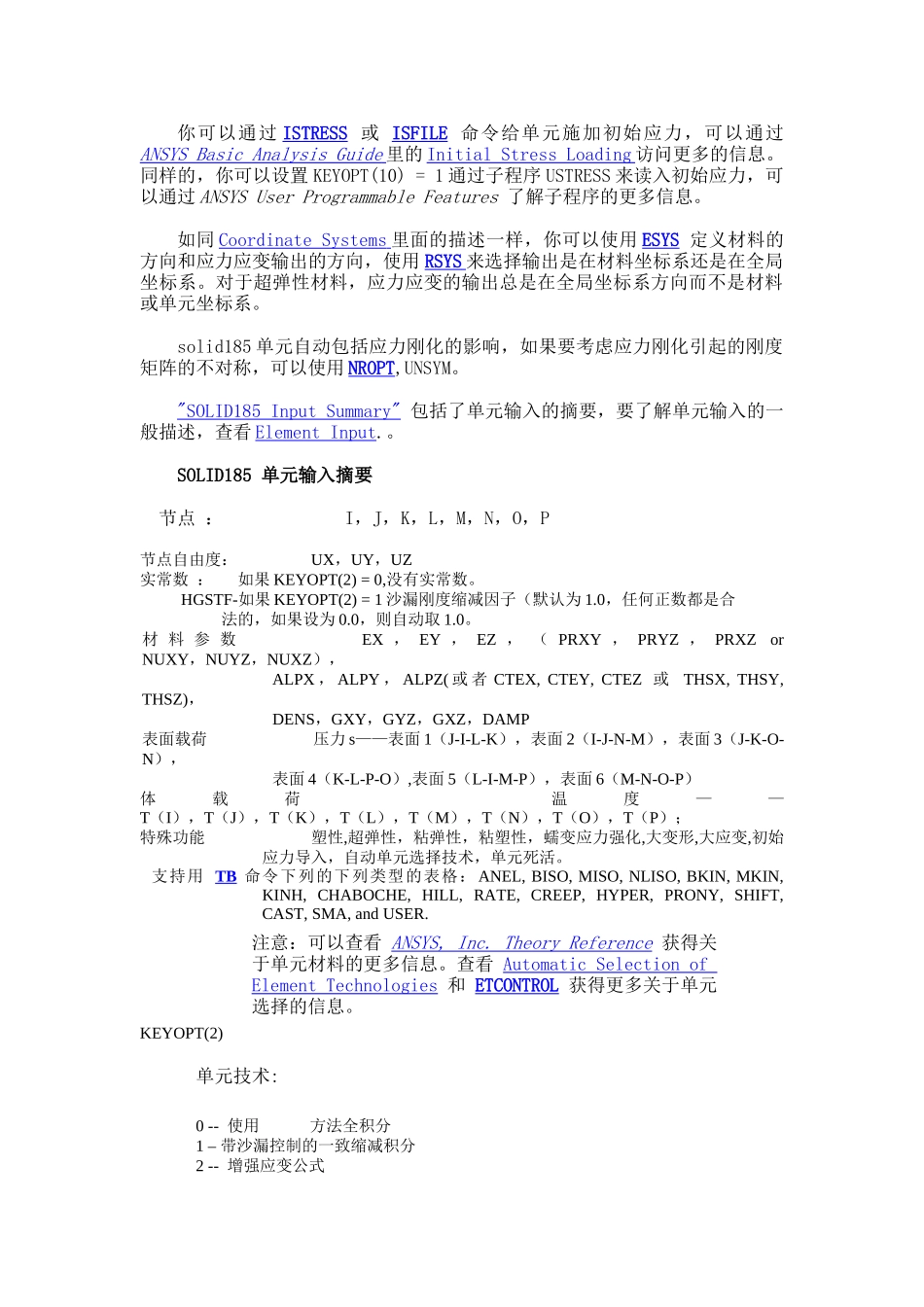

Solid1853维8节点固体结构单元Solid185单元描述solid185单元用于构造三维固体结构.单元通过8个节点来定义,每个节点有3个沿着xyz方向平移的自由度.单元具有超弹性,应力钢化，蠕变,，大变形和大应变能力.还可采用混合模式模拟几乎不可压缩弹塑材料和完全不可压缩超弹性材料。可以查看ANSYS,Inc.TheoryReference了解SOLID185的更多细节，Solid185单元的更高阶单元是186。图185.1Solid185单元SOLID185输入数据单元的几何和节点的位置见Figure185.1:"SOLID185Geometry".单元由8个节点组成，定义为各向异性材料。默认的单元坐标系为全局坐标系，可以通过ESYS定义单元坐标系，既而可定义各向异性材料的方向。关于单元加载的描述见NodeandElementLoads，压力可作为面力加载在如Figure185.1:"SOLID185Geometry"带圆圈的数字所指的单元面上，正的压力指向单元内部，温度可作为单元体力作用在节点上，节点I的温度默认为TUNIF指定的温度，如果其他节点的温度没有指定，默认和I节点温度相同。一般情况下，如果没有其他的温度被指定，都默认为TUNIF指定的温度KEYOPT(6)=1则单元采用混合模式，要了解关于混合模式使用的更多信息，可以访问ANSYSElementsReference里面的ApplicationsofMixedu-PFormulations。你可以通过ISTRESS或ISFILE命令给单元施加初始应力，可以通过ANSYSBasicAnalysisGuide里的InitialStressLoading访问更多的信息。同样的，你可以设置KEYOPT(10)=1通过子程序USTRESS来读入初始应力，可以通过ANSYSUserProgrammableFeatures了解子程序的更多信息。如同CoordinateSystems里面的描述一样，你可以使用ESYS定义材料的方向和应力应变输出的方向，使用RSYS来选择输出是在材料坐标系还是在全局坐标系。对于超弹性材料，应力应变的输出总是在全局坐标系方向而不是材料或单元坐标系。solid185单元自动包括应力刚化的影响，如果要考虑应力刚化引起的刚度矩阵的不对称，可以使用NROPT,UNSYM。"SOLID185InputSummary"包括了单元输入的摘要，要了解单元输入的一般描述，查看ElementInput.。SOLID185单元输入摘要节点：I，J，K，L，M，N，O，P节点自由度：UX，UY，UZ实常数：如果KEYOPT(2)=0,没有实常数。HGSTF-如果KEYOPT(2)=1沙漏刚度缩减因子（默认为1.0，任何正数都是合法的，如果设为0.0，则自动取1.0。材料参数EX，EY，EZ，（PRXY，PRYZ，PRXZorNUXY，NUYZ，NUXZ），ALPX，ALPY，ALPZ(或者CTEX,CTEY,CTEZ或THSX,THSY,THSZ)，DENS，GXY，GYZ，GXZ，DAMP表面载荷压力s——表面1（J-I-L-K），表面2（I-J-N-M），表面3（J-K-O-N），表面4（K-L-P-O）,表面5（L-I-M-P），表面6（M-N-O-P）体载荷温度——T（I），T（J），T（K），T（L），T（M），T（N），T（O），T（P）；特殊功能塑性,超弹性，粘弹性，粘塑性，蠕变应力强化,大变形,大应变,初始应力导入，自动单元选择技术，单元死活。支持用TB命令下列的下列类型的表格：ANEL,BISO,MISO,NLISO,BKIN,MKIN,KINH,CHABOCHE,HILL,RATE,CREEP,HYPER,PRONY,SHIFT,CAST,SMA,andUSER.注意：可以查看ANSYS,Inc.TheoryReference获得关于单元材料的更多信息。查看AutomaticSelectionofElementTechnologies和ETCONTROL获得更多关于单元选择的信息。KEYOPT(2)单元技术:0--使用方法全积分1–带沙漏控制的一致缩减积分2--增强应变公式3--简单增强应变公式KEYOPT(6)单元公式:0--使用纯位移模式（默认）1--使用混合模式KEYOPT(10)用户定义初始应力:0--没有用户子程序提供初始应力（默认）1--通过用户子程序读取初始应力注意：参见GuidetoANSYSUserProgrammableFeatures得到关于子程序编写的细节。SOLID185单元技术SOLID185使用方法(选择缩减积分方法)，一致缩减积分方法，或者增强应变方法，如下所述：方法(选择缩减积分方法)这种方法有助于在几乎不可压缩情况下预防体积锁定，这种方法在单元的高斯积分点上用体积应变代替平均体积应变。然而，此种方法不能预防任何在弯曲问题时的剪切锁定，在这种情况下，应该采用应变增强模式。如果不能十分确定弯曲行为是否发生，推荐使用应变增强模式。可以参看ANSYS,Inc.TheoryReference.了解更多信息。一致缩减积分因为...
