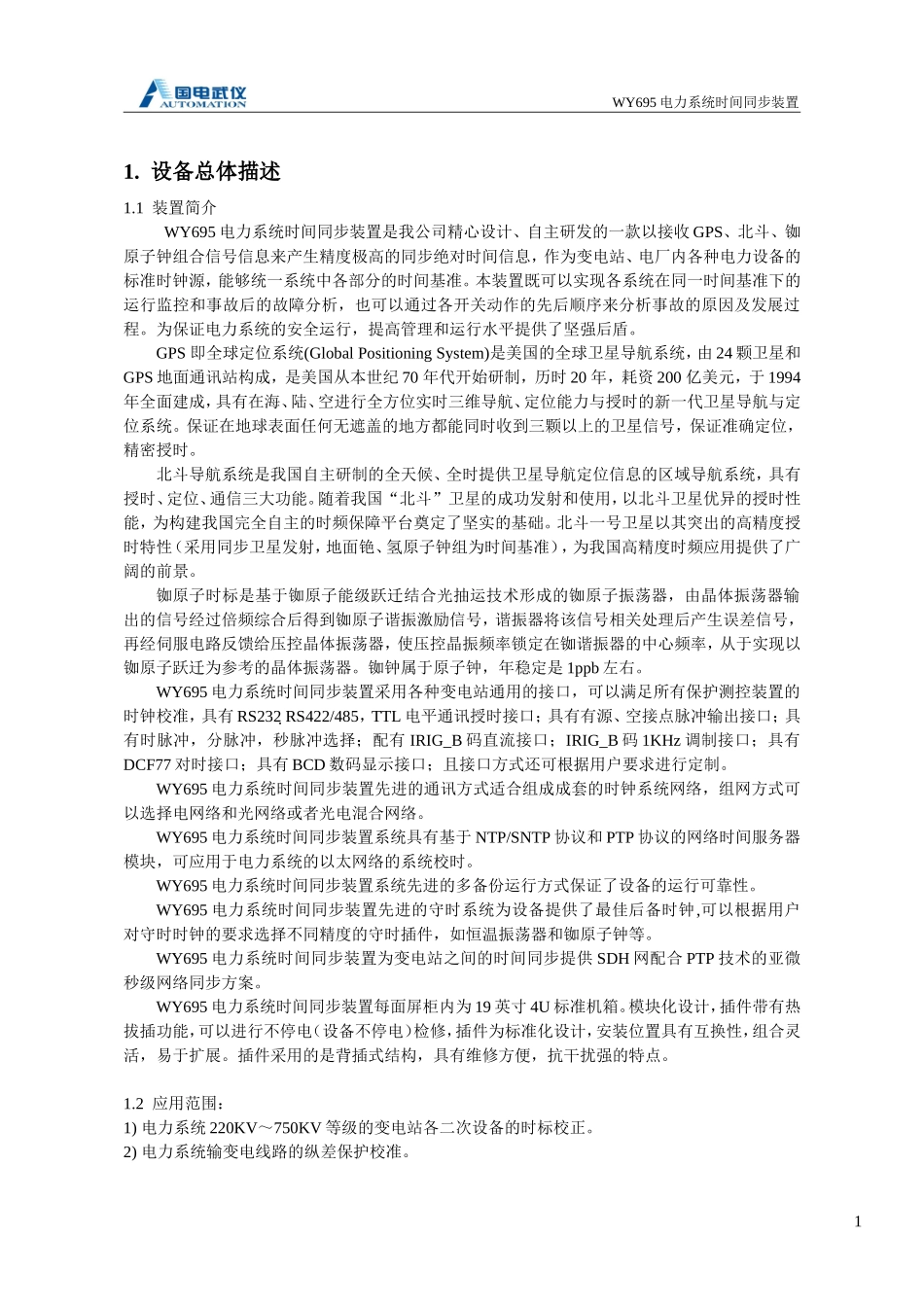

WY695电力系统时间同步装置用户使用手册（Ver2.0）武汉国电武仪电力自动化设备有限公司WuHanGuoDian-WuYiElectricPowerAutomationEquipmentCo,.Ltd.中国•武汉2WY695电力系统时间同步装置1.设备总体描述1.1装置简介WY695电力系统时间同步装置是我公司精心设计、自主研发的一款以接收GPS、北斗、铷原子钟组合信号信息来产生精度极高的同步绝对时间信息，作为变电站、电厂内各种电力设备的标准时钟源，能够统一系统中各部分的时间基准。本装置既可以实现各系统在同一时间基准下的运行监控和事故后的故障分析，也可以通过各开关动作的先后顺序来分析事故的原因及发展过程。为保证电力系统的安全运行，提高管理和运行水平提供了坚强后盾。GPS即全球定位系统(GlobalPositioningSystem)是美国的全球卫星导航系统，由24颗卫星和GPS地面通讯站构成，是美国从本世纪70年代开始研制，历时20年，耗资200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航、定位能力与授时的新一代卫星导航与定位系统。保证在地球表面任何无遮盖的地方都能同时收到三颗以上的卫星信号，保证准确定位，精密授时。北斗导航系统是我国自主研制的全天候、全时提供卫星导航定位信息的区域导航系统，具有授时、定位、通信三大功能。随着我国“北斗”卫星的成功发射和使用，以北斗卫星优异的授时性能，为构建我国完全自主的时频保障平台奠定了坚实的基础。北斗一号卫星以其突出的高精度授时特性（采用同步卫星发射，地面铯、氢原子钟组为时间基准），为我国高精度时频应用提供了广阔的前景。铷原子时标是基于铷原子能级跃迁结合光抽运技术形成的铷原子振荡器，由晶体振荡器输出的信号经过倍频综合后得到铷原子谐振激励信号，谐振器将该信号相关处理后产生误差信号，再经伺服电路反馈给压控晶体振荡器，使压控晶振频率锁定在铷谐振器的中心频率，从于实现以铷原子跃迁为参考的晶体振荡器。铷钟属于原子钟，年稳定是1ppb左右。WY695电力系统时间同步装置采用各种变电站通用的接口，可以满足所有保护测控装置的时钟校准，具有RS232RS422/485，TTL电平通讯授时接口；具有有源、空接点脉冲输出接口；具有时脉冲，分脉冲，秒脉冲选择；配有IRIG_B码直流接口；IRIG_B码1KHz调制接口；具有DCF77对时接口；具有BCD数码显示接口；且接口方式还可根据用户要求进行定制。WY695电力系统时间同步装置先进的通讯方式适合组成成套的时钟系统网络，组网方式可以选择电网络和光网络或者光电混合网络。WY695电力系统时间同步装置系统具有基于NTP/SNTP协议和PTP协议的网络时间服务器模块，可应用于电力系统的以太网络的系统校时。WY695电力系统时间同步装置系统先进的多备份运行方式保证了设备的运行可靠性。WY695电力系统时间同步装置先进的守时系统为设备提供了最佳后备时钟,可以根据用户对守时时钟的要求选择不同精度的守时插件，如恒温振荡器和铷原子钟等。WY695电力系统时间同步装置为变电站之间的时间同步提供SDH网配合PTP技术的亚微秒级网络同步方案。WY695电力系统时间同步装置每面屏柜内为19英寸4U标准机箱。模块化设计，插件带有热拔插功能，可以进行不停电（设备不停电）检修，插件为标准化设计，安装位置具有互换性，组合灵活，易于扩展。插件采用的是背插式结构，具有维修方便，抗干扰强的特点。1.2应用范围：1)电力系统220KV～750KV等级的变电站各二次设备的时标校正。2)电力系统输变电线路的纵差保护校准。1WY695电力系统时间同步装置3)电力系统PMU辅助应用。4)非电力系统的时间标记如GSM网、CDMA网和广播电视系统。1.3符合标准：《GJB2242-1994时间装置通用规范》《GJB2991-1997B时间码接口终端》《IRIGSTANDARD200-98IRIGSERIALTIMECODEFORMATS(FormatB)》《IEEEstd1344StandardforSynchrophasorsforPowerSystems》IEEENetworkWorkingGroupRFC-1305NetworkTimeProtocol(NTP)IEEENetworkWorkingGroupRFC-1769SimpleNetworkTimeProtocol(SNTP)《GB/T15527-1995船用全球定位系统（GSM）接收通用技术条件》《IEEE1588网络测量和控制系统的精密时钟同步协议标准》《GB11014-1990平衡电压数字接口电路的电...
