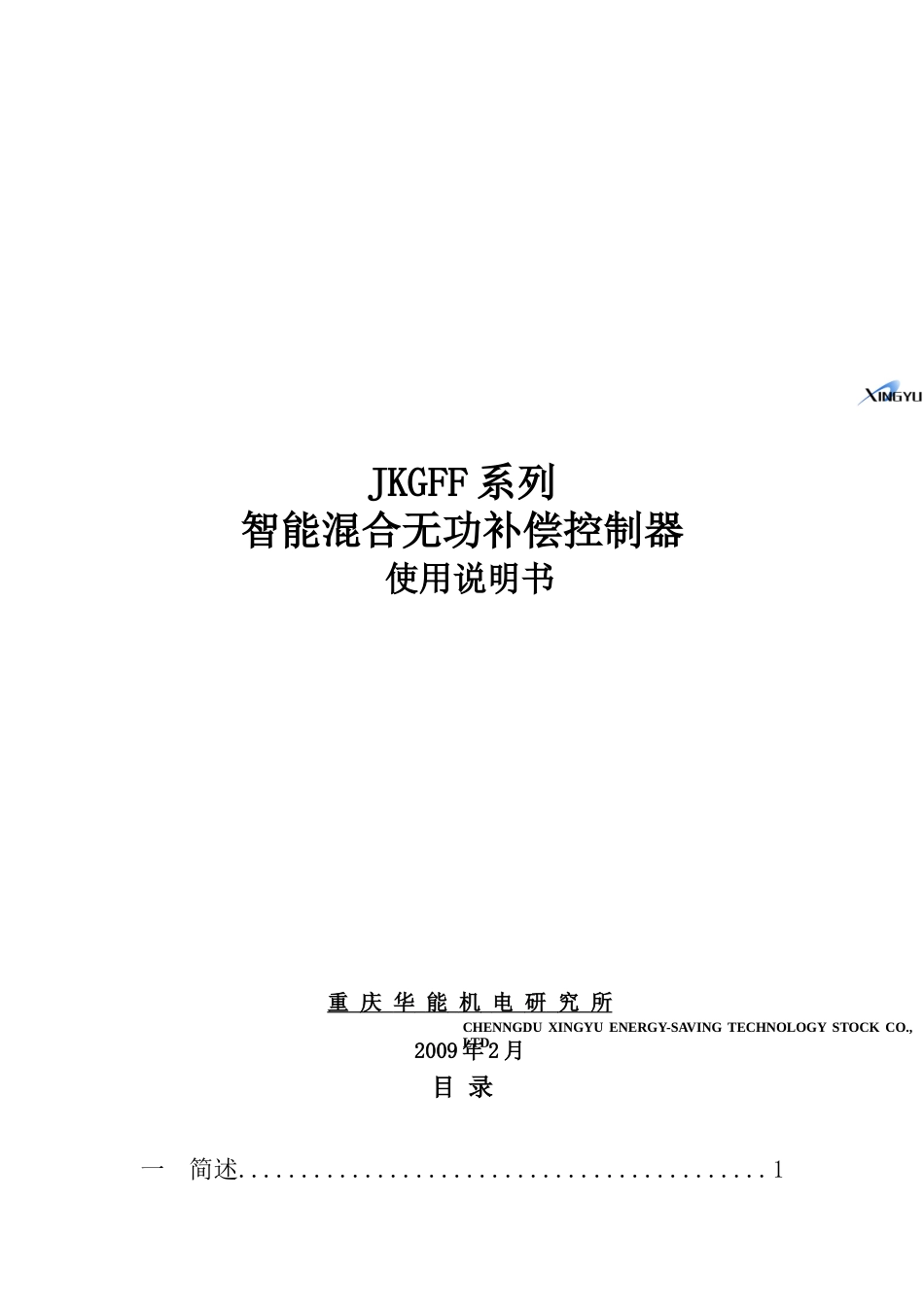

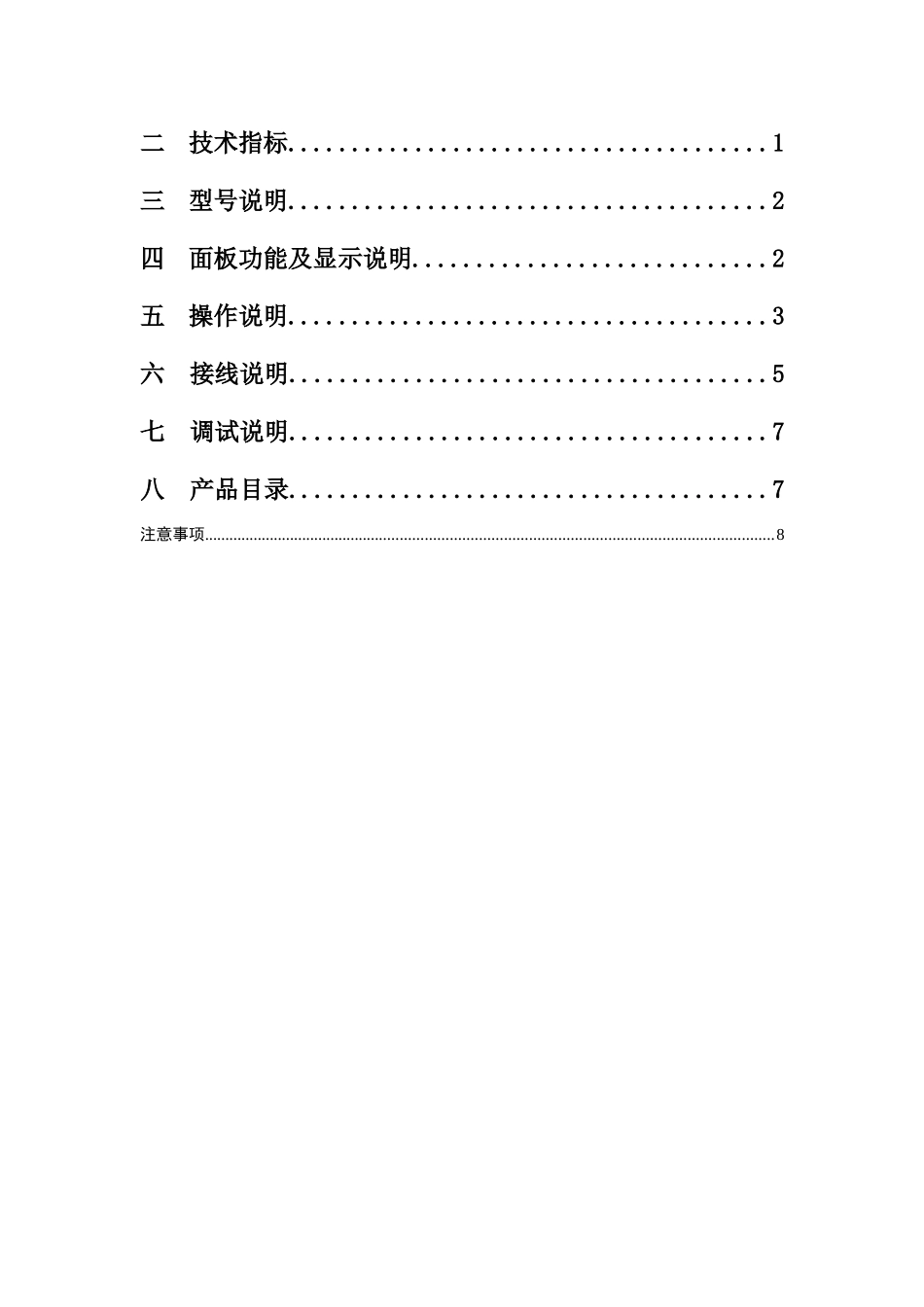

JKGFF系列智能混合无功补偿控制器使用说明书重庆华能机电研究所2009年2月目录一简述..........................................1CHENNGDUXINGYUENERGY-SAVINGTECHNOLOGYSTOCKCO.,LTD二技术指标......................................1三型号说明......................................2四面板功能及显示说明............................2五操作说明......................................3六接线说明......................................5七调试说明......................................7八产品目录......................................7注意事项..........................................................................................................................................8一简述JKGFF系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。二技术指标2．1产品引用标准GB/T15576-2008低压无功功率静态补偿装置总技术条件DL/T597-1996低压无功补偿控制器订货技术条件JB/T9663－1999低压无功功率自动补偿控制器2．2环境条件环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃相对湿度：40℃时20%～90%；50℃时90%大气压力：79.5kPa～106.0kPa（海拔2500m及以下）2．3电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5%2．4电压输入模拟量：220V（混合补偿）或380V（三相均衡补偿）2．5测量精度电压模拟量（80%～120%额定值）：0.5级电流模拟量（20%～100%额定值）：0.5级相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6补偿方式及投切方式补偿方式：混合补偿（三相分相补偿与三相均衡补偿相结合）投切方式：循环投切2．7浏览实时运行参数混合补偿：三相电压Ua、Ub、Uc(V)；三相电流Ia、Ib、Ic(A)三相功率Qa、Qb、Qc(kvar)总的有功P(10kw)功率因数PF2．8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限1~999kvar切除门限：1~999kvar控制对象为电压时，控制门限设定范围：混合补偿型：电压投入180~230、切除门限：220V~264V过压保护值共补型：380V～460V；混合补偿型：220V～264V欠压保护值混合补偿型：140V～220V1动作延时时间1s～150s电流变比1(5：5)～999（4995：5）电容容量：0～99kvar；当容量为0时，表示此路未接电容动作误差：＜±20%；动作回差：6V～12V控制器灵敏度：K≤0.1A过电压保护分断总时限不大于60s；切投动作时间间隔不小于120s2．9输出触点容量12V或～220V。能适合复合开关、接触器、电子开关等不同投切元件2．10采样方式混合型交流采样：采集三相电压三相电流三型号说明JKGF□－□－□□J：控制输出触点220V/5A；Z：控制输出12V/0.2A输出路数设计序号（输出路数最大为12、18二种规格）补偿方式：F为混合补偿（共补与分补结合）；控制物理量：复合型*产品代号*注1：有电流输入时控制量为无功功率，否则为电压2四面板功能及显示说明运行方式状态指示投入：指示灯亮时表示有电容器准备投入切除：指示灯亮时表示有电容器准备切除超前：指示灯亮时表示相位超前滞后：指示灯亮时表示相位滞后过压：指示灯亮时表示当前电压已高于过压设定值欠压：指示灯亮时表示当前电压已低于欠压设定值数码管显示显示实时电量数据：交替显示名称、数据显示所设置的参数值自动/手动转换指示转换开关置自动位表示当前控制器的运行状态为自动方式，自动指示灯亮转换开关置手动位表示可以浏览和修改设置参数参数设置指示投入：电容器投...
