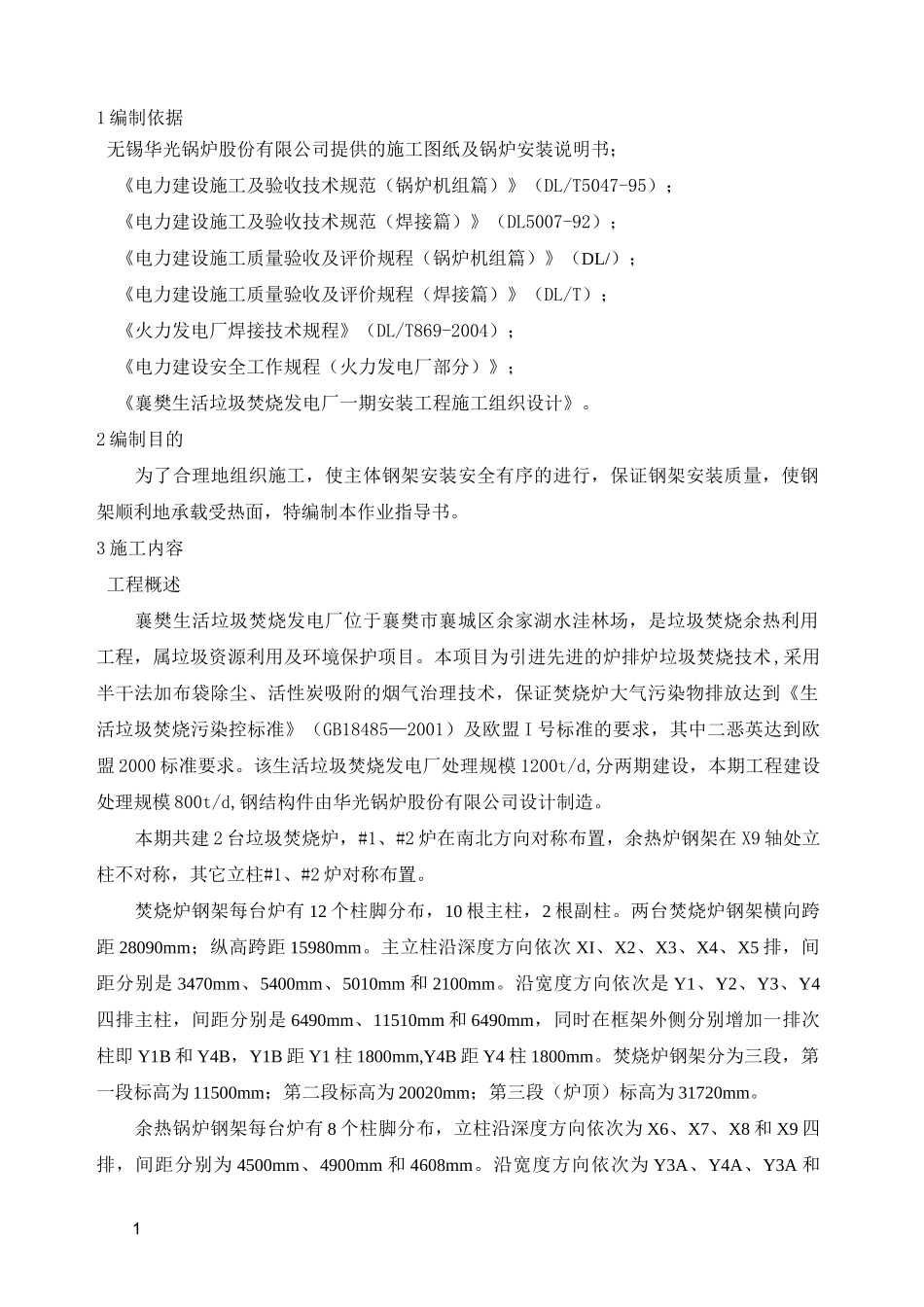

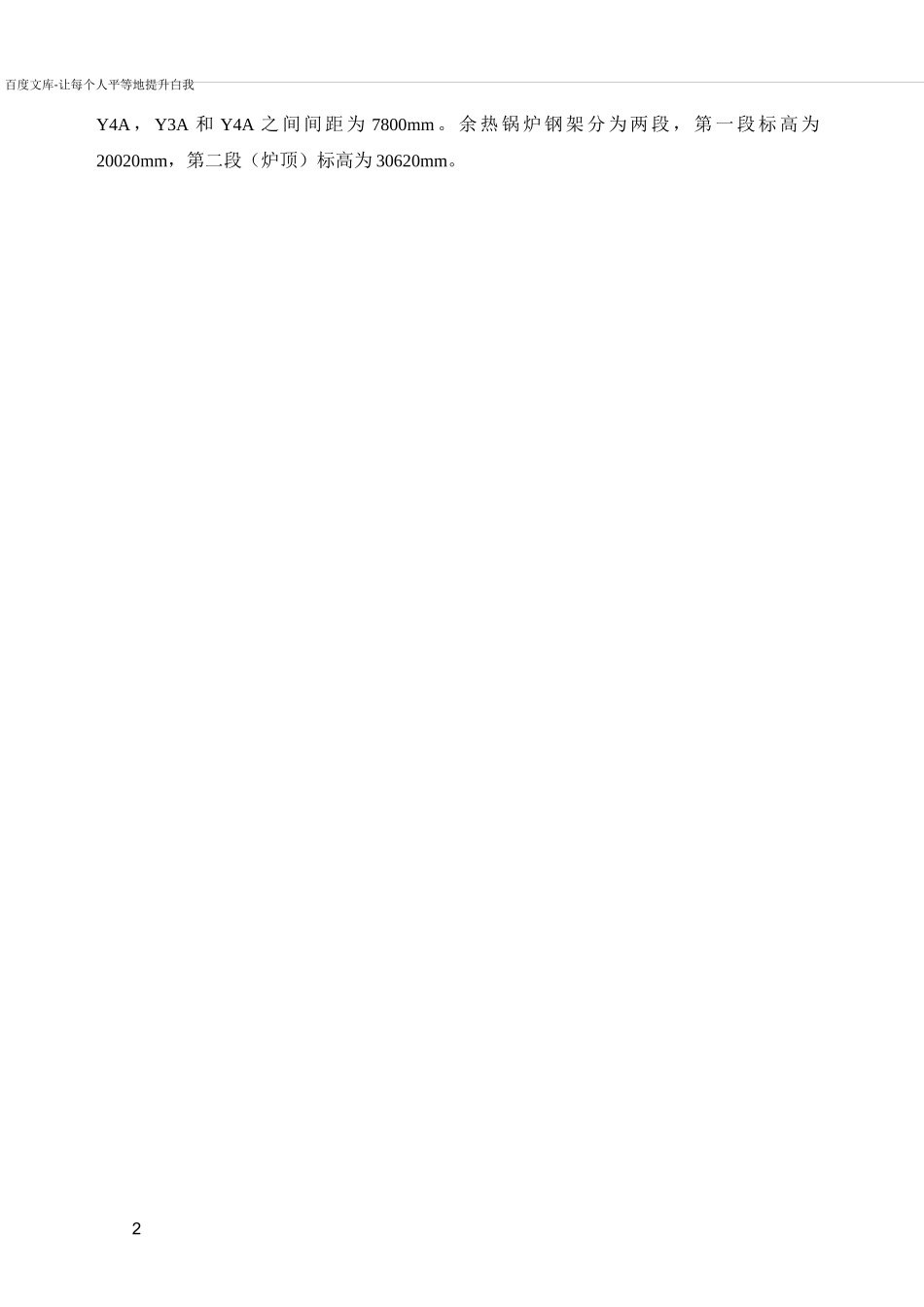

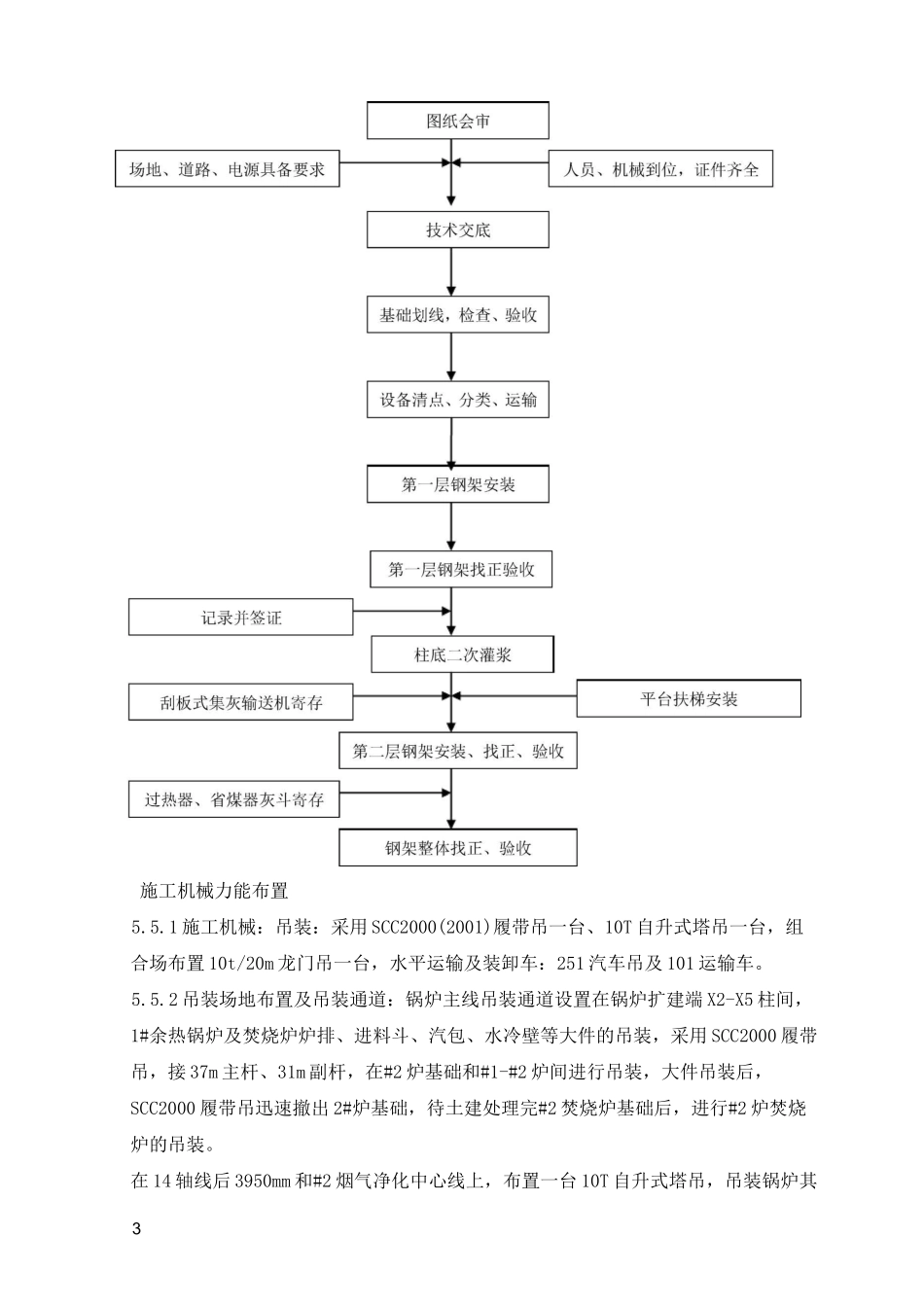

11编制依据无锡华光锅炉股份有限公司提供的施工图纸及锅炉安装说明书；《电力建设施工及验收技术规范（锅炉机组篇）》（DL/T5047-95）；《电力建设施工及验收技术规范（焊接篇）》（DL5007-92）；《电力建设施工质量验收及评价规程（锅炉机组篇）》（DL/）；《电力建设施工质量验收及评价规程（焊接篇）》（DL/T）；《火力发电厂焊接技术规程》（DL/T869-2004）；《电力建设安全工作规程（火力发电厂部分）》；《襄樊生活垃圾焚烧发电厂一期安装工程施工组织设计》。2编制目的为了合理地组织施工，使主体钢架安装安全有序的进行，保证钢架安装质量，使钢架顺利地承载受热面，特编制本作业指导书。3施工内容工程概述襄樊生活垃圾焚烧发电厂位于襄樊市襄城区余家湖水洼林场，是垃圾焚烧余热利用工程，属垃圾资源利用及环境保护项目。本项目为引进先进的炉排炉垃圾焚烧技术,采用半干法加布袋除尘、活性炭吸附的烟气治理技术，保证焚烧炉大气污染物排放达到《生活垃圾焚烧污染控标准》（GB18485—2001）及欧盟I号标准的要求，其中二恶英达到欧盟2000标准要求。该生活垃圾焚烧发电厂处理规模1200t/d,分两期建设，本期工程建设处理规模800t/d,钢结构件由华光锅炉股份有限公司设计制造。本期共建2台垃圾焚烧炉，#1、#2炉在南北方向对称布置，余热炉钢架在X9轴处立柱不对称，其它立柱#1、#2炉对称布置。焚烧炉钢架每台炉有12个柱脚分布，10根主柱，2根副柱。两台焚烧炉钢架横向跨距28090mm；纵高跨距15980mm。主立柱沿深度方向依次XI、X2、X3、X4、X5排，间距分别是3470mm、5400mm、5010mm和2100mm。沿宽度方向依次是Y1、Y2、Y3、Y4四排主柱，间距分别是6490mm、11510mm和6490mm，同时在框架外侧分别增加一排次柱即Y1B和Y4B，Y1B距Y1柱1800mm,Y4B距Y4柱1800mm。焚烧炉钢架分为三段，第一段标高为11500mm；第二段标高为20020mm；第三段（炉顶）标高为31720mm。余热锅炉钢架每台炉有8个柱脚分布，立柱沿深度方向依次为X6、X7、X8和X9四排，间距分别为4500mm、4900mm和4608mm。沿宽度方向依次为Y3A、Y4A、Y3A和百度文库-让每个人平等地提升白我2Y4A，Y3A和Y4A之间间距为7800mm。余热锅炉钢架分为两段，第一段标高为20020mm，第二段（炉顶）标高为30620mm。3施工机械力能布置5.5.1施工机械：吊装：采用SCC2000(2001)履带吊一台、10T自升式塔吊一台，组合场布置10t/20m龙门吊一台，水平运输及装卸车：251汽车吊及101运输车。5.5.2吊装场地布置及吊装通道：锅炉主线吊装通道设置在锅炉扩建端X2-X5柱间，1#余热锅炉及焚烧炉炉排、进料斗、汽包、水冷壁等大件的吊装，采用SCC2000履带吊，接37m主杆、31m副杆，在#2炉基础和#1-#2炉间进行吊装，大件吊装后，SCC2000履带吊迅速撤出2#炉基础，待土建处理完#2焚烧炉基础后，进行#2炉焚烧炉的吊装。在14轴线后3950mm和#2烟气净化中心线上，布置一台10T自升式塔吊，吊装锅炉其百度文库-让每个人平等地提升白我4余小件及烟气净化设备，10T自升式塔吊采用有效起升高度48.7米，工作半径55米工况。注：#1焚烧炉钢架第一层首先使用25t汽车吊进行吊装。焚烧炉大件寄存安装顺序为：振动输送机、分散机一排渣机一刮板输送机一炉排灰斗下集灰输送机f炉排灰斗f出渣口处水冷壁及刚性梁寄存f两侧墙水冷壁安装f前墙水冷壁安装一前隔墙水冷壁安装一后隔墙水冷壁安装一后墙水冷壁安装一汽包安装余热炉大件寄存顺序为：尾部侧墙水冷壁安装一省煤器和过热器灰斗安装一省煤器安装一蒸发器安装一一级过热器安装一二级过热器安装一三级过热器安装一出口烟道安装SCC2000(2001)履带吊吊车力能详见附件三：SCC2000(2001)履带吊吊车性能表。10t平臂吊力能详见附件四：10t平臂吊性能表。钢架施工方法5.6.1锅炉基础复查5.6.1.1标高检查：用水平仪检查锅炉基础的上平面标高，测量基准以土建单位给出的控制标高点为准。5.6.1.2复查基础中心线：在基础上各轴线的中心部位拉纵向和横向钢丝，进行校准,然后测量各轴线线的距离和对角线。5.6.1.3检查预埋地脚螺栓的中心位置和垂直度，以校准好的中心线为基准测量。5.6.1.4基础尺寸校正合格后在基础上划出明显的中心线。5.6.1.5测量中发现问...
