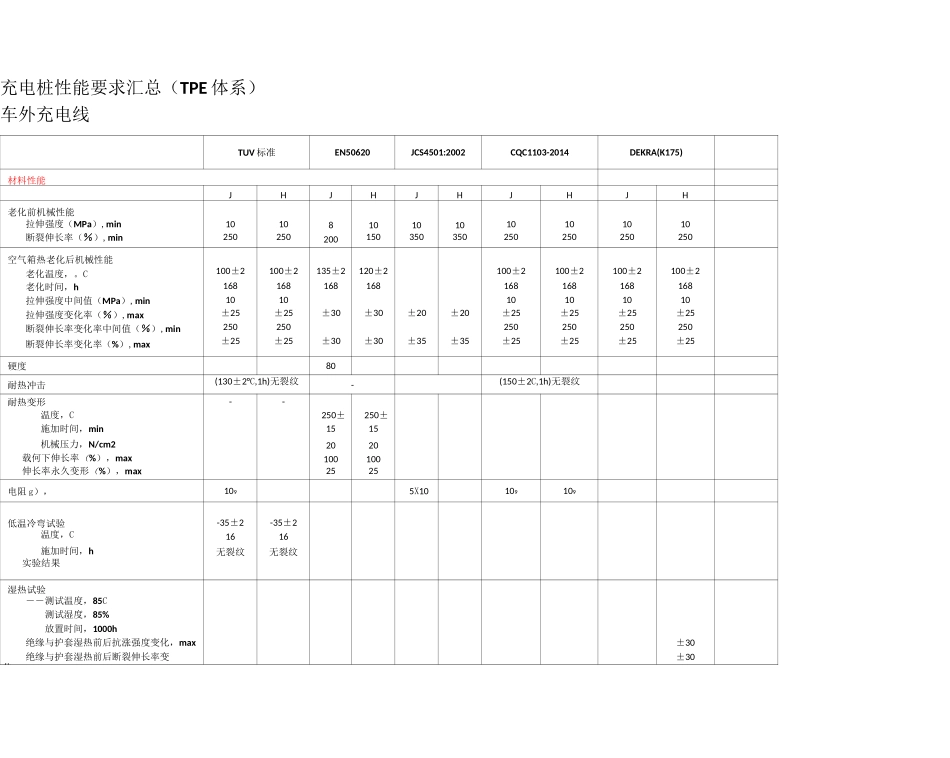

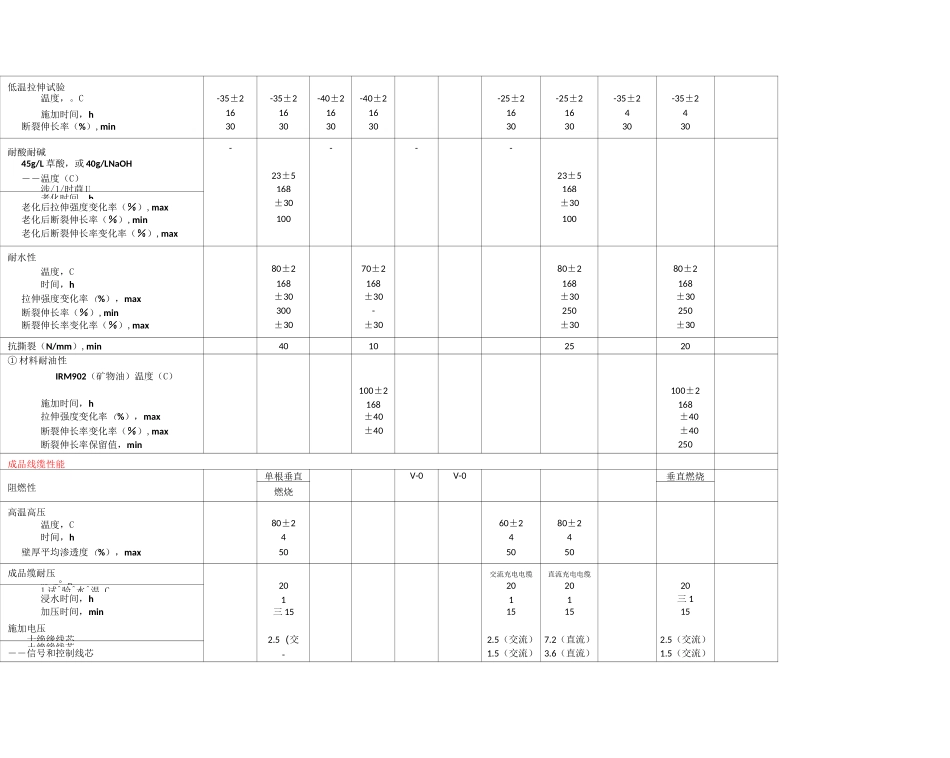

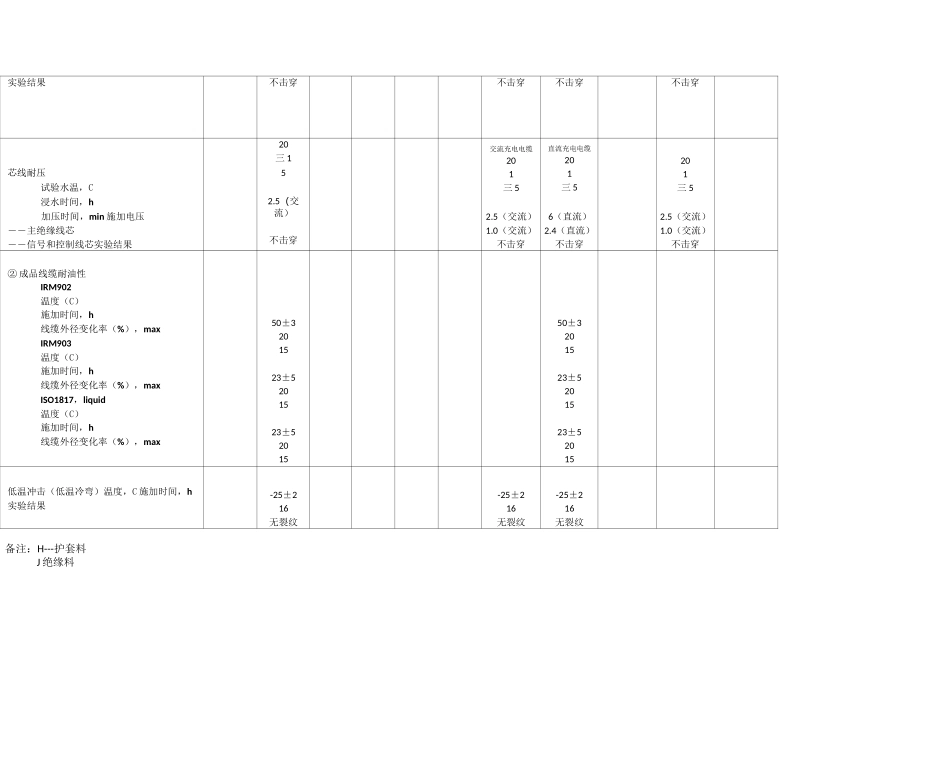

充电桩性能要求汇总(TPE体系)车外充电线TUV标准EN50620JCS4501:2002CQC1103-2014DEKRA(K175)材料性能JHJHJHJHJH老化前机械性能拉伸强度(MPa),min1010810101010101010断裂伸长率(%),min250250200150350350250250250250空气箱热老化后机械性能老化温度,。C100±2100±2135±2120±2100±2100±2100±2100±2老化时间,h168168168168168168168168拉伸强度中间值(MPa),min101010101010拉伸强度变化率(%),max±25±25±30±30±20±20±25±25±25±25断裂伸长率变化率中间值(%),min250250250250250250断裂伸长率变化率(%),max±25±25±30±30±35±35±25±25±25±25硬度80耐热冲击(130±2°C,1h)无裂纹-(150±2C,1h)无裂纹耐热变形--温度,C250±250±施加时间,min1515机械压力,N/cm22020载何下伸长率(%),max100100伸长率永久变形(%),max2525电阻g),1095X10109109低温冷弯试验-35±2-35±2温度,C1616施加时间,h无裂纹无裂纹实验结果湿热试验――测试温度,85C测试湿度,85%放置时间,1000h绝缘与护套湿热前后抗涨强度变化,max±30绝缘与护套湿热前后断裂伸长率变化,max±30低温拉伸试验温度,。C-35±2-35±2-40±2-40±2-25±2-25±2-35±2-35±2施加时间,h16161616161644断裂伸长率(%),min3030303030303030耐酸耐碱----45g/L草酸,或40g/LNaOH――温度(C)23±523±5涉/1/时茴U168168老化时间,h±30±30老化后拉伸强度变化率(%),max老化后断裂伸长率(%),min老化后断裂伸长率变化率(%),max100100耐水性温度,C80±270±280±280±2时间,h168168168168拉伸强度变化率(%),max±30±30±30±30断裂伸长率(%),min300-250250断裂伸长率变化率(%),max±30±30±30±30抗撕裂(N/mm),min40102520①材料耐油性IRM902(矿物油)温度(C)100±2100±2施加时间,h168168拉伸强度变化率(%),max±40±40断裂伸长率变化率(%),max±40±40断裂伸长率保留值,min250成品线缆性能单根垂直V-0V-0垂直燃烧阻燃性燃烧高温高压温度,C80±260±280±2时间,h444壁厚平均渗透度(%),max505050成品缆耐压交流充电电缆直流充电电缆甘几—/曰°p202020201试^验^水^温,C浸水时间,h111三1加压时间,min三15151515施加电压士绝缘线芯2.5(交流)2.5(交流)7.2(直流)2.5(交流)土绝缘线芯――信号和控制线芯-1.5(交流)3.6(直流)1.5(交流)实验结果不击穿不击穿不击穿不击穿芯线耐压试验水温,C浸水时间,h加压时间,min施加电压――主绝缘线芯――信号和控制线芯实验结果20三152.5(交流)不击穿交流充电电缆201三52.5(交流)1.0(交流)不击穿直流充电电缆201三56(直流)2.4(直流)不击穿201三52.5(交流)1.0(交流)不击穿②成品线缆耐油性IRM902温度(C)施加时间,h线缆外径变化率(%),maxIRM903温度(C)施加时间,h线缆外径变化率(%),maxISO1817,liquid温度(C)施加时间,h线缆外径变化率(%),max50±3201523±5201523±5201550±3201523±5201523±52015低温冲击(低温冷弯)温度,C施加时间,h实验结果-25±216无裂纹-25±216无裂纹-25±216无裂纹备注:H---护套料J绝缘料车内电缆目前关于电动汽车车内电缆没有明确的具体标准,主要参考的标准为现有的汽车用电缆标准。IOS6722GB/T25085GB/T12528交聚烯烃老化前机械性能拉伸强度(MPa),min9断裂伸长率(%),min125空气箱热老化后机械性能老化温度,。C158±2老化时间,h168拉伸强度中间值(MPa),min拉伸强度变化率(%),max±25断裂伸长率变化率中间值(%),min100断裂伸长率变化率(%),max±40热延伸试验――试验温度,C200±3负何时间,min15机械应力,N/mm0.20负荷下最大伸长率,%175冷却后取大永久伸长率,%20成品线缆耐油性汽油温度(C)23±523±5施加时间,h2020线缆外径变化率(%),max1515――柴油温度(C)23±523±570施加时间,h2020168耐油结果线缆外径变化率,:15%线缆外径变化率,:15%浸油后抗张强度变化率,max:-50%浸油后抗伸长率变化率,max:-50%――机油温度(C)50±350±3100施加时间,h202070耐油结果线缆外径变化率,:15%线...
