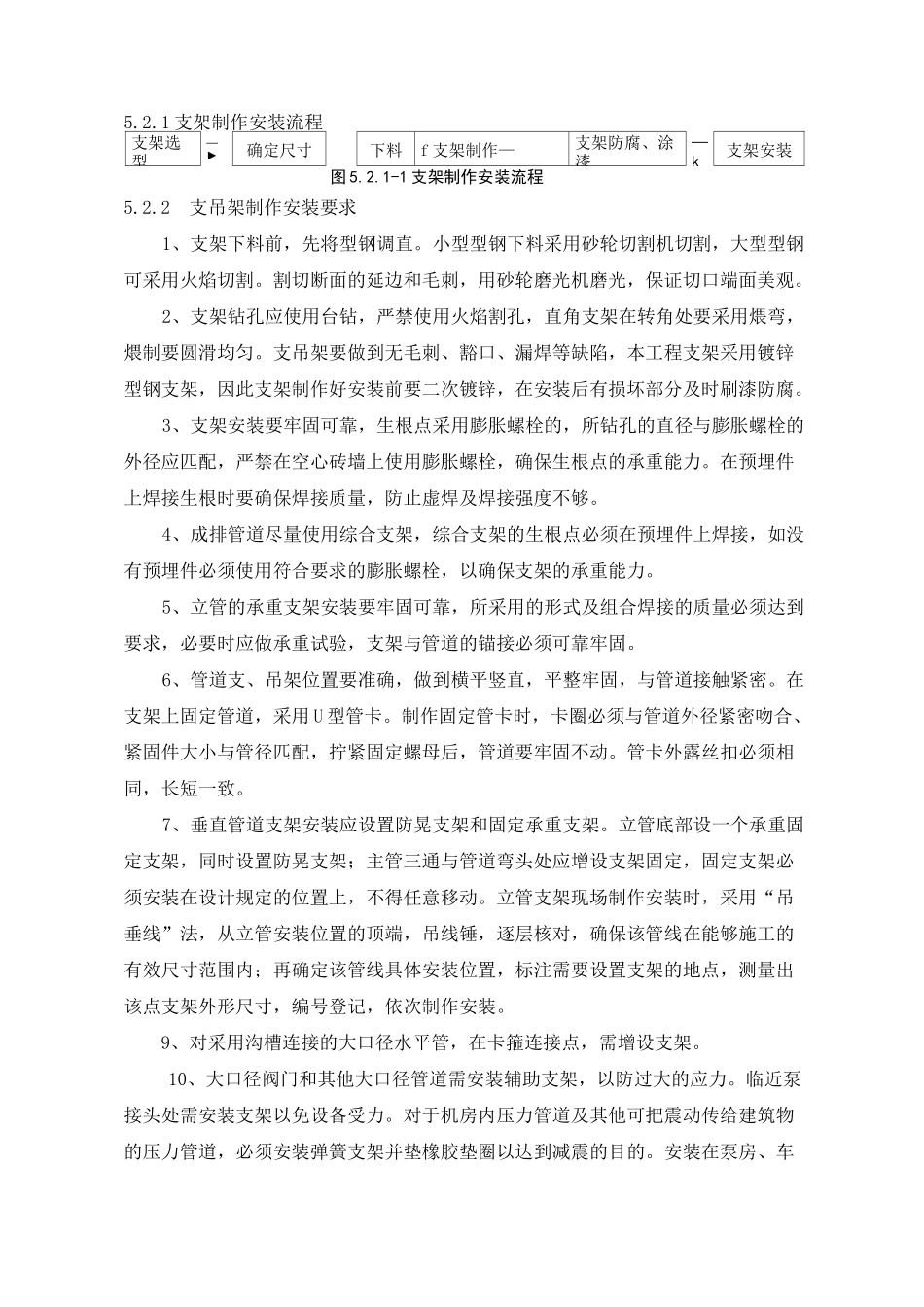

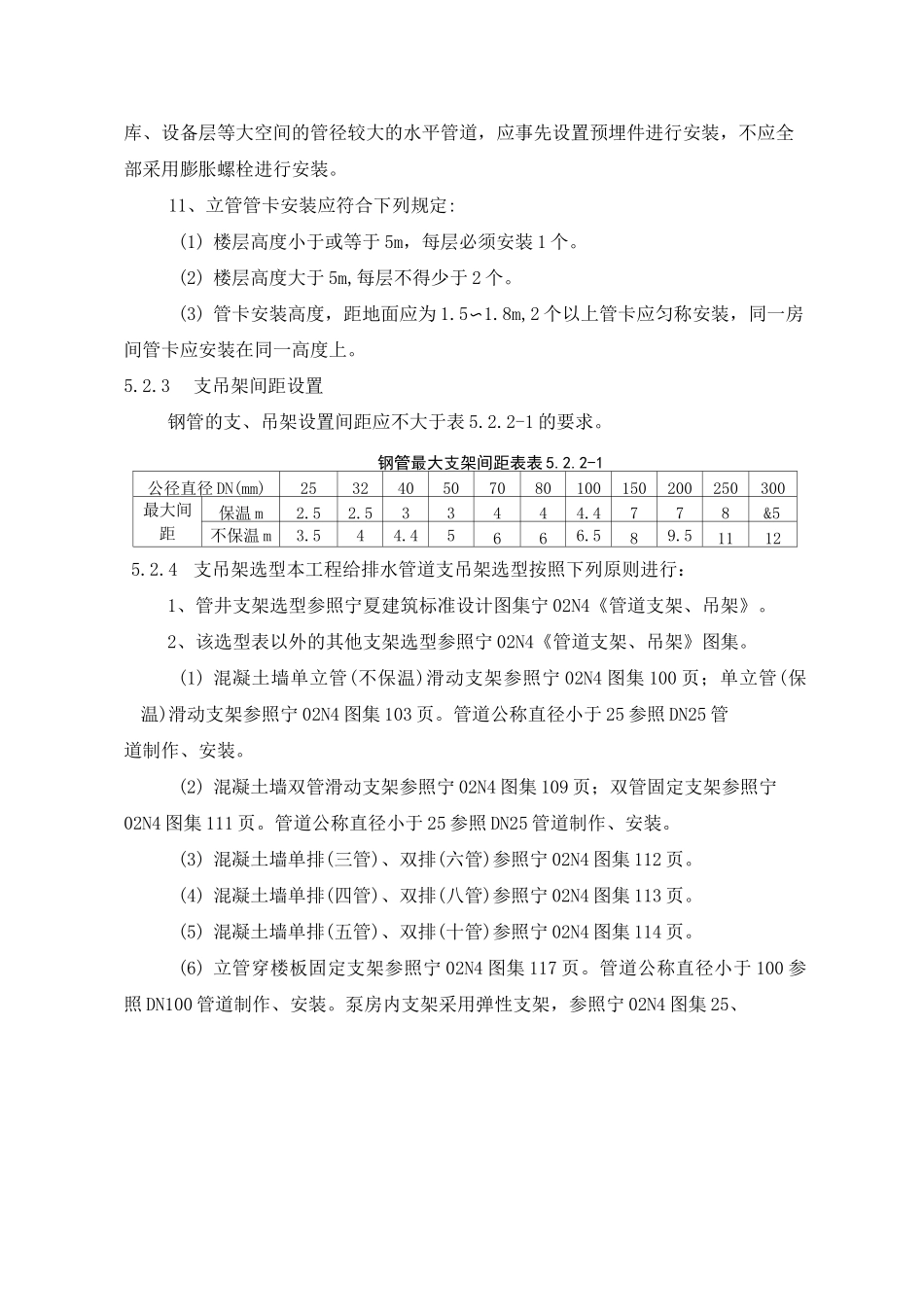

5.2.1支架制作安装流程支架选型—►确定尺寸下料f支架制作—支架防腐、涂漆—k支架安装图5.2.1-1支架制作安装流程5.2.2支吊架制作安装要求1、支架下料前，先将型钢调直。小型型钢下料采用砂轮切割机切割，大型型钢可采用火焰切割。割切断面的延边和毛刺，用砂轮磨光机磨光，保证切口端面美观。2、支架钻孔应使用台钻，严禁使用火焰割孔，直角支架在转角处要采用煨弯，煨制要圆滑均匀。支吊架要做到无毛刺、豁口、漏焊等缺陷，本工程支架采用镀锌型钢支架，因此支架制作好安装前要二次镀锌，在安装后有损坏部分及时刷漆防腐。3、支架安装要牢固可靠，生根点采用膨胀螺栓的，所钻孔的直径与膨胀螺栓的外径应匹配，严禁在空心砖墙上使用膨胀螺栓，确保生根点的承重能力。在预埋件上焊接生根时要确保焊接质量，防止虚焊及焊接强度不够。4、成排管道尽量使用综合支架，综合支架的生根点必须在预埋件上焊接，如没有预埋件必须使用符合要求的膨胀螺栓，以确保支架的承重能力。5、立管的承重支架安装要牢固可靠，所采用的形式及组合焊接的质量必须达到要求，必要时应做承重试验，支架与管道的锚接必须可靠牢固。6、管道支、吊架位置要准确，做到横平竖直，平整牢固，与管道接触紧密。在支架上固定管道，采用U型管卡。制作固定管卡时，卡圈必须与管道外径紧密吻合、紧固件大小与管径匹配，拧紧固定螺母后，管道要牢固不动。管卡外露丝扣必须相同，长短一致。7、垂直管道支架安装应设置防晃支架和固定承重支架。立管底部设一个承重固定支架，同时设置防晃支架；主管三通与管道弯头处应增设支架固定，固定支架必须安装在设计规定的位置上，不得任意移动。立管支架现场制作安装时，采用“吊垂线”法，从立管安装位置的顶端，吊线锤，逐层核对，确保该管线在能够施工的有效尺寸范围内；再确定该管线具体安装位置，标注需要设置支架的地点，测量出该点支架外形尺寸，编号登记，依次制作安装。9、对采用沟槽连接的大口径水平管，在卡箍连接点，需增设支架。10、大口径阀门和其他大口径管道需安装辅助支架，以防过大的应力。临近泵接头处需安装支架以免设备受力。对于机房内压力管道及其他可把震动传给建筑物的压力管道，必须安装弹簧支架并垫橡胶垫圈以达到减震的目的。安装在泵房、车库、设备层等大空间的管径较大的水平管道，应事先设置预埋件进行安装，不应全部采用膨胀螺栓进行安装。11、立管管卡安装应符合下列规定:(1)楼层高度小于或等于5m，每层必须安装1个。(2)楼层高度大于5m,每层不得少于2个。(3)管卡安装高度，距地面应为1.5〜1.8m,2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。5.2.3支吊架间距设置钢管的支、吊架设置间距应不大于表5.2.2-1的要求。钢管最大支架间距表表5.2.2-1公径直径DN(mm)253240507080100150200250300最大间距保温m2.52.533444.4778&5不保温m3.544.45666.589.511125.2.4支吊架选型本工程给排水管道支吊架选型按照下列原则进行：1、管井支架选型参照宁夏建筑标准设计图集宁02N4《管道支架、吊架》。2、该选型表以外的其他支架选型参照宁02N4《管道支架、吊架》图集。(1)混凝土墙单立管(不保温)滑动支架参照宁02N4图集100页；单立管(保温)滑动支架参照宁02N4图集103页。管道公称直径小于25参照DN25管道制作、安装。(2)混凝土墙双管滑动支架参照宁02N4图集109页；双管固定支架参照宁02N4图集111页。管道公称直径小于25参照DN25管道制作、安装。(3)混凝土墙单排(三管)、双排(六管)参照宁02N4图集112页。(4)混凝土墙单排(四管)、双排(八管)参照宁02N4图集113页。(5)混凝土墙单排(五管)、双排(十管)参照宁02N4图集114页。(6)立管穿楼板固定支架参照宁02N4图集117页。管道公称直径小于100参照DN100管道制作、安装。泵房内支架采用弹性支架，参照宁02N4图集25、公称直径DNW6580100125150200250300350L1110130140160170200240270300单管横管支架选型如表5.1.2-3：26页。（7）滑动支架管卡采用HD2-b（角钢支架）、HD2-b（槽钢支架），参照宁02N4图集156、157页；固定支架管卡采用CD2-a型固定支座，参照宁02N4图集161页。3、单管横管支架选型及制作形式如下：单管...
