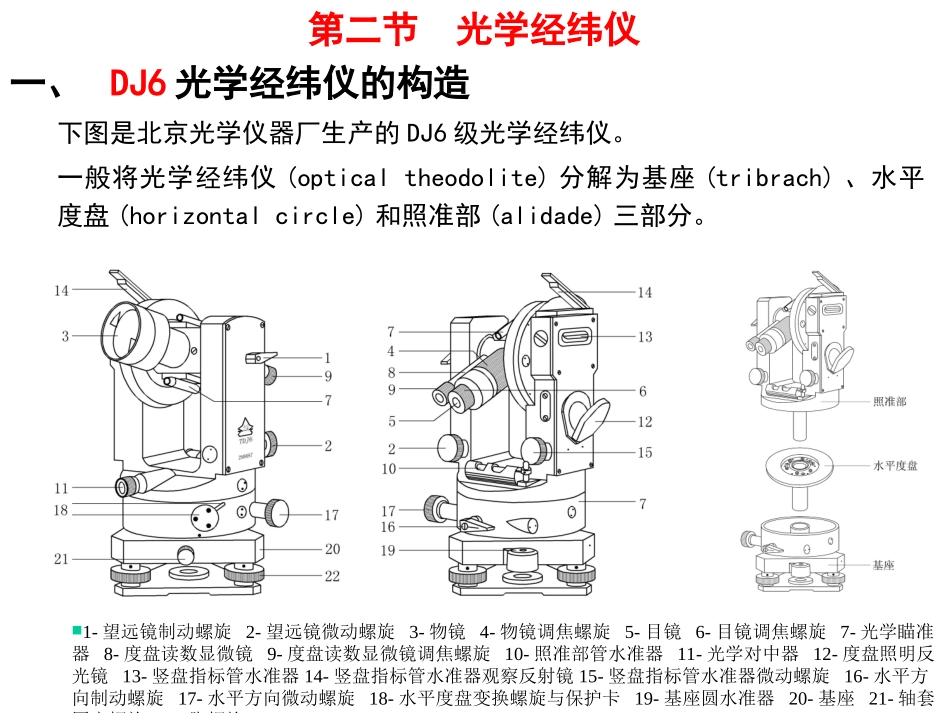

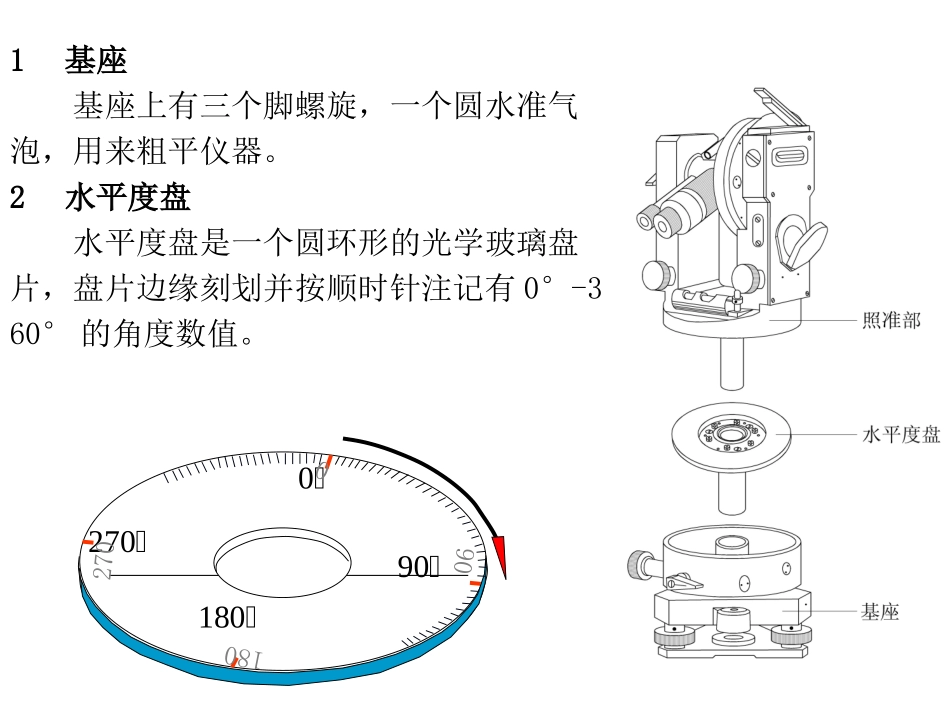

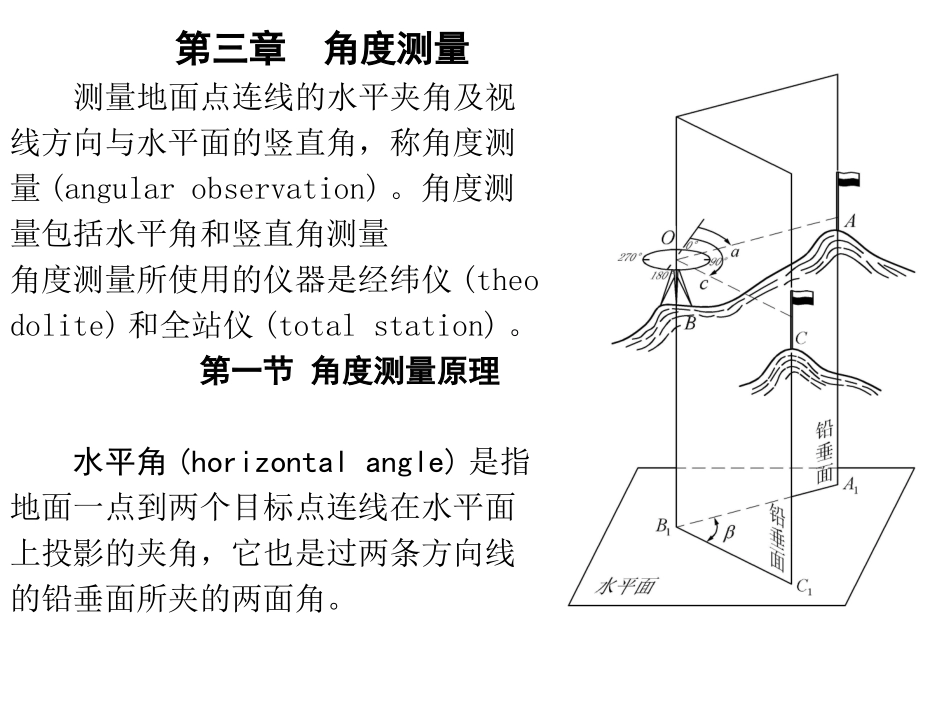

第三章角度测量测量地面点连线的水平夹角及视线方向与水平面的竖直角，称角度测量(angularobservation)。角度测量包括水平角和竖直角测量角度测量所使用的仪器是经纬仪(theodolite)和全站仪(totalstation)。第一节角度测量原理水平角(horizontalangle)是指地面一点到两个目标点连线在水平面上投影的夹角，它也是过两条方向线的铅垂面所夹的两面角。第二节光学经纬仪一、DJ6光学经纬仪的构造下图是北京光学仪器厂生产的DJ6级光学经纬仪。一般将光学经纬仪(opticaltheodolite)分解为基座(tribrach)、水平度盘(horizontalcircle)和照准部(alidade)三部分。1-望远镜制动螺旋2-望远镜微动螺旋3-物镜4-物镜调焦螺旋5-目镜6-目镜调焦螺旋7-光学瞄准器8-度盘读数显微镜9-度盘读数显微镜调焦螺旋10-照准部管水准器11-光学对中器12-度盘照明反光镜13-竖盘指标管水准器14-竖盘指标管水准器观察反射镜15-竖盘指标管水准器微动螺旋16-水平方向制动螺旋17-水平方向微动螺旋18-水平度盘变换螺旋与保护卡19-基座圆水准器20-基座21-轴套固定螺旋22-脚螺旋1基座基座上有三个脚螺旋，一个圆水准气泡，用来粗平仪器。2水平度盘水平度盘是一个圆环形的光学玻璃盘片，盘片边缘刻划并按顺时针注记有0°-360°的角度数值。0901802700901802703照准部照准部是指水平度盘之上，能绕其旋转轴旋转的全部部件的总称，它包括竖轴、U形支架、望远镜、横轴、竖直度盘、管水准器、竖盘指标管水准器(verticalindexbubbletube)和读数装置等。照准部的旋转轴称为仪器竖轴，竖轴插入基座内的竖轴轴套中旋转；照准部在水平方向的转动，由水平制动、水平微动螺旋控制；望远镜在纵向的转动，由望远镜制动、望远镜微动螺旋控制；竖盘指标管水准器的微倾运动由竖盘指标管水准器微动螺旋控制；照准部上的管水准器，用于精平仪器。二、DJ6级光学经纬仪的读数装置光学经纬仪的读数设备包括度盘、光路系统和测微器。水平度盘和竖直度盘上的分划线，通过一系列棱镜和透镜成像显示在望远镜旁的读数显微镜内。DJ6级光学经纬仪的读数装置可以分为测微尺读数和单平板玻璃读数两种。1、测微尺读数装置测微尺(micrometer)读数装置的光路见图3-6所示。将水平玻璃度盘和竖直玻璃度盘均刻划为360格，每格的角度为1°，顺时针注记。右图为读数显微镜视场，注记有“水平”(有些仪器为“Hz”或“—”)字样窗口的像是水平度盘分划线及其测微尺的像，注记有“竖直”(有些仪器为“V”或“⊥”)字样窗口的像是竖直度盘分划线及其测微尺的像。读数方法为：以测微尺上的“0”分划线为读数指标，“度”数由落在测微器上的度盘分划线的注记读出，测微尺的“0”分划线与度盘上的“度”分划线之间的、小于1°的角度在测微尺上读出；最小读数可以估读到测微尺上1格的十分之一，即为0.1′或6″。测微尺读数装置的读数误差为测微尺上一格的十分之一，即0.1′或6″。水平度盘读数：7304240173度盘上1度分划的间隔经放大后，与分微尺全长相等。分微尺全长分60格，因此其最小格值为1=60。读数估读至0.1格，因此，估读的秒数都应是6的倍数。2、平板玻璃测微尺(parallelplatemicrometer)读数装置读数原理是：将玻璃度盘刻划为720格，每格的角度为30′，顺时针注记。来自两个度盘的、包含有度盘刻划和注记的光线1通过平板玻璃5，经反光棱镜9转向后连同测微尺7上的分划一起成像在读数指标面8上，再经反光棱镜10进入读数显微镜，通过读数显微镜11、12就可以观察到读数指标面上的度盘刻划和注记及测微尺刻划和注记的影像。当度盘刻划影像不位于双指标线中央时，旋转测微螺旋2，带动齿轮3进而带动扇形齿4使平板玻璃5和测微尺7绕轴6旋转，度盘刻划影像移动偏距位于双指标线中央位置，所移偏距则在测微尺上记录下来。平板玻璃测微尺读数装置的读数窗视场见图所示。它有3个读数窗口，其中下窗口为水平度盘影像窗口，中间窗口为竖直盘度影像窗口，上窗口为测微尺影像窗口。读数时，先旋转测微螺旋，使两个度盘分划线中的某一个分划线精确地位于双指标线的中央，0.5°整倍数的读数根据分划线注记读出，小于0.5°的读数从测微尺上读出，两个读数相加即...
