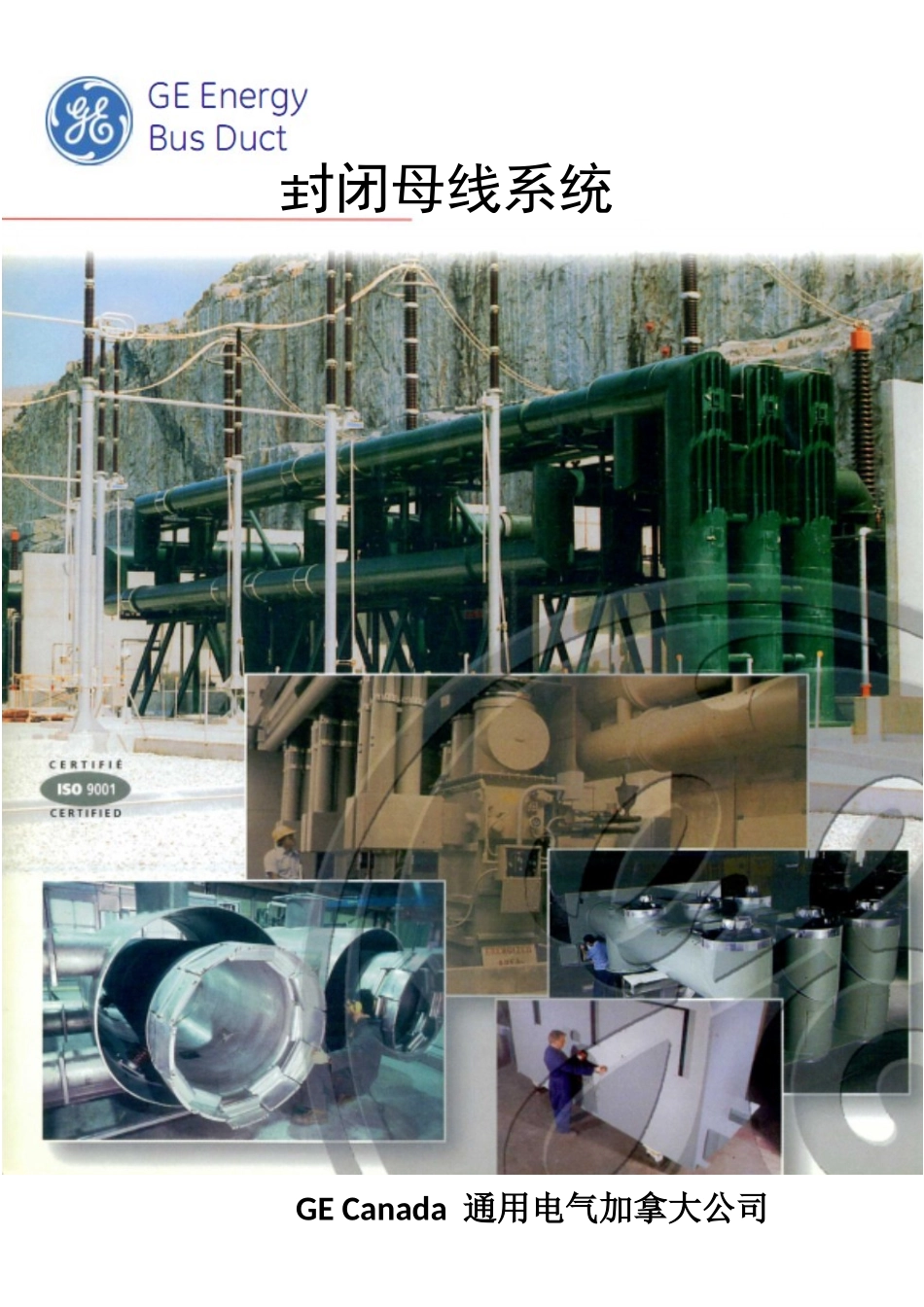

封闭母线系统GECanada通用电气加拿大公司离相封闭母线一、用途离相封闭母线是广泛应用于50MW及以上发电机引出线回路及公司用分支回路的一种大电流传输装置;为发电厂和大型配电站特别设计,通用电气Miniflux全焊接离相母线运行可靠、维护少。母线设计便于安装并符合所有适用的安全标准。装运时母线处于单相节段状态,即方便运输亦便于现场处理、调整和安装。母线节段尺寸可按客户现场设施和运输工具定制。积多年分析及现场测试之经验,并辅以新的计算机设备,我们可以为您现有设备提供独到载流容量研究分析帮你做出明智的工程项目改造决定。二、特点我公司生产的离相封闭母线导体和外壳均采用铝板卷制焊接而成具有以下特点1.减少接地故障避免相间短路离相封闭母线因有外壳保护可消除外界潮气灰尘以及外物引起的接地故障母线采用分相封闭也杜绝相间短路的发生2消除钢结构发热离相封闭母线采用外壳屏蔽可从根本上解决钢结构感应发热的问题3减少相间短路电动力由于外壳上涡流和环流的双重屏蔽作用使相间导体所受的短路电动力大为降低4提高运行的安全可靠性我公司的盆式绝缘子采用SMC压制而成母线封闭后从而防止绝缘子结露同时采用测氢和测温等装置其测量信号可就地显示或传至DCS系统提高运行的安全可靠性母线封闭后也为采用通风冷却创造了条件5封闭母线由工公司成套生产质量有保证运行维护工作量小施工安装简便而且不需设置网栏简化了对土建的要求6外壳在同一相内包括分支回路采用电气全连式并采用多点接地使外壳基本处于等电位接地方式大为简化并杜绝人身触电危险7我公司生产的离相封闭母线绝缘水平高于中国国家标准GB/T8349美国国家标准ANSIC37.23和英国国家标准BS159三、主要技术参数及尺寸注:1.上表中为自冷式离相封闭母线参数风冷式离相封闭母线的额定电流及外形尺寸视具体工程确定2.我公司可根据用户的要求利用计算机程序进行优化设计,利用CAD提供设计配合及非标设计3.我公司保留对上述参数进行修改的权利四、供货范围根据用户需要可提供以下设备及附件1离相封闭母线从发电机出线端子开始到主变压器低压侧引出端子的主回路母线自主回路引出至公司用高压变压器励磁变压器及电压互感器避雷器等设备柜的各分支母线2离相封闭母线附属设备柜如电压互感器柜避雷器柜中性点接地柜励磁变柜负荷开关柜等3母线式电流互感器4测氢排氢装置5呼吸器微正压装置热风保养装置或空气干燥装置6铂电阻测温装置便携式红外测温装置或在线式红外测温装置7安装用镀锌钢结构件8.氩弧焊机焊丝等9.风冷装置共箱封闭母线一用途共箱封闭母线包括不隔相共箱封闭母线隔相共箱封闭母线及交直流励磁共箱母线广泛用于100MW以下发电机引出线与主变压器低压侧之间或75MW及以上机组公司用变压器低压侧与高压配电装置之间的电流传输共箱封闭母线也可用于发电机交直流励磁回路,变电所所用电引入母线或其它工业民用设施的电源引线.二、特点我公司生产的共箱封闭母线导体采用铜铝母排或槽铝槽铜结构紧凑安装方便运行维护工作量小,防护等级为IP54可基本消除外界潮气灰尘以及外物引起的接地故障.外壳采用铝板制成,防腐性能良好,并且避免了钢制外壳所引起的附加涡流损耗,外壳电气上全部连通并多点接地,杜绝人身触电危险并且不需设置网栏简化了对土建的要求根据用户需要可在母排上套热缩套管在箱体内安装加热器及呼吸器等以加强绝缘三、主要技术参数及尺寸非隔相共箱封闭母线矩形导体注:1.以上各表中的规格尺寸为我公司典型设计2.我公司可根据用户要求进行特殊设计3.我公司保留对上述参数进行修改的权利四、供货范围根据用户需要可提供以下设备及附件1.共箱封闭母线及其与发电机变压器和开关柜等的连接结构2.共箱封闭母线配套的附属设备柜如电压互感器柜避雷器柜中性点接地柜励磁变柜负荷开关柜等3.便携式红外测温装置电加热装置呼吸器装置4.母线式电流互感器5.安装用镀锌钢结构件管形共箱封闭母线一用途本文中所描述金属铠装母线,为非隔离3相母线设计,经CSA批准,适用于4.16KV、13.8KV和34.5KV系统。母线由三根铝质或铜质母线构成,呈三角形配置排列在一个管状铝质封闭外壳内。封闭外壳内的母线由三角形组合支架支撑。二特性...
