液压课程设计-卧式钻镗组合机床液压系统VIP专享VIP免费

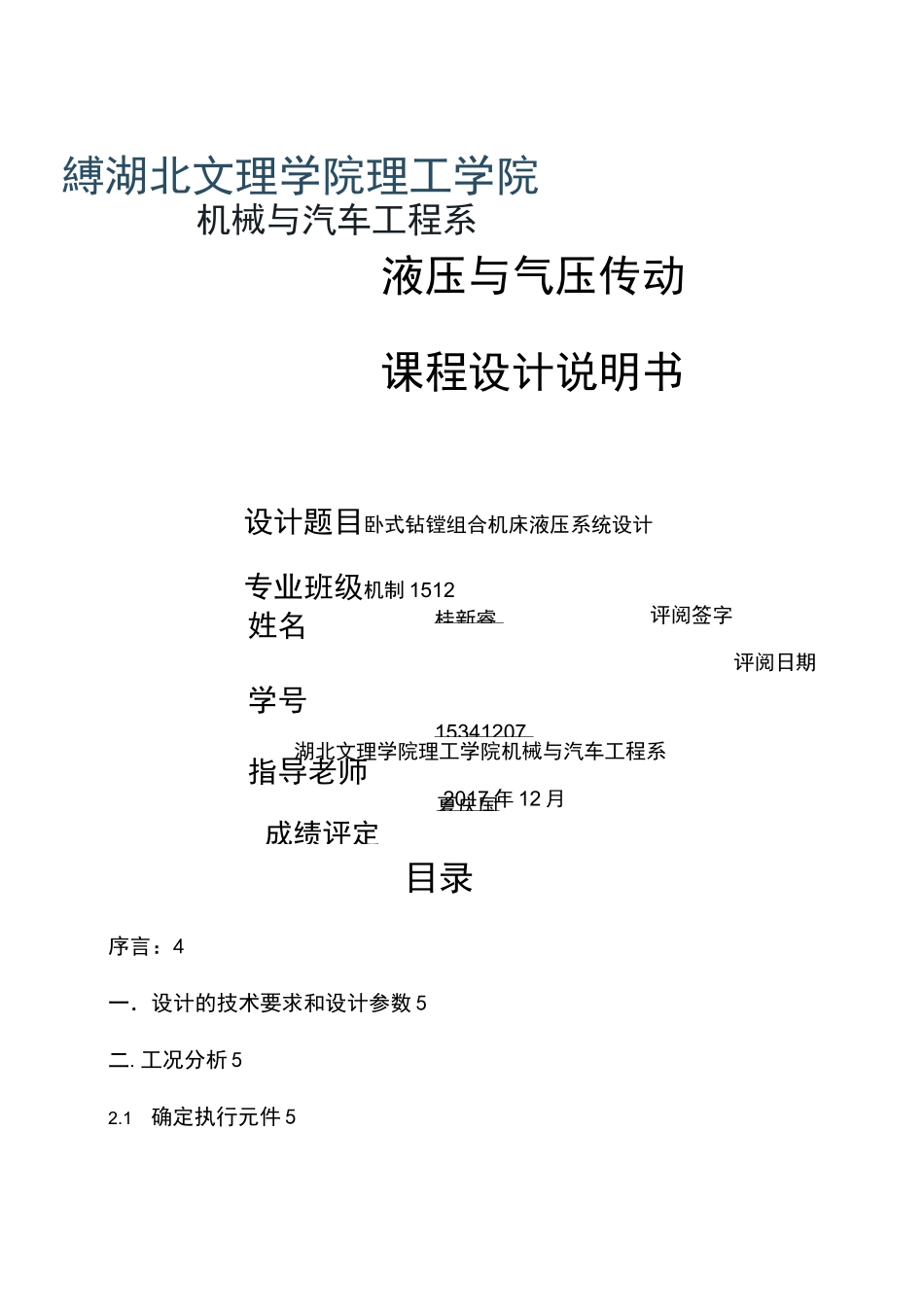

姓名学号指导老师成绩评定桂新睿15341207夏庆国縛湖北文理学院理工学院机械与汽车工程系液压与气压传动课程设计说明书设计题目卧式钻镗组合机床液压系统设计专业班级机制1512评阅签字评阅日期湖北文理学院理工学院机械与汽车工程系2017年12月目录序言：4一．设计的技术要求和设计参数5二.工况分析52.1确定执行元件52.2分析系统工况52.3负载循环图和速度循环图的绘制62.4确定系统主要参数82.4.1初选液压缸工作压力82.4.2确定液压缸主要尺寸82.4.3计算最大流量需求92.5拟定液压系统原理图102.5.1速度控制回路的选择102.5.2换向和速度换接回路的选择112.5.3油源的选择和能耗控制122.5.4压力控制回路的选择132.6液压元件的选择142.6.1确定液压泵和电机规格152.6.2阀类元件和辅助元件的选择162.6.3油管的选择182.6.4油箱的设计192.7液压系统性能的验算202.7.1回路压力损失验算202.7.2油液温升验算21附:手绘液压系统图序言作为一种高效率的专用机床，组合机床在大批、大量机械加工生产中应用广泛。本次课程设计将以组合机床动力滑台液压系统设计为例，介绍该组合机床液压系统的设计方法和设计步骤，其中包括组合机床动力滑台液压系统的工况分析、主要参数确定、液压系统原理图的拟定、液压元件的选择以及系统性能验算等。组合机床是以通用部件为基础，配以按工件特定外形和加工工艺设计的专用部件和夹具而组成的半自动或自动专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。组合机床通常采用多轴、多刀、多面、多工位同时加工的方式，能完成钻、扩、铰、镗孔、攻丝、车、铣、磨削及其他精加工工序，生产效率比通用机床高几倍至几十倍。液压系统由于具有结构简单、动作灵活、操作方便、调速范围大、可无级连读调节等优点，在组合机床中得到了广泛应用。液压系统在组合机床上主要是用于实现工作台的直线运动和回转运动，如果动力滑台要实现二次进给，则动力滑台要完成的动作循环通常包括：原位停止快进I工进II工进死挡铁停留快退原位停止。一．设计的技术要求和设计参数卧式钻镗组合机床动力头要完成快进－工进－快退－原位停止的工作循环；最大切削力为FL=10000N,动力头自重FG=19000N；工作进给要求能在0.02〜1.2m/min范围内无级调速，快进、快退速度为6m/min；工进行程为100mm，快进行程为300mm；导轨型式式平导轨，其摩擦系数取fs=0.2,fd=0.1；往复运m快退速度为6m/min,因此惯性负载可表示为19000x6°60=484.7NAvGm=AA9.8x0.4文档动的加减速时间要求不大于0.5s。二．工况分析2.1.确定执行元件金属切削机床的工作特点要求液压系统完成的主要是直线运动，因此液压系统的执行元件确定为液压缸。2.2分析系统工况在对液压系统进行工况分析时，本设计实例只考虑组合机床动力滑台所受到的工作负载、惯性负载和机械摩擦阻力负载，其他负载可忽略。（1）工作负载FW工作负载是在工作过程中由于机器特定的工作情况而产生的负载，对于金属切削机床液压系统来说，沿液压缸轴线方向的切削力即为工作负载，即F=10000NW（2）惯性负载最大惯性负载取决于移动部件的质量和最大加速度，其中最大加速度可通过工作台最大移动速度和加速时间进行计算。已知加、减速时间为0.4s,工作台最大移动速度，即快进、F二m（3）阻力负载阻力负载主要是工作台的机械摩擦阻力,分为静摩擦阻力和动摩擦阻力两部分。静摩擦阻力F二fF二0.2x19000=3800NfssN动摩擦阻力F=fF=0.1x19000=1900NfddN根据上述负载力计算结果,可得出液压缸在各个工况下所受到的负载力和液压缸所需推力情况,如表2.1所示。表2.1液压缸在各工作阶段的负载（单位：N）工况负载组成负载值F总机械负载F'=F/n文档注：此处未考虑滑台上的颠覆力矩的影响。2.3•负载循环图和速度循环图的绘制根据表2.1中计算结果，绘制组合机床动力滑台液压系统的负载循环图如图2-1所示。图2-2组合机床液压系统速度循环图2.4确定系统主要参数2・4・1初选液压缸工作压力所设计的动力滑台在工进时负载最大，其值为13222....
