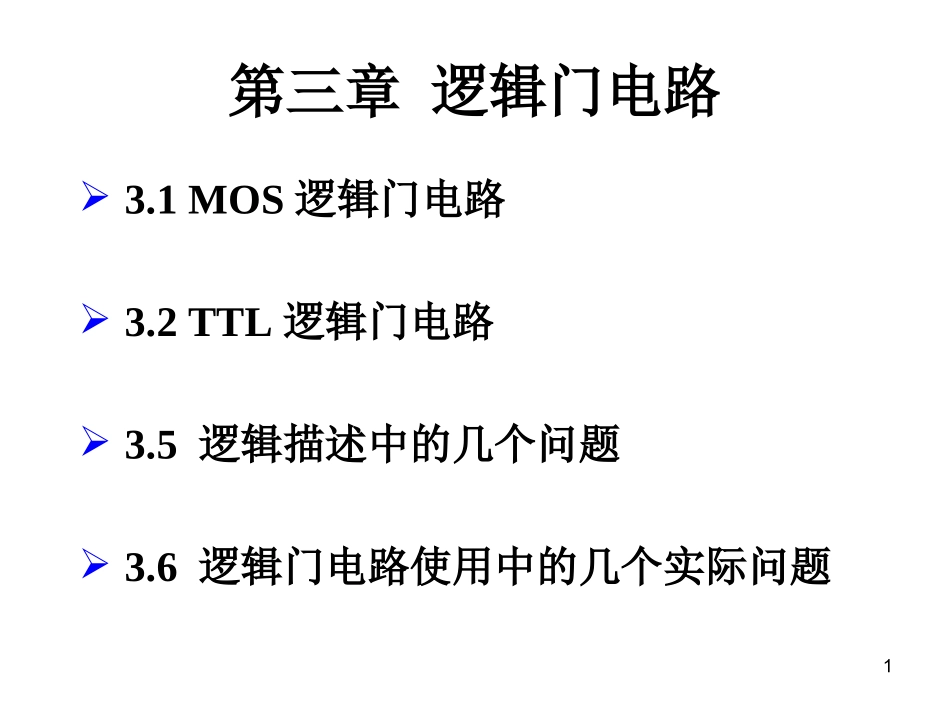

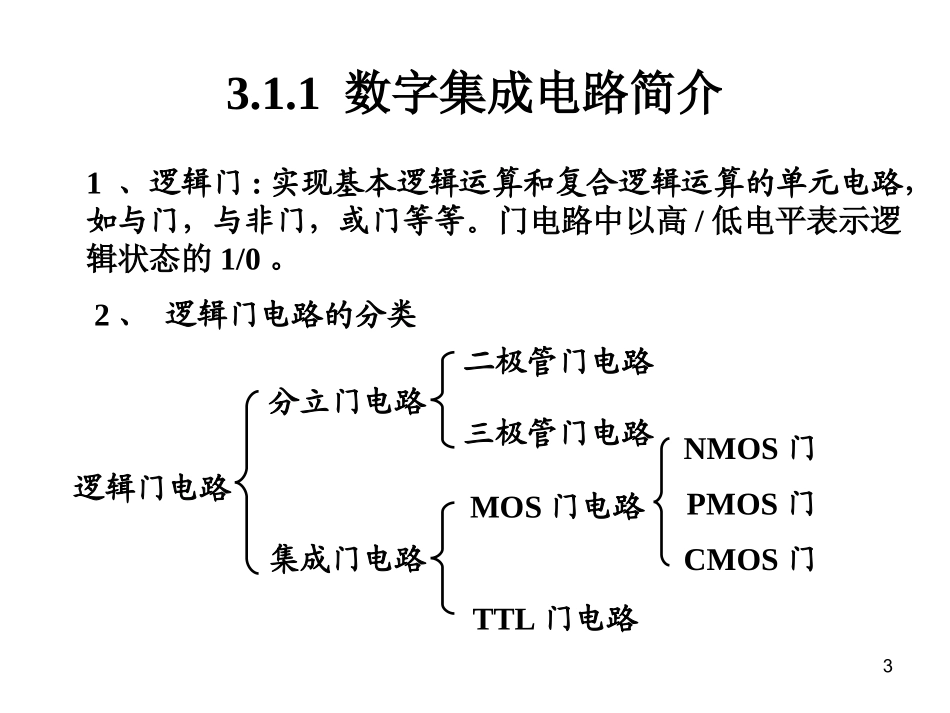

1第三章逻辑门电路3.1MOS逻辑门电路3.2TTL逻辑门电路3.5逻辑描述中的几个问题3.6逻辑门电路使用中的几个实际问题23.1.1数字集成电路简介3.1.2逻辑电路的一般特性3.1.3MOS开关及其等效电路3.1.4CMOS反相器3.1.5CMOS逻辑门电路3.1.6CMOS漏极开路门和三态输出门电路3.1.7CMOS传输门3.1.8CMOS逻辑门电路的技术参数3.1.9NMOS门电路3.1MOS逻辑门电路31、逻辑门:实现基本逻辑运算和复合逻辑运算的单元电路，如与门，与非门，或门等等。门电路中以高/低电平表示逻辑状态的1/0。2、逻辑门电路的分类二极管门电路三极管门电路TTL门电路MOS门电路PMOS门CMOS门逻辑门电路分立门电路集成门电路NMOS门3.1.1数字集成电路简介4数字集成电路产品的种类有很多种。数字集成电路构成了各种逻辑电路，如各种门电路、编译码器、触发器、计数器、寄存器等。他们广泛应用在生活中的各个方面，小至电子表，大至计算机，都是由数字集成电路构成。从集成结构上来分，数字集成电路分为双极型电路（TTL、ECL、HTL等）、MOS型（PMOS、NMOS、CMOS）、BiMOS型（BiMOS和BiCMOS）。CMOS电路相比于TTL，具有功耗低、工作电压范围宽、抗干扰能力强等优点，工作速度也已经赶上甚至超过TTL电路，因此几乎所有超大规模存储器以及PLD器件均采用CMOS工艺制造，且成本较低。5双极型集成电路双极型数字集成电路饱和型集成电路抗饱和型集成电路---非饱和型集成电路---直接耦合晶体管集成电路（DCTL）电阻-晶体管集成电路（RTL）二极管-晶体管集成电路（DTL）高阀值晶体管集成电路（HTL）晶体管-晶体管集成电路（TTL）集成注入集成电路（I2L）肖特基晶体管-晶体管集成电路（STTL）发射极耦合集成电路（ECL）6双极型集成电路TTL系列TTL电路是晶体管-晶体管逻辑电路的英文缩写（Transistor-Transistor-Logic），是数字集成电路的一大门类。它采用双极型工艺制造，具有高速度低功耗和品种多等特点。从六十年代开发成功第一代产品以来现有以下几代产品：第一代TTL包括SN54/74系列，（其中54系列工作温度为-55℃～+125℃，74系列工作温度为0℃～+75)℃，低功耗系列简称LTTL，高速系列简称HTTL。第二代TTL包括肖特基箝位系列（STTL)和低功耗肖特基系列（LSTTL）。第三代为采用平面工艺制造的STTL(ASTTL)和低功耗STTL（ALSTTL）。由于LSTTL和ALSTTL的电路延时功耗积较小，STTL和ASTTL速度很快，因此获得了广泛的应用。电路类型TTL数字集成电路约有400多个品种，大致可以分为以下几类：门电路、译码器/驱动器、触发器、计数器、移位寄存器、单稳/双稳电路和多谐振荡器、加法器、乘法器、奇偶校验器、码制转换器、线驱动器/线接收器、多路开关、存储器7CMOS集成电路CMOS，全称ComplementaryMetalOxideSemiconductor，即互补金属氧化物半导体，是一种大规模应用于集成电路芯片制造的原料。采用CMOS技术可以将成对的金属氧化物半导体场效应晶体管（MOSFET）集成在一块硅片上。该技术通常用于生产RAM和交换应用系统，在计算机领域里通常指保存计算机基本启动信息(如日期、时间、启动设置等)的ROM芯片。CMOS由PMOS管和NMOS管共同构成，它的特点是低功耗。由于CMOS中一对MOS组成的门电路在瞬间要么PMOS导通、要么NMOS导通、要么都截至，比线性的三极管(BJT)效率要高得多，因此功耗很低。相对于其他逻辑系列,CMOS逻辑电路具有以下优点:1、允许的电源电压范围宽，方便电源电路的设计2、逻辑摆幅大，使电路抗干扰能力强3、静态功耗低4、隔离栅结构使CMOS器件的输入电阻极大，从而使CMOS器件驱动同类逻辑门的能力比其他系列强得多。8CMOS电路的优势CMOS发展比TTL晚，但是以其较高的优越性在很多场合逐渐取代了TTL。以下比较两者性能，大家就知道其中原因。1.CMOS是场效应管构成，TTL为双极晶体管构成；2.CMOS的逻辑电平范围比较大（5～15V），TTL只能在5V下工作；3.CMOS的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差；4.CMOS功耗很小，TTL功耗较大（1～5mA/门）；5.CMOS的工作频率较TTL略低，但是高速CMOS的速度与TTL相当。91.CMOS集成电路:广泛应用于超大规模、甚大规模集成电路400...
