IPQC检验标准VIP免费

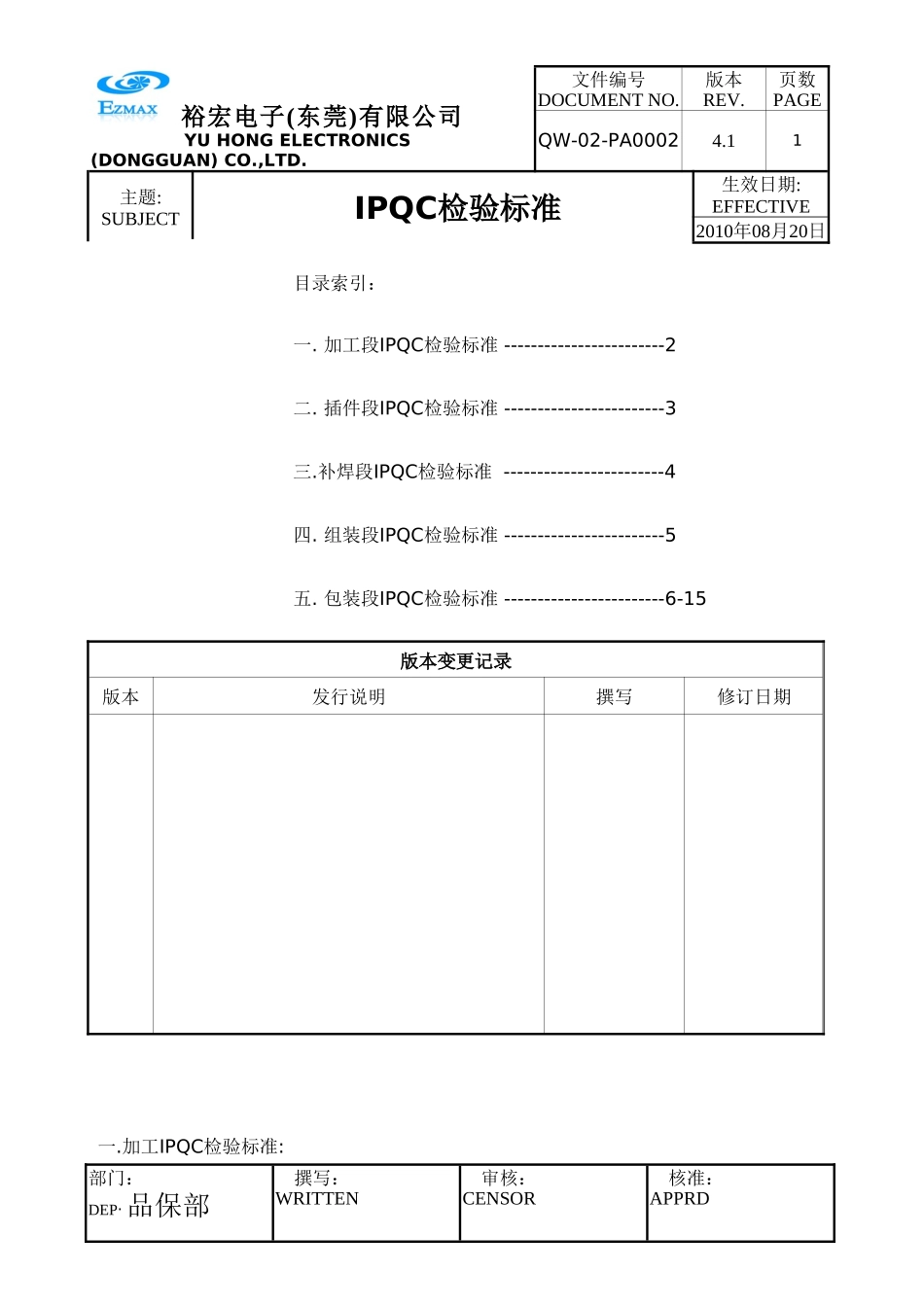

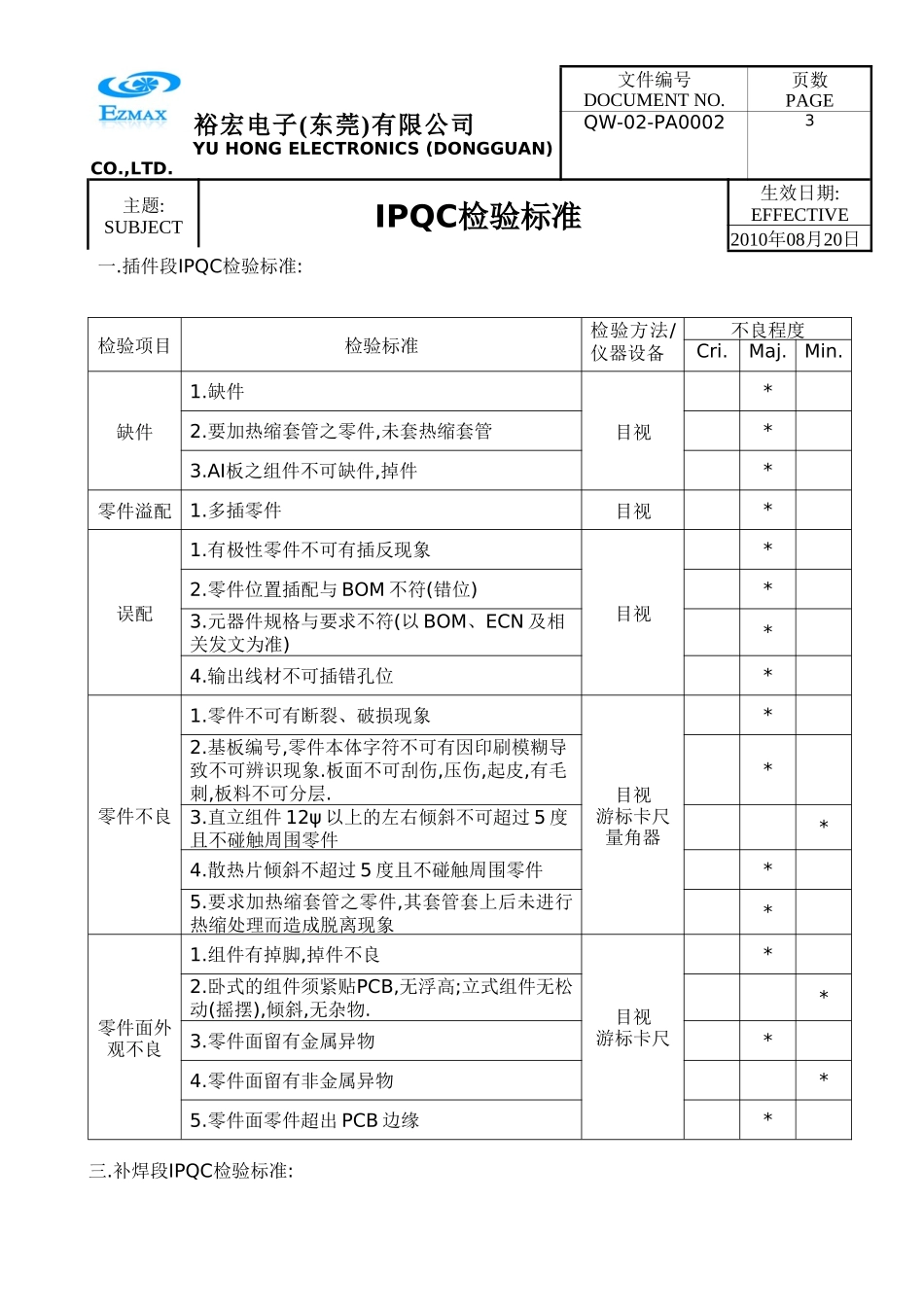

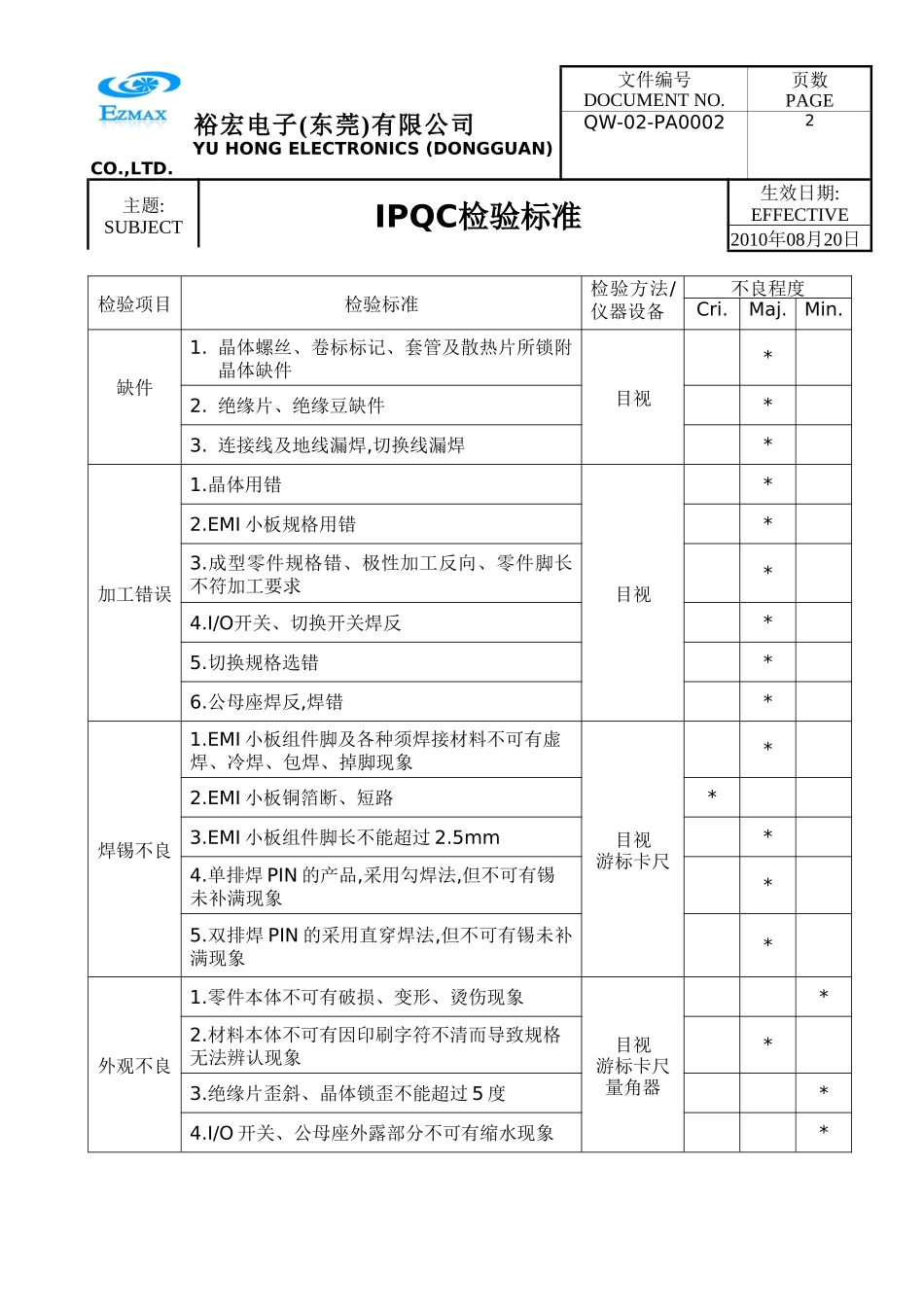

裕宏电子(东莞)有限公司YUHONGELECTRONICS(DONGGUAN)CO.,LTD.文件编号DOCUMENTNO.版本REV.页数PAGEQW-02-PA00024.11主题:SUBJECTIPQC检验标准生效日期:EFFECTIVE2010年08月20日目录索引：一.加工段IPQC检验标准------------------------2二.插件段IPQC检验标准------------------------3三.补焊段IPQC检验标准------------------------4四.组装段IPQC检验标准------------------------5五.包装段IPQC检验标准------------------------6-15版本变更记录版本发行说明撰写修订日期一.加工IPQC检验标准:部门：DEP‧品保部撰写：WRITTEN审核：CENSOR核准：APPRD裕宏电子(东莞)有限公司YUHONGELECTRONICS(DONGGUAN)CO.,LTD.文件编号DOCUMENTNO.页数PAGEQW-02-PA00022主题:SUBJECTIPQC检验标准生效日期:EFFECTIVE2010年08月20日检验项目检验标准检验方法/仪器设备不良程度Cri.Maj.Min.缺件1.晶体螺丝、卷标标记、套管及散热片所锁附晶体缺件目视*2.绝缘片、绝缘豆缺件*3.连接线及地线漏焊,切换线漏焊*加工错误1.晶体用错目视*2.EMI小板规格用错*3.成型零件规格错、极性加工反向、零件脚长不符加工要求*4.I/O开关、切换开关焊反*5.切换规格选错*6.公母座焊反,焊错*焊锡不良1.EMI小板组件脚及各种须焊接材料不可有虚焊、冷焊、包焊、掉脚现象目视游标卡尺*2.EMI小板铜箔断、短路*3.EMI小板组件脚长不能超过2.5mm*4.单排焊PIN的产品,采用勾焊法,但不可有锡未补满现象*5.双排焊PIN的采用直穿焊法,但不可有锡未补满现象*外观不良1.零件本体不可有破损、变形、烫伤现象目视游标卡尺量角器*2.材料本体不可有因印刷字符不清而导致规格无法辨认现象*3.绝缘片歪斜、晶体锁歪不能超过5度*4.I/O开关、公母座外露部分不可有缩水现象*裕宏电子(东莞)有限公司YUHONGELECTRONICS(DONGGUAN)CO.,LTD.文件编号DOCUMENTNO.页数PAGEQW-02-PA00023主题:SUBJECTIPQC检验标准生效日期:EFFECTIVE2010年08月20日一.插件段IPQC检验标准:检验项目检验标准检验方法/仪器设备不良程度Cri.Maj.Min.缺件1.缺件目视*2.要加热缩套管之零件,未套热缩套管*3.AI板之组件不可缺件,掉件*零件溢配1.多插零件目视*误配1.有极性零件不可有插反现象目视*2.零件位置插配与BOM不符(错位)*3.元器件规格与要求不符(以BOM、ECN及相关发文为准)*4.输出线材不可插错孔位*零件不良1.零件不可有断裂、破损现象目视游标卡尺量角器*2.基板编号,零件本体字符不可有因印刷模糊导致不可辨识现象.板面不可刮伤,压伤,起皮,有毛刺,板料不可分层.*3.直立组件12ψ以上的左右倾斜不可超过5度且不碰触周围零件*4.散热片倾斜不超过5度且不碰触周围零件*5.要求加热缩套管之零件,其套管套上后未进行热缩处理而造成脱离现象*零件面外观不良1.组件有掉脚,掉件不良目视游标卡尺*2.卧式的组件须紧贴PCB,无浮高;立式组件无松动(摇摆),倾斜,无杂物.*3.零件面留有金属异物*4.零件面留有非金属异物*5.零件面零件超出PCB边缘*三.补焊段IPQC检验标准:裕宏电子(东莞)有限公司YUHONGELECTRONICS(DONGGUAN)CO.,LTD.文件编号DOCUMENTNO.页数PAGEQW-02-PA00024主题:SUBJECTIPQC检验标准生效日期:EFFECTIVE2010年08月20日检验项目检验标准检验方法/仪器设备不良程度Cri.Maj.Min.组件面外观不良1.组件面零件超出PCB边缘,焊锡溢出零件面目视游标卡尺量角器*2.零件损坏,规格不清*3.直径12mm以上零件浮高不超过1mm,其它零件浮高不超过1.5mm以上*4.散热片歪斜不超过5度且不碰触周围零件*5.零件面零件及零件脚不可有相碰触和短路现象*锡面不良1.焊锡面不可有助焊剂未清去及沾脏物目视游标卡尺厚簿规*2.机板不可有裂痕及破损*3.不可有机板烧焦,变色影响外观及电性使用之不良*4.不可有铜箔翘皮、氧化、断裂现象*5.不可有任何因素造成短路、断路现象*6.锡面零件脚长不能大于2．5mm*锡面铜箔出现翘皮(0.1厚簿规可伸入)或氧化不良*焊锡不良1.不可有短路(桥接)现象目视量角器*2.不可有零件缺件、脚位插错、脚未插入现象*3.焊锡过少,焊锡点夹脚小于20度*4.焊锡过多,目视检查无法看到脚外露者*5.锡裂、冷焊、焊锡点成不规则球式块状*6.零件焊点有锡洞*四.组装段IPQC检验标准:检验项目检验标准...
