第3章 角度测量VIP免费

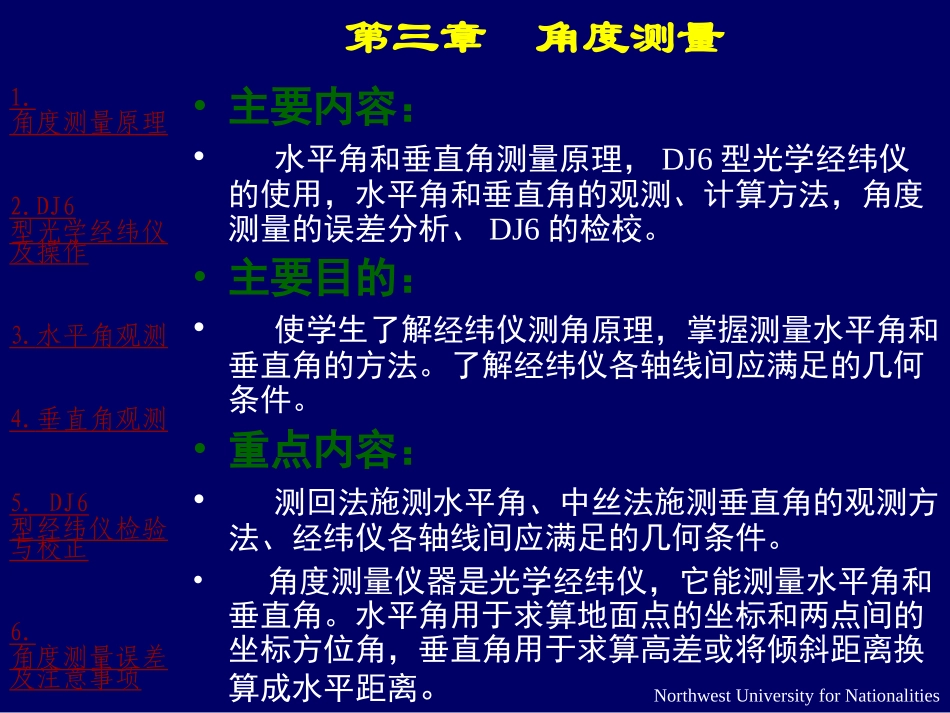

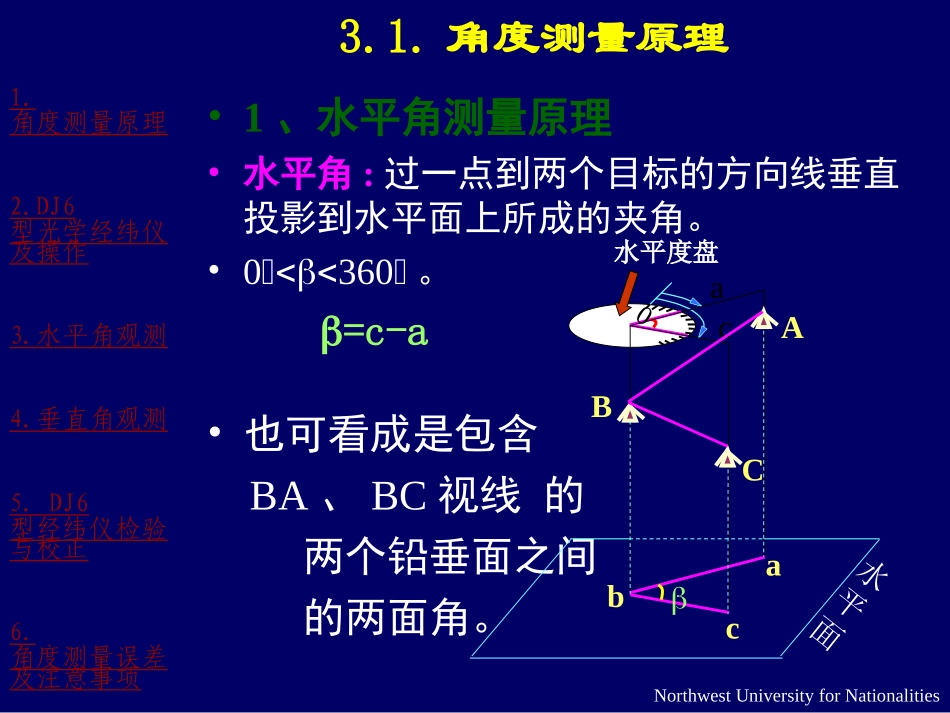

NorthwestUniversityforNationalities《土木工程测量》西北民族大学土木工程学院NorthwestUniversityforNationalities第三章角度测量•主要内容：•水平角和垂直角测量原理，DJ6型光学经纬仪的使用，水平角和垂直角的观测、计算方法，角度测量的误差分析、DJ6的检校。•主要目的：•使学生了解经纬仪测角原理，掌握测量水平角和垂直角的方法。了解经纬仪各轴线间应满足的几何条件。•重点内容：•测回法施测水平角、中丝法施测垂直角的观测方法、经纬仪各轴线间应满足的几何条件。•角度测量仪器是光学经纬仪，它能测量水平角和垂直角。水平角用于求算地面点的坐标和两点间的坐标方位角，垂直角用于求算高差或将倾斜距离换算成水平距离。1.角度测量原理2.DJ6型光学经纬仪及操作3.水平角观测4.垂直角观测5.DJ6型经纬仪检验与校正6.角度测量误差及注意事项7.电子经纬仪NorthwestUniversityforNationalities3.1.角度测量原理•1、水平角测量原理•水平角:过一点到两个目标的方向线垂直投影到水平面上所成的夹角。•0360。•也可看成是包含BA、BC视线的两个铅垂面之间的两面角。0ca水平度盘=c-a水平面abcABC1.角度测量原理2.DJ6型光学经纬仪及操作3.水平角观测4.垂直角观测5.DJ6型经纬仪检验与校正6.角度测量误差及注意事项7.电子经纬仪NorthwestUniversityforNationalities3.1.角度测量原理•2、垂直角测量原理•垂直角:在同一铅垂面内，瞄准目标的倾斜视线与水平视线的夹角(也叫竖直角)。•=090，仰角为正，俯角为负。天顶铅垂线水平线ACAZCZACB0°90°180°270°NorthwestUniversityforNationalities3.2.DJ6型光学经纬仪及操作•1、分类：•按其精度等级划分:•DJ07、DJ1、DJ2（精密光学经纬仪）•DJ6（普通光学经纬仪）等•下标数字该仪器一测回方向观测中误差的秒数。1.角度测量原理2.DJ6型光学经纬仪及操作3.水平角观测4.垂直角观测5.DJ6型经纬仪检验与校正6.角度测量误差及注意事项7.电子经纬仪NorthwestUniversityforNationalitiesDJ6型光学经纬仪及操作•l-基座；2-脚螺旋；3-轴套制动螺旋；4-脚螺旋压板5-水平度盘外罩；6-水平方向制动螺旋；7-水平方向微动螺旋；8-照准部水准管；9—物镜；l0-目镜调焦螺旋；11-瞄准用的准星；12-物镜调焦螺旋；l3-望远镜制动螺旋；l4-望远镜微动螺旋；l5-反光照明镜；l6-度盘读数测微轮；l7-复测机钮；18-竖直度盘水准管；19-竖直度盘水准管微动螺旋；20-度盘读数显微镜2、基本构造NorthwestUniversityforNationalitiesDJ6型光学经纬仪及操作•(1)基座•基座是支承整个仪器的底座。•脚螺旋用于整平仪器。基座水平度盘照准部NorthwestUniversityforNationalitiesDJ6型光学经纬仪•(2)照准部•照准部(水平)制动、微动•望远镜(竖直)制动、微动•圆水准器8/2mm；•管水准器30/2mm•望远镜：倒像,2630倍•目镜调焦，物镜调焦，•粗瞄准器，十字丝•读数显微镜,•竖盘部分•光学对点器•复测扳手或度盘变换器NorthwestUniversityforNationalitiesDJ6型光学经纬仪及操作•(3)水平度盘•水平度盘由光学玻璃制成•顺时针0360刻度；•仪器整平，水平度盘水平；•水平度盘与照准部相互脱离；当照准部转动时，水平度盘并不随之转动。•改变度盘位置，要使用复测扳手或度盘变换手轮。090180270090180270NorthwestUniversityforNationalitiesDJ6型光学经纬仪及操作•3、读数设备及方法•DJ6型光学经纬仪的读数设备包括：度盘、光路系统及测微器。•（1）分微尺读数装置及其读数方法•例如：水平度盘整个读数为1780+05.９=l78005’54″，竖直度盘整个读数为86006’18″。DJ6型经纬仪读数窗NorthwestUniversityforNationalitiesJ6光学经纬仪读数度盘上1度分划的间隔经放大后，与分微尺全长相等。分微尺全长分60格，因此其最小格值为1=60。读数估读至0.1格，因此，估读的秒数都应是6的倍数。a).分微尺测微——利用度盘刻度线，在分微尺上读数。水平度盘读数：7304240173NorthwestUniversityforNationalitiesDJ6型光学经纬仪及操作（2）单平板玻璃测微器装置及其读数方法•水平度盘整个读数...
