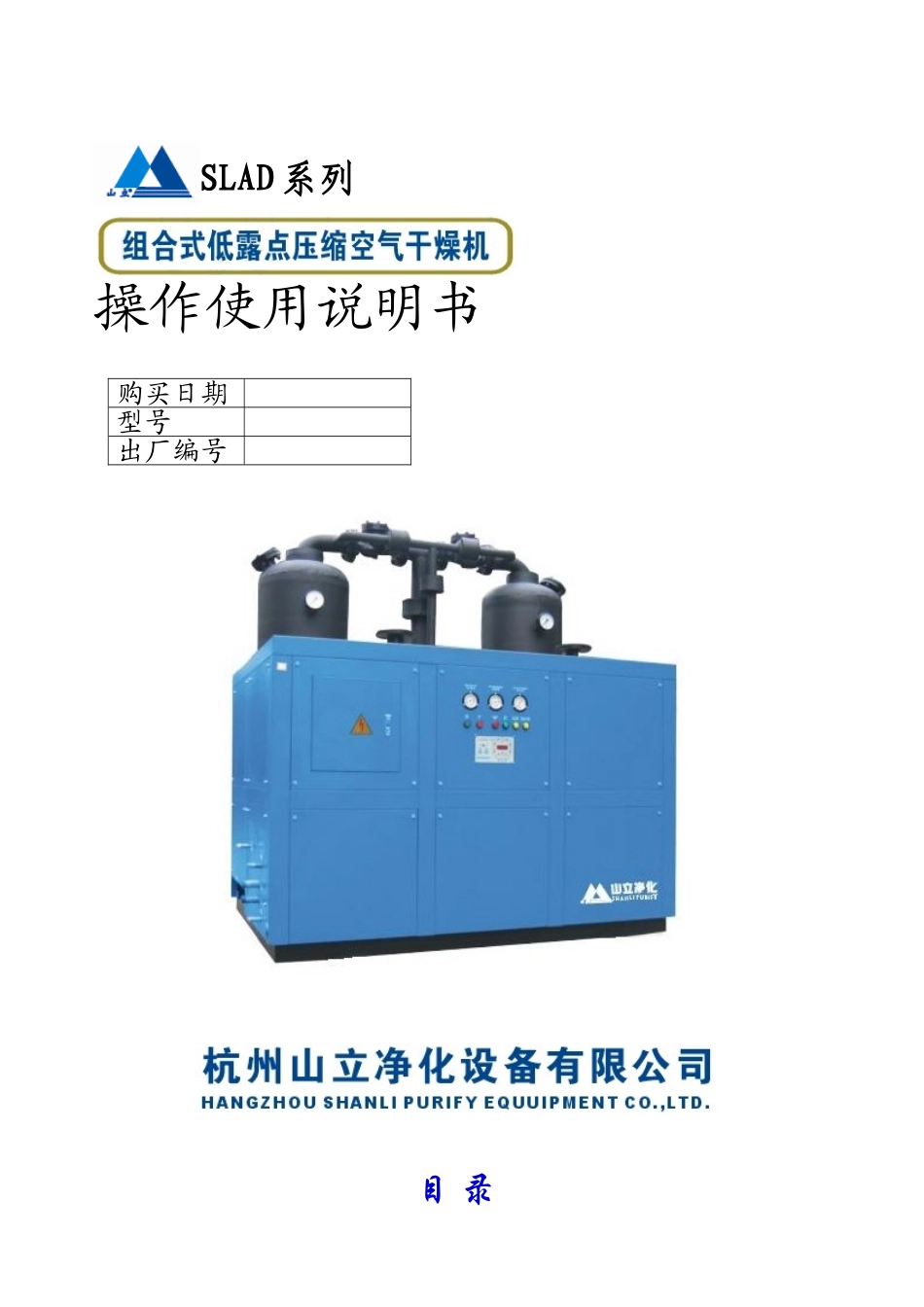

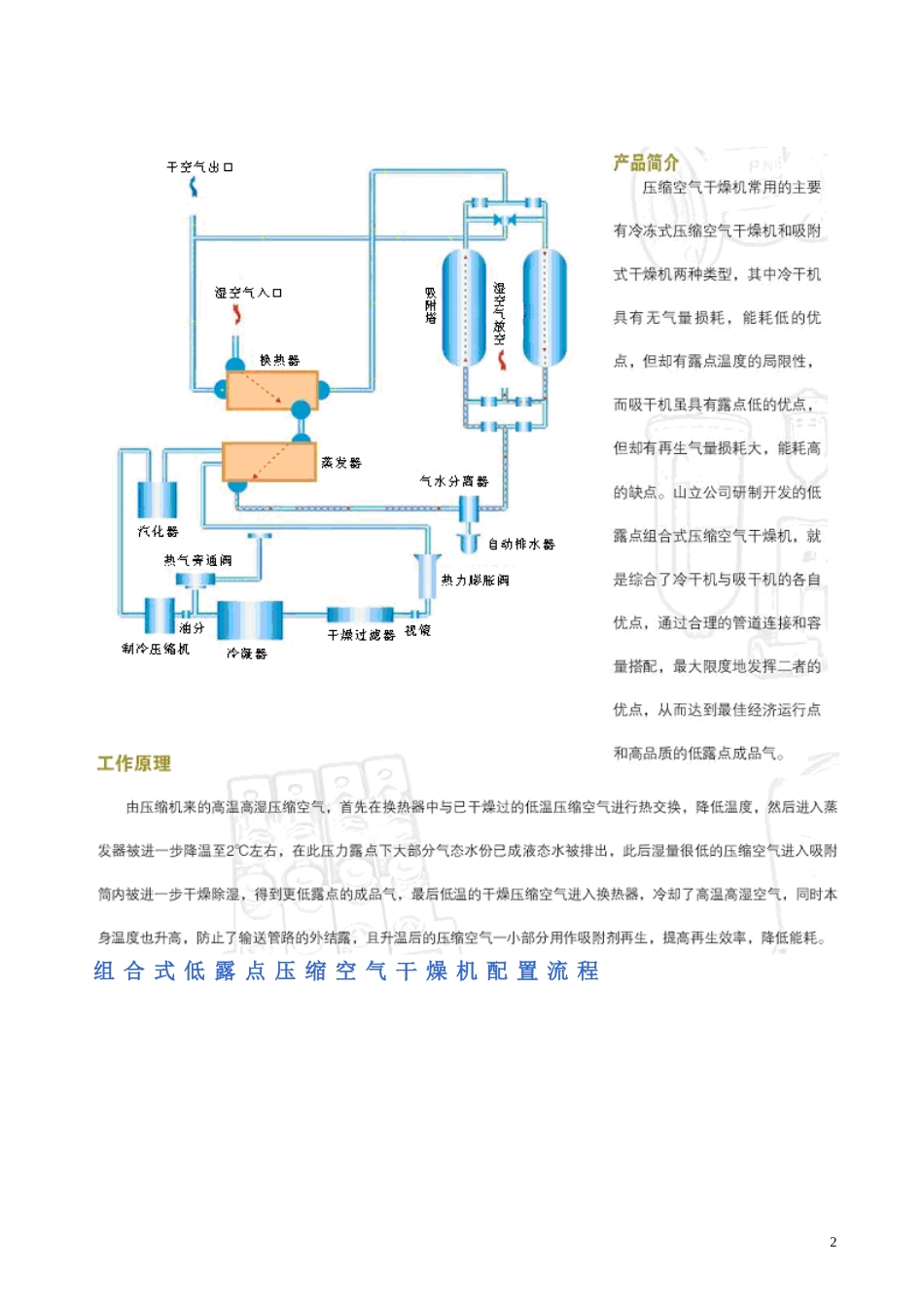

SLAD系列操作使用说明书购买日期型号出厂编号目录1.组合式低露点压缩空气干燥机原理…………………………………………22.组合式低露点压缩空气干燥机零部件图解…………………………………33.设备安装注意事项……………………………………………………………54.电子排水器的安装和使用……………………………………………………75.SLAD系列组合式低露点压缩空气干燥机操作方法………………………86.组合式低露点压缩空气干燥机的常规控制仪表板说明……………………97.组合式低露点压缩空气干燥机的吸干机部分参数设置说明………………108.组合式低露点压缩空气干燥机的启动过程…………………………………119.组合式低露点压缩空气干燥机的停机过程…………………………………1110.组合式低露点压缩空气干燥机的保养要求…………………………………1211.组合式低露点压缩空气干燥机的典型故障分析和处理……………………15组合式低露点压缩空气干燥机工艺流程尊敬的用户：感谢您选购杭州山立净化设备有限公司SLAD系列组合式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。从您购买杭州山立净化设备有限公司产品之日起，您将会得到本公司一流的售后服务。1组合式低露点压缩空气干燥机配置流程2组合式低露点压缩空气干燥机吸干机部分主要零部件图解3组合式低露点压缩空气干燥机冷干机部分主要零部件图解4设备安装注意事项一、组合式低露点压缩空气干燥机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。二、组合式低露点压缩空气干燥机避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所，需安装在环境温度高于0℃低于38℃的地方，风冷组合式低露点压缩空气干燥机必须安置在室内，并具有良好的通气设备以维持组合式低露点压缩空气干燥机的正常工作。安装在空压房内的风冷组合式低露点压缩空气干燥机，要采取组合式低露点压缩空气干燥机与空压机的隔热措施。将风冷组合式低露点压缩空气干燥机置于可使冷却空气便于通过冷凝器的地方，设备与周围环境或机器之间的距离应保持在1米以上的空间便于保养和维修。三、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降，设备空气进出口口上方请加装旁路阀以利检修。四、安装组合式低露点压缩空气干燥机电源时电器接线可能在运输过程中由于震动而松动，请用工具拧紧，并注意以下几点：警告通风不良将导致冷凝后的热空气流反复通过风冷冷凝器而使室温不断升高。这将导致制冷压缩机排气压力过高使冷媒高压开关保护或使电机内部过载保护，最终使设备停止运转。51、额定电压在±5％范围以内。2、电源进线的线径须视电流大小及线路长短而定。3、SLAD-01ZF∽8.5ZF电源须专用。五、水冷型的组合式低露点压缩空气干燥机，循环冷却水的水压须在0.2-0.4Mpa之间,水温≤32℃且经过软化处理，为防止水冷冷凝器生锈或脏堵，建议在水冷冷凝器的冷却水进口安装水过滤器。六、组合式低露点压缩空气干燥机入口处最好加装除油过滤器，因吸附剂在吸附过程中对进气含油量有较高要求:一般进气含油量应≤0.1ppm，否则将直接影响吸附效果、吸附剂使用寿命,甚至使吸附剂中毒失效。七、组合式低露点压缩空气干燥机最好装在后部冷却器与储气罐之后，以降低压缩空气在组合式低露点压缩空气干燥机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢迎致电询问。电子排水器的安装和使用一、过滤球阀集隔离用球阀和过滤网于一体，外形小巧，清洗方便；额定压力16Bar，冷凝水入口1/2"，出口1/2"或1/4"。加装在电子排水器之前，确保阀芯不易堵塞（如下图示）。二、电磁阀安装时须注意冷凝水的流动方向应该与阀体上箭头的方向一致；阀体水平位置安装，线圈朝上；阀的出口处连接管子（如硬PVC管）并通入下水道。三、定时器接线时先拧下接线头顶部的螺丝，从定时器上拔下接线头，取下接线头的外壳（接线头盖），把连接电缆线从外壳穿线孔穿过，如下图所示进行接线。接线完毕后，将接线头盖装回原处，将接线头重新插到定时器上，收紧电缆线，适度拧紧接线头盖...
