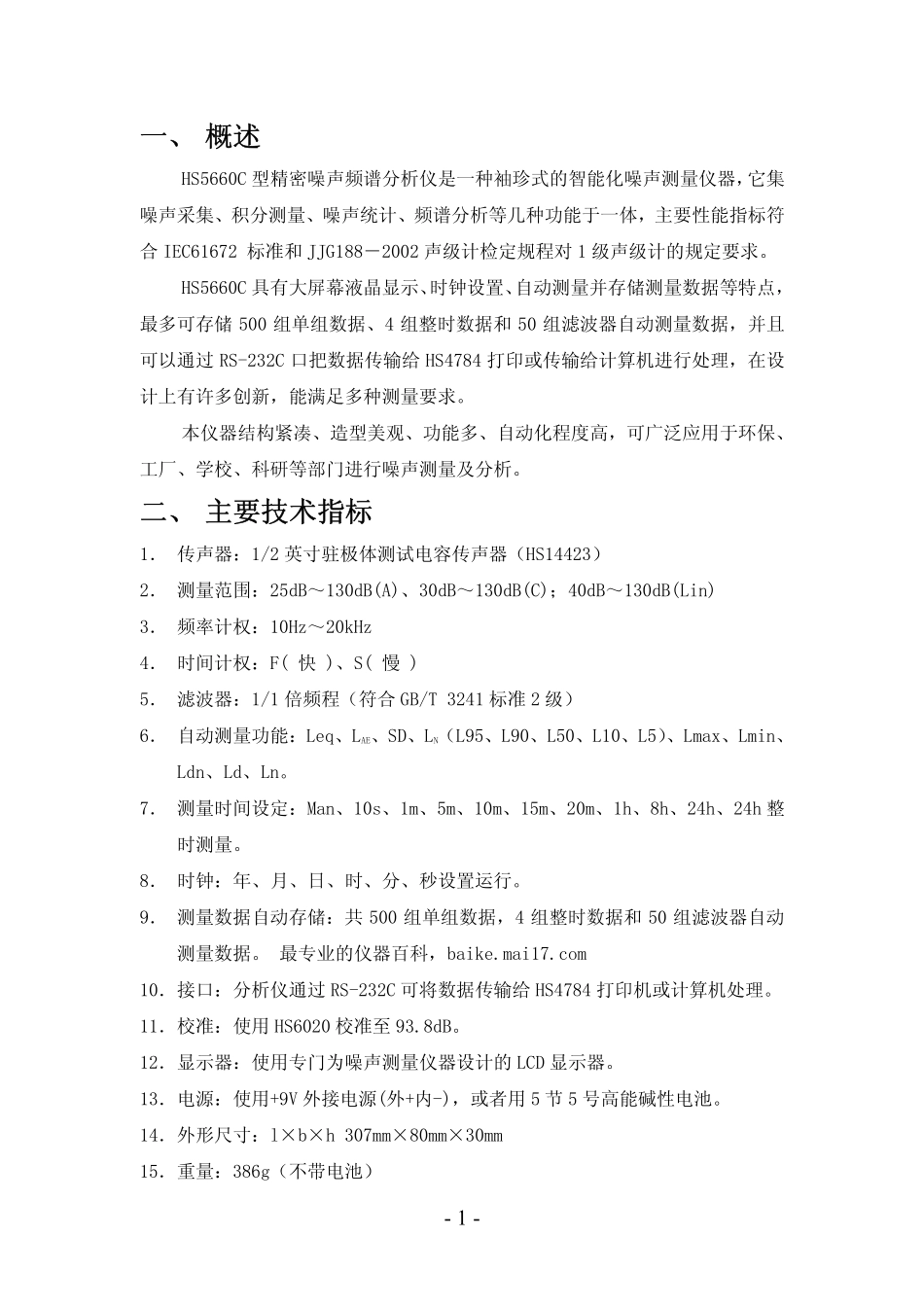

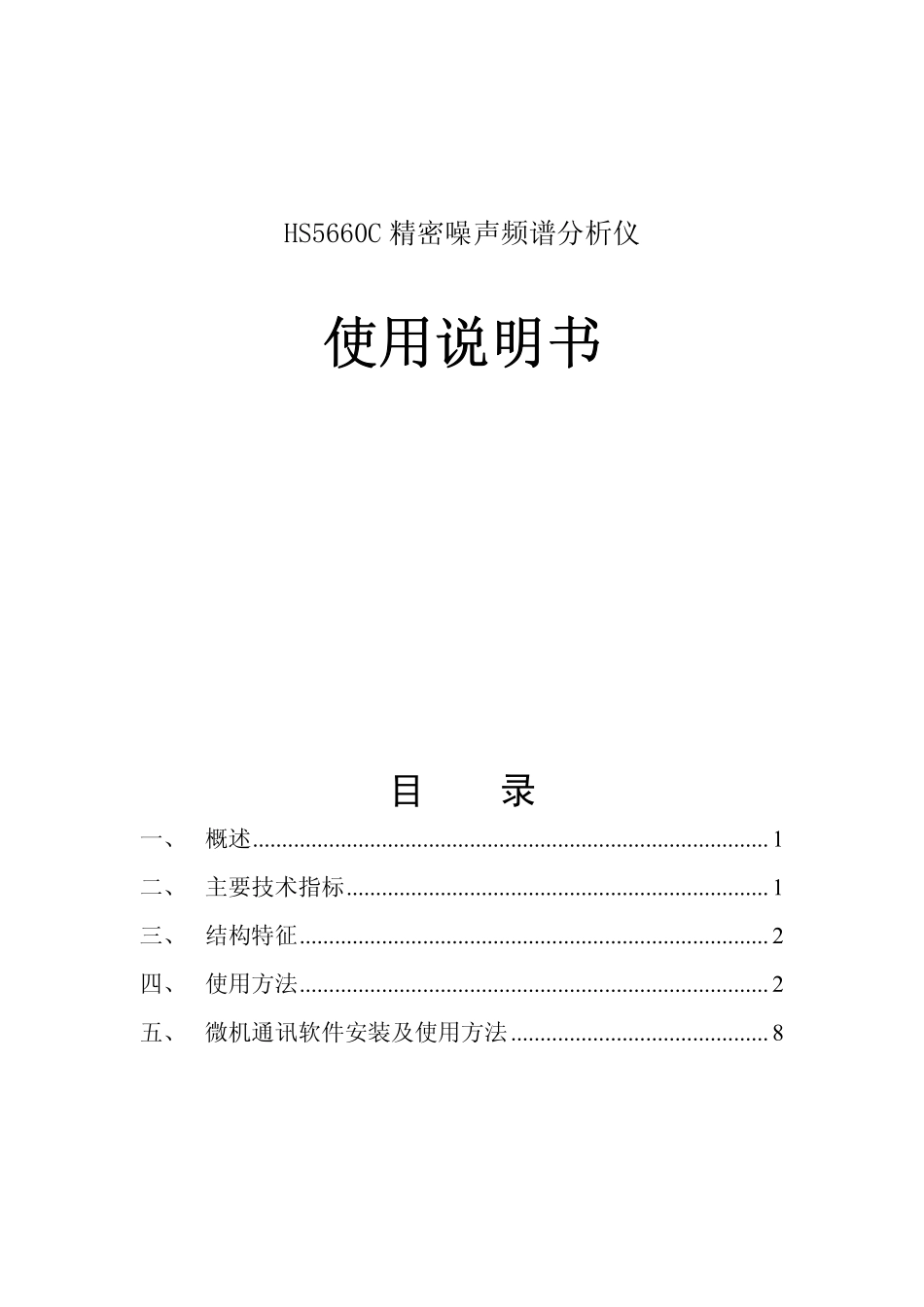

HS5660C精密噪声频谱分析仪使用说明书目录一、概述........................................................................................1二、主要技术指标........................................................................1三、结构特征................................................................................2四、使用方法................................................................................2五、微机通讯软件安装及使用方法............................................8-1-一、概述HS5660C型精密噪声频谱分析仪是一种袖珍式的智能化噪声测量仪器，它集噪声采集、积分测量、噪声统计、频谱分析等几种功能于一体，主要性能指标符合IEC61672标准和JJG188－2002声级计检定规程对1级声级计的规定要求。HS5660C具有大屏幕液晶显示、时钟设置、自动测量并存储测量数据等特点，最多可存储500组单组数据、4组整时数据和50组滤波器自动测量数据，并且可以通过RS-232C口把数据传输给HS4784打印或传输给计算机进行处理，在设计上有许多创新，能满足多种测量要求。本仪器结构紧凑、造型美观、功能多、自动化程度高，可广泛应用于环保、工厂、学校、科研等部门进行噪声测量及分析。二、主要技术指标1．传声器：1/2英寸驻极体测试电容传声器（HS14423）2．测量范围：25dB～130dB(A)、30dB～130dB(C)；40dB～130dB(Lin)3．频率计权：10Hz～20kHz4．时间计权：F(快)、S(慢)5．滤波器：1/1倍频程（符合GB/T3241标准2级）6．自动测量功能：Leq、LAE、SD、LN（L95、L90、L50、L10、L5）、Lmax、Lmin、Ldn、Ld、Ln。7．测量时间设定：Man、10s、1m、5m、10m、15m、20m、1h、8h、24h、24h整时测量。8．时钟：年、月、日、时、分、秒设置运行。9．测量数据自动存储：共500组单组数据，4组整时数据和50组滤波器自动测量数据。最专业的仪器百科，baike.mai17.com10．接口：分析仪通过RS-232C可将数据传输给HS4784打印机或计算机处理。11．校准：使用HS6020校准至93.8dB。12．显示器：使用专门为噪声测量仪器设计的LCD显示器。13．电源：使用+9V外接电源(外+内-)，或者用5节5号高能碱性电池。14．外形尺寸：l×b×h307mm×80mm×30mm15．重量：386g（不带电池）-2-16．工作环境：温度-10℃～50℃、相对湿度20%～90%最专业的仪器百科。三、结构特征仪器使用塑压成型的上下机壳，内侧喷涂导电漆形成屏蔽层，具有良好的抗电磁干扰性。外型为尖头，可减少声反射。主机重量轻，体积小，可手持操作。打开背面电池盖，能方便装取电池。必要时，可旋出下机壳上固定螺钉，取下机壳对内部进行调试与维修。四、使用方法1．注意事项①使用前必须先阅读本说明书，了解仪器的使用方法与注意事项。②分析仪使用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当，最好放置在干燥箱中。③安装电池或外接电源应注意极性，切勿接反，仪器长期不使用时应取下电池，以免漏夜损坏仪器。④仪器使用前最好先预热2分钟，特别是温度较高时测量低声级的情况下。⑤仪器应避免放置于高温、潮湿、有污水、灰尘及含酸、碱成份高的空气或化学气体的地方，避免阳光直射。⑥请勿擅自拆卸仪器，如果仪器工作不正常，可送修理单位或厂方检修。2．面板与开关操作说明如图1所示-3-图一3．使用前准备①装电池：打开仪器背面电池盖板，按照极性标记装入5节5号干电池（连续测量时间在8小时以上，建议使用高能碱性电池），当外接电源时，通过一配套插头接入9V（注意极性：外+内-）直流电压至右侧面的电源插孔中。-4-②给打印机充电：打印机电源开关至OFF，将配套的充电器插头接入到打印机侧面的电源插座中。充电至少4小时，如果在室内打印，接上充电器电源可以直接工作。③装传声器：打开包装盒，小心取出传声器，对准前置级头子螺纹口顺时针旋紧，切不可掉下、摔扔或将传声器上金属保护栅旋下。分析仪长期不用时请将传声器旋下放回包装盒内，有条件者可放置在干燥箱中保管。④如果用户配置延伸电缆，只需拧松前置固定螺母，将前置级拔出，并按照定位槽口配合装入延伸电缆一端，...
