LINK1单元描述:LINK1单元可用于不同的工程应用中,依具体的应用,该单元可模拟桁架、链杆及弹簧等
该二维杆单元每个节点的自由度只考虑x,y两个方向的线位移,是一种可承受单轴拉压的单元
因为只用于铰接结构,故本单元不能承受弯矩作用
有关此单元的更详细说明请见《ANSYS,Inc
TheoryReference》
而LINK8单元是这种单元的三维情况
LINK1的几何模型图:LINK1输入数据:上图给出了本单元的几何图形、节点坐标及单元坐标系
单元通过两个节点、横截面面积及初始应变和材料属性定义
单元的X轴方向为沿单元长度从节点I指向节点J
初始应变通过Δ/L给定,Δ为单元长度L(由I,J节点坐标算得)与0应变单元长度之差
在“节点与单元荷载”中有关于单元荷载的描述
可以在节点上输入温度或热流量作为单元的体荷载
节点I上的温度T(I)默认为TUNIF,节点J上的温度默认为T(I)
对于热流量与温度的设定基本相同,只是默认值不在是TUNIF而成为0
还可通过命令LUMPM得到一个集中质量表达式,这对某些如波的传播的分析是很有用的

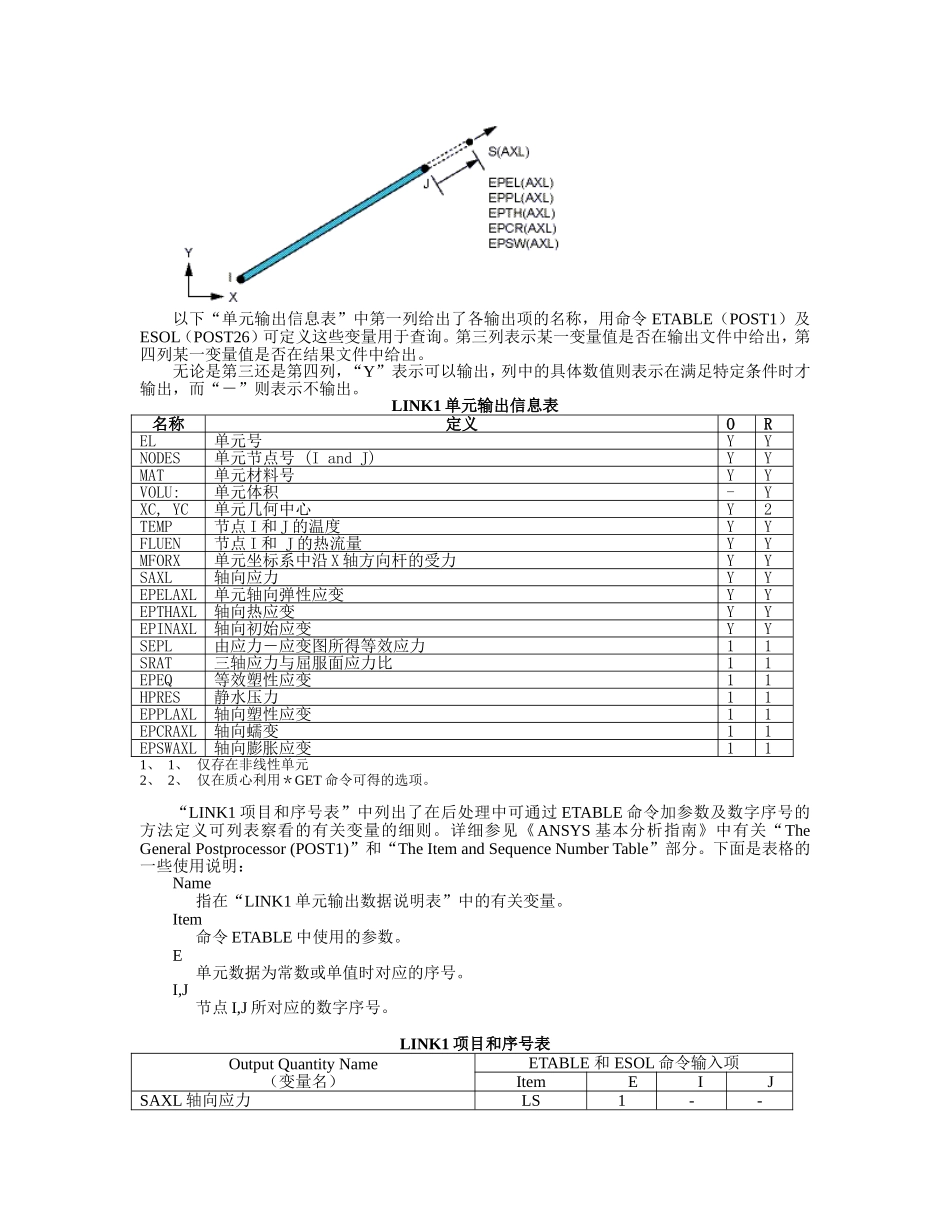

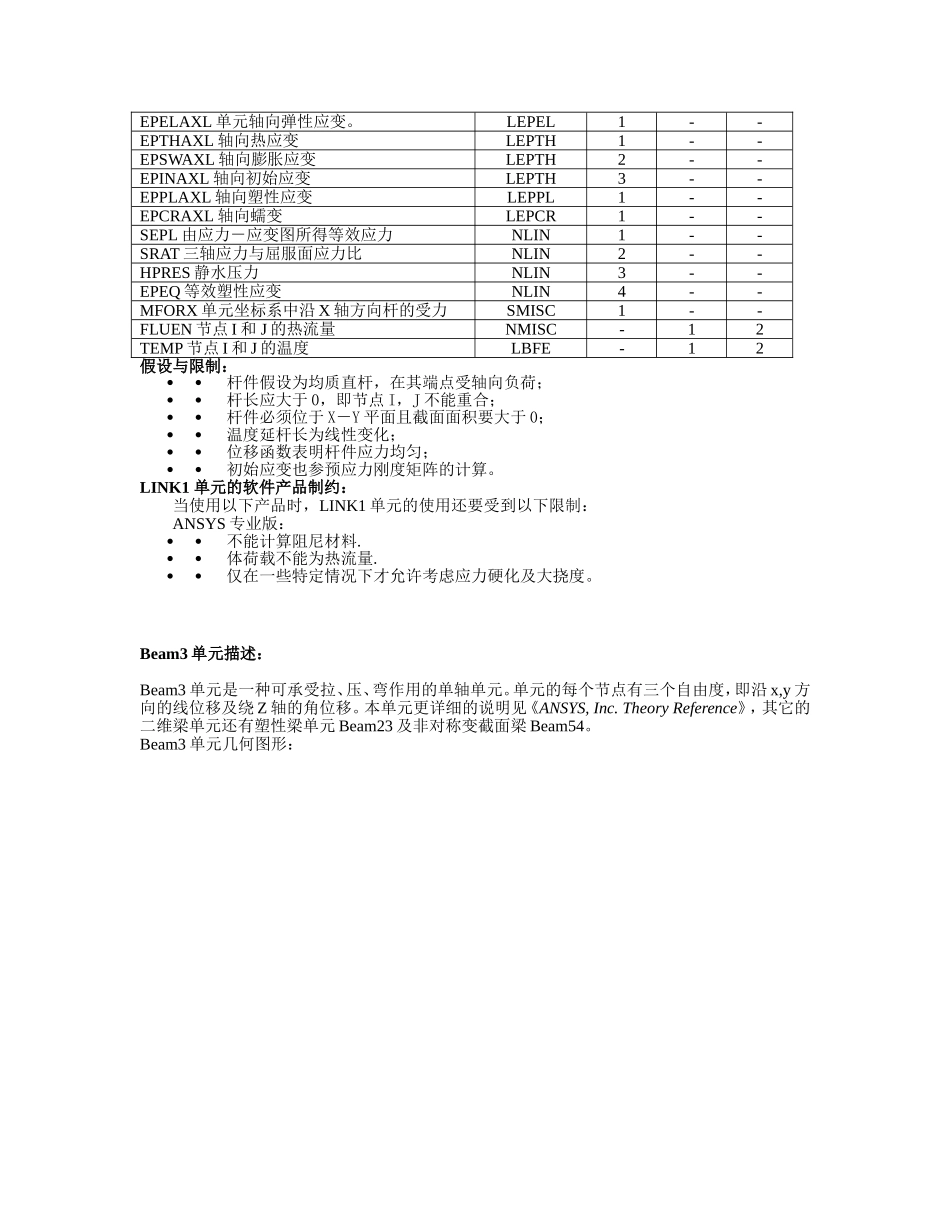

LINK1输入总结:节点:I,J自由度:UX,UY实常数AREA–横截面面积ISTRN–初始应变材料属性EX,ALPX,DENS,DAMP面荷载:None体荷载:温度--T(I),T(J)热流量--FL(I),FL(J)特性:塑性蠕变膨胀应力硬化大变形单元生死KEYOPTSNoneLINK1输出数据:单元的求解输出包括以下两方面:节点位移包括的全部节点解中;其它输出信息见“LINK1单元结果输出说明表”以下的“LINK1应力计算图”也说明了一些情况,而有关结果输出的总体介绍参见“SolutionOutput”,对结果的查看方法请见《ANSYSBasicAnalysisGuide》LINK1应力计算图以下“单元输出信息表”中第一列给出了各输出
