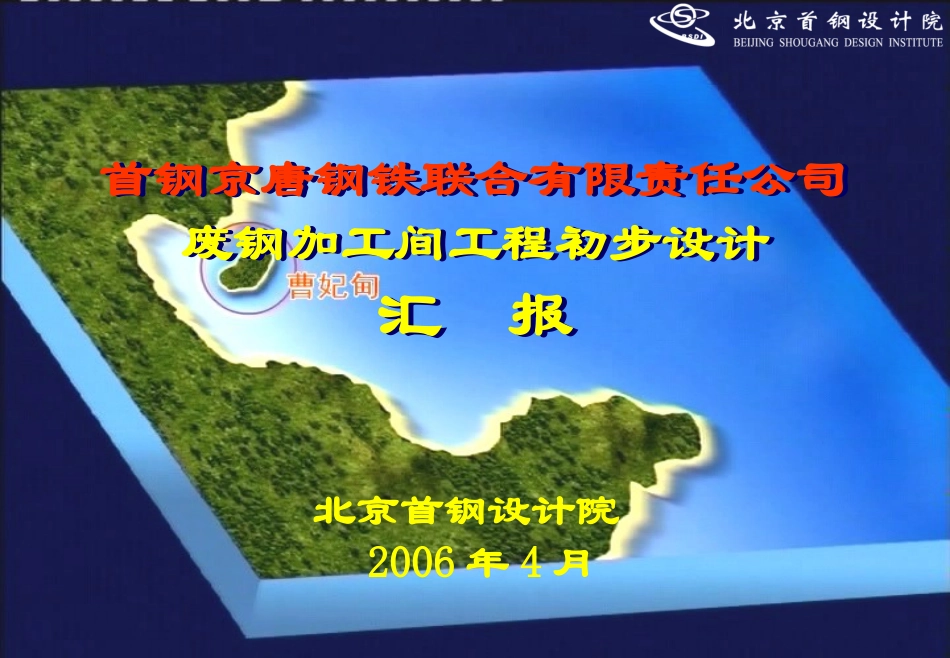

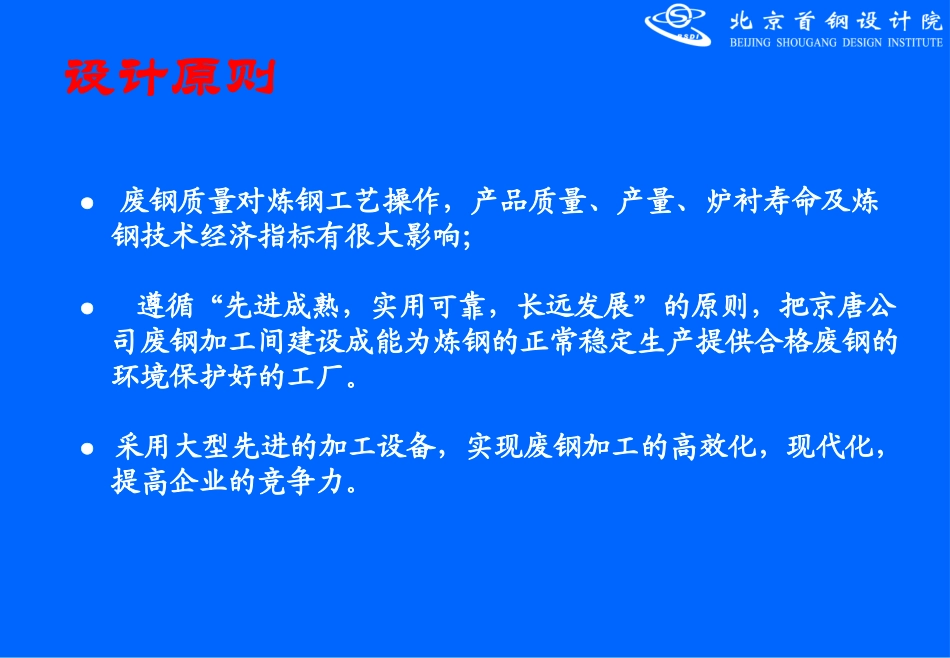

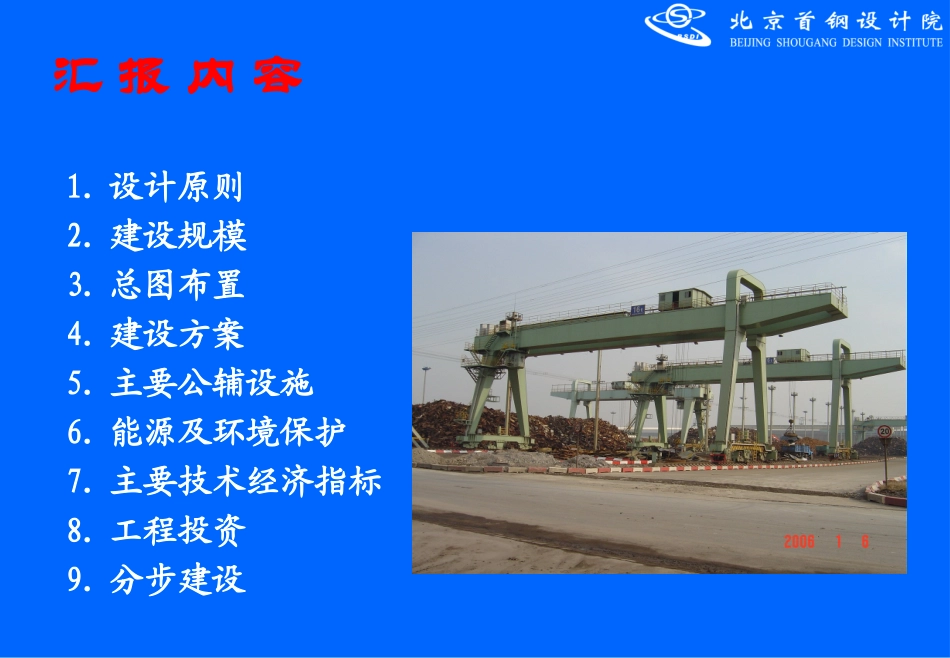

首钢京唐钢铁联合有限责任公司废钢加工间工程初步设计汇报首钢京唐钢铁联合有限责任公司废钢加工间工程初步设计汇报北京首钢设计院2006年4月汇报内容1.设计原则2.建设规模3.总图布置4.建设方案5.主要公辅设施6.能源及环境保护7.主要技术经济指标8.工程投资9.分步建设设计原则●废钢质量对炼钢工艺操作，产品质量、产量、炉衬寿命及炼钢技术经济指标有很大影响；●遵循“先进成熟，实用可靠，长远发展”的原则，把京唐公司废钢加工间建设成能为炼钢的正常稳定生产提供合格废钢的环境保护好的工厂。●采用大型先进的加工设备，实现废钢加工的高效化，现代化，提高企业的竞争力。建设规模●年产合格的废钢铁123-150万吨●双联冶炼入炉废钢比11%●常规冶炼大约15%1630吨液压剪切机总图布置烧结厂球团厂石灰窑混匀料场炼钢厂总图布置废钢加工间的位置废钢加工间位于烧结车间的西侧（相对施工坐标系，下同）。其北侧与石灰窑隔纬四路相望，南侧与原料堆场隔纬三路相望，西邻经一路。主要设施组成废钢加工间的主要设施有：剪切打包车间、露天堆场、火焰切割车间、废钢分选场、废钢堆场等；辅助设施有：变配电设施、除尘设施、150t汽车衡等。废钢加工所需的焦炉煤气、氧气、蒸汽采用架空敷设方式，水、电、通信采用埋地方式；区域雨排水方式采用自然排水与暗管排水相结合的方式。总图布置运输方式及运输量:废钢加工间货物均采用道路汽车运输。厂内货物运输量表序号货物名称年运量（万t/a）运输方式备注1运入废钢165.7道路包括15.7万吨的厂内运输2运出废钢150.0道路3除尘灰0.01道路合计315.71总图布置序号指标名称单位数量备注1用地面积m21402112建、构筑物占地面积m2441113建筑系数%31.464道路长度m21005道路面积m2241106道路运输量万t/a315.7067场地平整m3140211主要技术经济指标表建设方案炼钢入炉废钢杂质控制杂质油脂类涂料类土沙木材水分SP单位％％％％％％％数值≤0.002≤0.005≤0.5≤1≤1≤0.05≤0.08●废钢中不准有两端封闭管容器、易爆物、有毒品●含有合金钢及有色金属的废钢要与一般废钢分开管理--成品要求炼钢入炉废钢规格控制冶炼方法废钢种类单重t堆比重(密度)t/m3形状尺寸mm厚度宽度长度双联冶炼轻废钢≤11.2≤250≤800≤1000打包废钢≤12-3600600≤1000常规冶炼组合废钢≤11.5≤250≤800≤1000建设方案--成品要求废钢原料的来源主要数据表序号名称单位数值备注1炼钢返回废钢万t18.4为大块废钢2热轧返回废钢万t11.905厚度10mm钢板3冷轧返回废钢万t36.13≤10mm钢板4钢渣返回渣铁万t3质量差5非生产废钢回收万t4.9废旧设备合计74.36需外购废钢万t48.7-75.7购买废钢质量必须控制在规定的范围内建设方案--废钢原料废钢加工的几种形式:火切废钢=150×20%=30(万吨)剪切废钢=150×20%=30(万吨)打包废钢=150×20%=30(万吨)分选废钢=60(万吨)合计=150(万吨)建设方案--废钢加工工艺物料平衡图炼钢回18.4万吨热热返回11.905万吨冷热返回36.13万吨渣铁3万吨非产4.9万吨外废48.665-75.665万吨剪切30万吨打包30万吨火切30万吨分选33-60万吨供应废钢合计123-150万吨建设方案≤10mm0.1~0.3t/m3工艺流程图分选剪切机≤1000打包机≤600×600×600-1000人工火切≥2t/m3堆场1.2-2.7t/m3废钢准备间厂内废钢外购废钢称量称量废钢抽样检验建设方案≤200mm2≥1000mm原料堆场≥200mm2建设方案--工艺布置图剪切、打包间露天料场（抓钢机搬运火焰切割车间龙门吊分选场龙门吊堆场打包机剪切机抓钢机原料区抓钢机建设方案--剪切机、打包机车间平面图原料区建设方案--剪切、打包车间断面图抓钢机原料区运输机吊车成品区剪切机建设方案--火焰切割车间平面图切割区成品区吊车原料区建设方案--露天分选场断面图堆存区龙门吊车建设方案--废钢加工车间组成序号车间名称代号厂房尺寸(m)吊车轨面高度(m)主要设备和吊车(能力×台数)备注跨度长度1打包剪切间1.1原料跨AB33204A944B型抓钢机×2台1000t打包机×1台1600t液压剪×1台无厂房1.2成品跨BC3320412.516t电磁桥式起重机×3台2露天堆场66200A934B型抓钢机×2台无厂房3火焰切割间3.1分选跨BC3318012.516t电磁桥式起重机×2台30t电磁桥式起重机×1台3.2火焰切割跨A...
