p02角度测量VIP免费

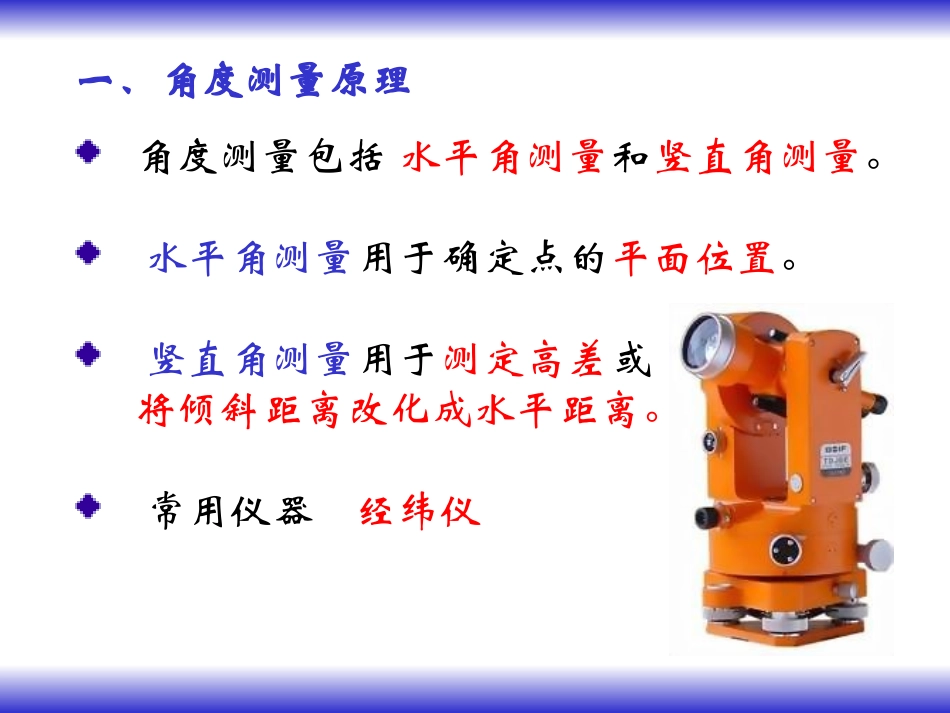

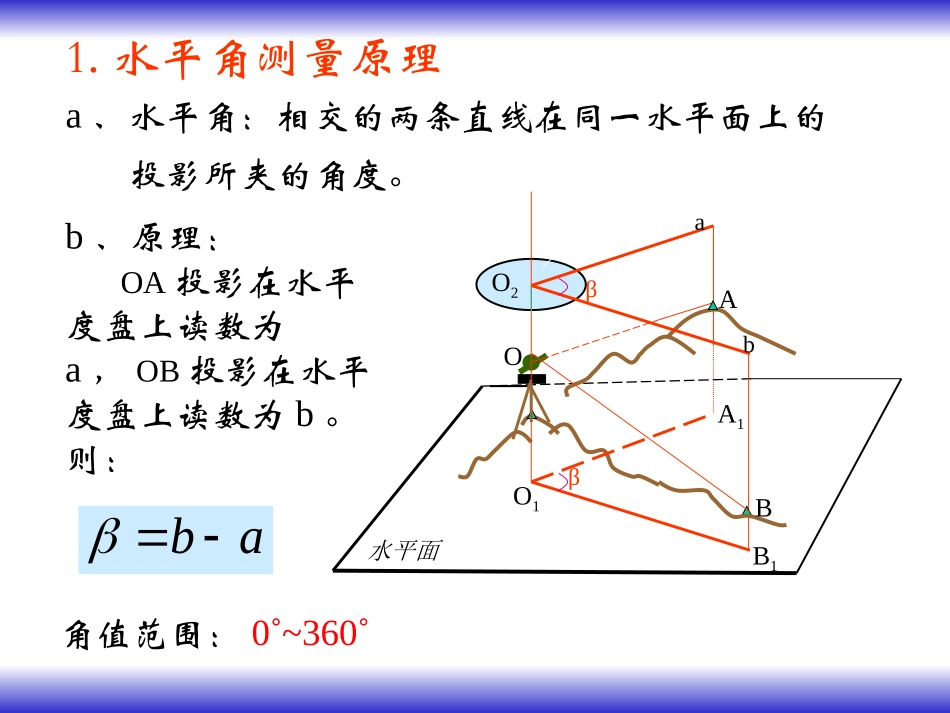

第二章角度测量§2.1角度测量原理§2.2角度测量仪器及工具§2.3DJ6型光学经纬仪的使用§2.4水平角测量及成果处理§2.5竖直角测量及成果处理§2.6经纬仪的检验与校正§2.7角度测量误差与注意事项§2.8其他经纬仪简介角度测量包括水平角测量和竖直角测量。水平角测量用于确定点的平面位置。竖直角测量用于测定高差或将倾斜距离改化成水平距离。常用仪器经纬仪一、角度测量原理ABOA1B1O1O2ββab水平面1.水平角测量原理a、水平角：相交的两条直线在同一水平面上的投影所夹的角度。b、原理：OA投影在水平度盘上读数为a，OB投影在水平度盘上读数为b。则：ab角值范围：0˚~360˚2.竖直角测量原理1、定义：在同一竖直面内，仪器中心至目标的倾斜视线与水平视线所夹的锐角。角值范围：-90~+90°视线向上倾斜，称仰角，α为正值；视线向下倾斜，称俯角，α为负值。2、原理：α=目标视线读数—水平视线读数Z—天顶距α1α2返回角度测量仪器为：经纬仪角度测量工具为：测钎、标杆和觇牌1.经纬仪按精度分为DJ1、DJ2、DJ6、DJ15等。D—大地测量仪器J—经纬仪数字—测角精度(一测回方向观测中误差，单位为秒)按读数系统分为:光学经纬仪、电子经纬仪。按性能分为方向经纬仪、复测经纬仪二、角度测量仪器及工具a.DJ6光学经纬仪的构造DJ6光学经纬仪包括基座、度盘、照准部三大部分。垂直制动水平微动读数目镜水平度盘转换轮垂直微动光学对点器补偿器转换钮望远镜圆水准器其它1)、基座由轴座、脚螺旋、底板、三角压板等组成。作用：用于连接和整平。2)、度盘包括水平度盘和竖直度盘，由光学玻璃制成。注记：0˚~360˚分划：20＇、30＇、1˚三种注：①水平度盘顺时针注记，与竖轴不固定，不随望远镜转动；②水平度盘有复测钮或变换钮，用作改变观测方向的角度值；③竖直度盘顺时针注记或逆时针注记，与望远镜固定，随望远镜一起转动。3)、照准部主要由望远镜、支架、竖直轴、水平轴、竖直制动微动螺旋、水平制动微动螺旋、读数设备、水准器和光学对点器等组成。望远镜—用于瞄准目标圆水准器—用于粗略整平仪器管水准器—用于精确整平仪器光学对点器—用于使度盘中心和测点在同一铅垂线上读数装置—用于读数b.读数装置及读数方法读数装置由棱镜、透镜、读数显微镜组成；用于读取度盘读数。读数方法分测微尺和测微器两种方法。测微尺测微器水平读数：215˚06＇48"竖直读数：78˚52＇00"竖直读数：92˚17＇30"水平读数：转动测微轮重合读数2.测钎、标杆和觇牌测钎、标杆和觇牌均为经纬仪瞄准目标时所使用的照准工具。测钎：适用与距测站较近的目标。标杆：适用与距测站较远的目标。觇牌：固定在三脚架上使用，远近皆可适用；一般为红白或黑白相间且常与棱镜结合，用于电子经纬仪或全站仪。有时也可悬挂垂球用垂球线作为瞄准标志。返回经纬仪的使用包括对中、整平、瞄准和读数四项基本操作。一、对中、整平目的：①使测点中心与仪器竖轴中心在同一铅垂线上；②使水平度盘处于水平位置。方法：有垂球对中和光学对点器对中两种，由于垂球对中精度较低，且使用不便，工程测量中一般采用光学对点器对中。三、DJ6型光学经纬仪的使用光学对点器对中及整平的步骤：①安置仪器：高度适中，使测点在视场内；②强制对中：移动三脚架，使光学对点器中心与测点重合；③粗略整平：调节三脚架，使圆水准气泡居中；④精确整平：调节脚螺旋，使长水准气泡居中；⑤精确对中：移动基座，精确对中（只能前后、左右移动，不能旋转）；⑥重复④、⑤两步，直到完全对中、整平。二、调焦与瞄准目的：视准轴对准观测目标的中心。方法：①调节目镜调焦螺旋，使十字丝清晰；②利用粗瞄器，粗略瞄准目标，固定制动螺旋；③调节物镜调焦螺旋使目标成像清晰，注意消除视差；④调节制动、微动螺旋，精确瞄准。测竖直角测水平角三、读数方法：①打开反光镜，使读数窗光线均匀；②调焦使读数窗分划清晰（注意消除视差）；③按不同的测微器直接读取水平、竖直度盘读数（度、分、秒，秒为估读且为6的倍数）。水平角：215˚06＇48"竖直角：78˚52＇00"返回一、测回法（只有两个方向）OMN1、操作步骤①安置仪器于O点，对中整平；②正镜（...
