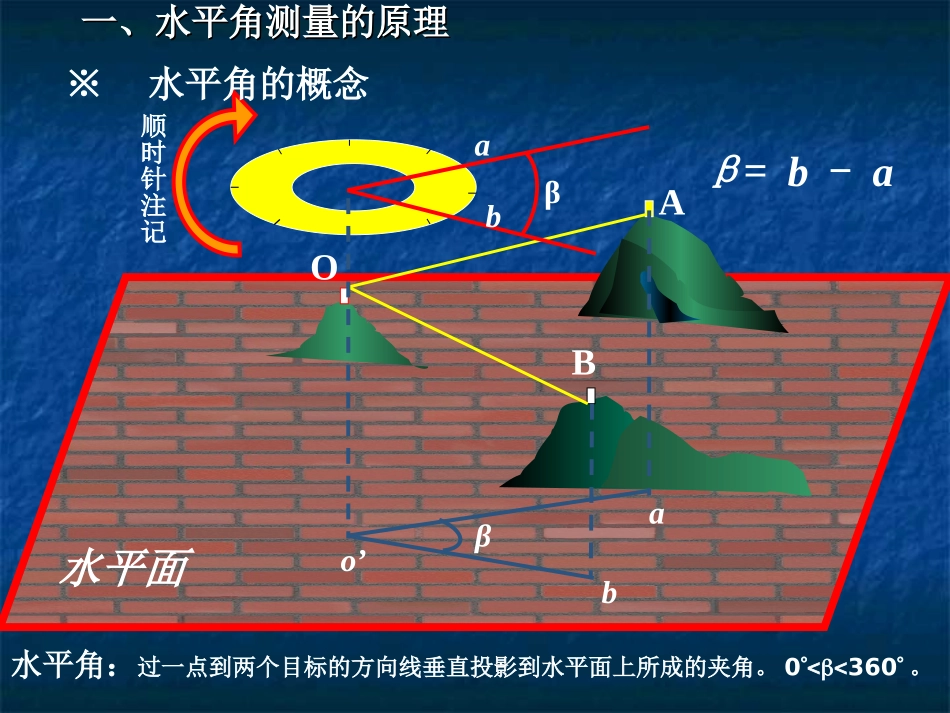

第三章角度测量第三章角度测量第一节角度测量的原理和仪第一节角度测量的原理和仪器器水平面β=b-aAOBββab顺时针注记水平角：过一点到两个目标的方向线垂直投影到水平面上所成的夹角。0360。※水平角的概念一、水平角测量的原理一、水平角测量的原理abo’二、竖直角测量原理水平线仰角＋α俯角－α天顶距铅垂线竖直角——在同一铅垂面内，瞄准目标的倾斜视线与水平视线的夹角(也叫垂直角)。=090，仰角为正，俯角为负。水平面α☆☆竖直角测量原理演示竖直角测量原理演示☆☆经纬仪必须具备三个条件：①有一个能够置于水平位置带刻度的圆盘，圆盘必须安置在角顶点的铅垂线上。②有一个能够在上、下、左、右旋转的望远镜，并且能够指示读数。③应有一个能指示读数的指标。北光TDJ6型苏光J2型☆☆光学经纬仪☆光学经纬仪☆☆☆电子经纬仪☆电子经纬仪☆北光DJD2型光学对中器水平制微动螺旋望远镜制微螺旋操作键盘南方ET-0205电子经纬仪ET-02/05电经键盘与显示屏(1)对中：目的：使度盘的中心与测站点在同一条铅垂线上。对中的误差应小于3mm。三、经纬仪的操作三、经纬仪的操作1.1.经纬仪的测站安置工作：对中、整经纬仪的测站安置工作：对中、整平平步骤：①脚架安置在测站上，高度适中，架头大致平。在连接螺旋下方挂一垂球，调节线长，以便于垂球对准测站点。②装上经纬仪，旋上连接螺旋，检查对中，若相差不大(1-2cm)，稍松开连接螺旋，双手扶基座，在架头上移动仪器，使垂球尖精确对准测站点，使对中误差小于3mm。③用光学对中器对中。在用垂球大致对中后，粗平仪器，然后用光学对中器对中，先转其目镜使刻划圆圈清晰，再推拉目镜管使地面点成象清晰，在架头移动仪器，使地面点位于刻划圈中心，使对中误差达到1mm。正确使用垂球线调节板正确使用垂球线调节板用光学对中器对中的步骤：用光学对中器对中的步骤：3.3.操作光学对中器：操作光学对中器：（1）旋转光学对中器的目镜使分划板的刻划圈清晰，再推进或拉出对中器的目镜管，使地面点标志成象清晰。（2）稍微松开中心连接螺旋，在架头上平移仪器（尽量做到不转动仪器），直到地面标志中心与刻划中心重合，最后旋紧连接螺旋。检查圆水准器是否居中，检查对中情况，反复进行调整，从而保证对中误差不超过１mm。1.1.架面要基本平，悬挂垂球大致对中：架面要基本平，悬挂垂球大致对中：安三角架时，架面要基本上平，并调节基座螺旋大致等高。悬挂垂球对中。。2.2.粗平：粗平：光学对中器对准地面测站点时，仪器的竖轴必须竖直，因此应调脚螺旋使圆水准器气泡居中。照准部旋转90º左手大拇指的运动的方向是气泡运动的方向。(2)(2)整平整平整平的目的是使水平度盘处于水平位置。首先使圆水准管使仪器大致水平，然后用水准管使仪器精确整平。第二节水平角的测量方法第二节水平角的测量方法①将经纬仪安置在测站点O上，进行对中和整平。②盘左位置，瞄准左方目标，用拨盘螺旋转水平度盘对准0°或比0°大点，得读数为a。顺时针转动照准部，瞄准右目标，得读数b。β左=b-a完成上半测回观测。③盘右位置，先瞄右方目标，读数b’。逆时针转动照准部，再瞄左目标，读数a’。β右=b’–a’完成下半测回观测。1.1.测回法测回法0AB上半测回：盘左：A→B（顺时针）β左=b-a下半测回：盘右：B→A（逆时针）β右=b’–a’上、下半测回角度之差应小于40″。一个测回此法适用于只有两个目标时的测角。为了减少度盘的刻划误差的影响，各个测回的起始方向读数应该改变180°/n（n为测回数）各测回角度之差，不大于24″。测测站站目目标标竖盘竖盘位置位置水平度盘水平度盘读读数数半测回角值半测回角值一测回角值一测回角值各测回角各测回角值值OO(1)(1)AA左左BBBB右右AAOO(2)(2)AA左左BBBB右右AA各测回角度之差，不大于各测回角度之差，不大于24″24″上、下半测回角度之上、下半测回角度之差应小于差应小于40″40″0020668491824849301800224684712684706684709900136158484268470633848482700148684700684703684706为了减少度盘的刻划误差，各个测回的起始读数应为了减少度盘...
