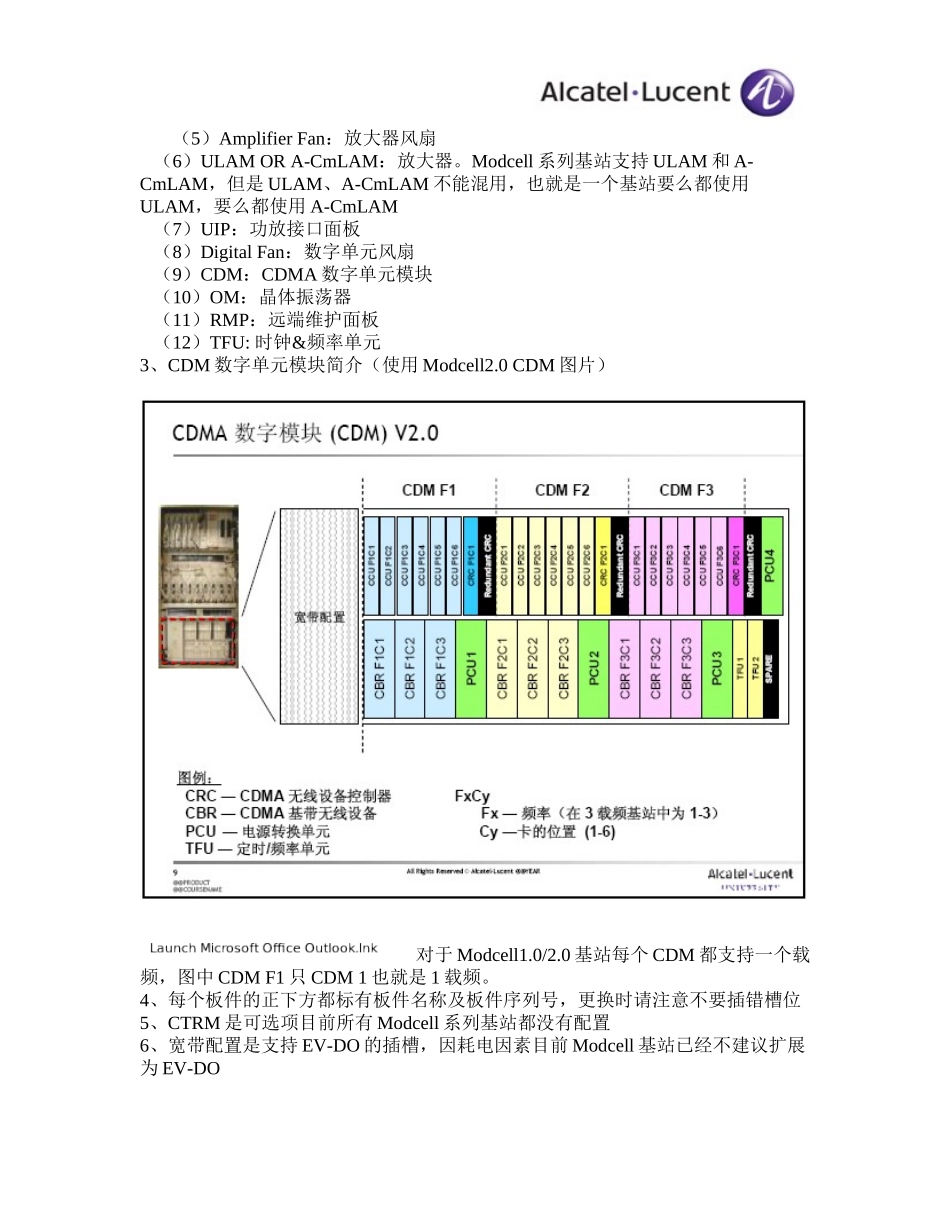

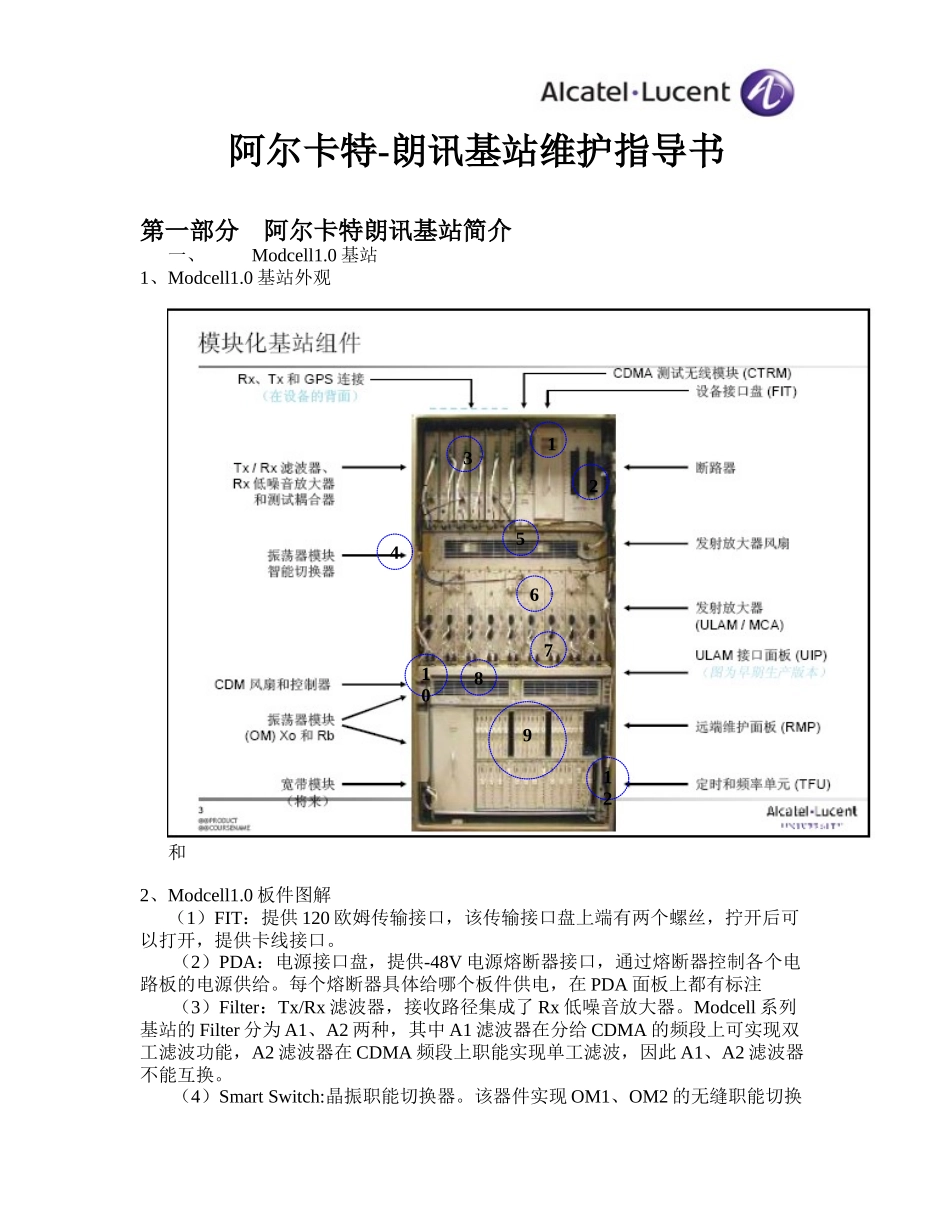

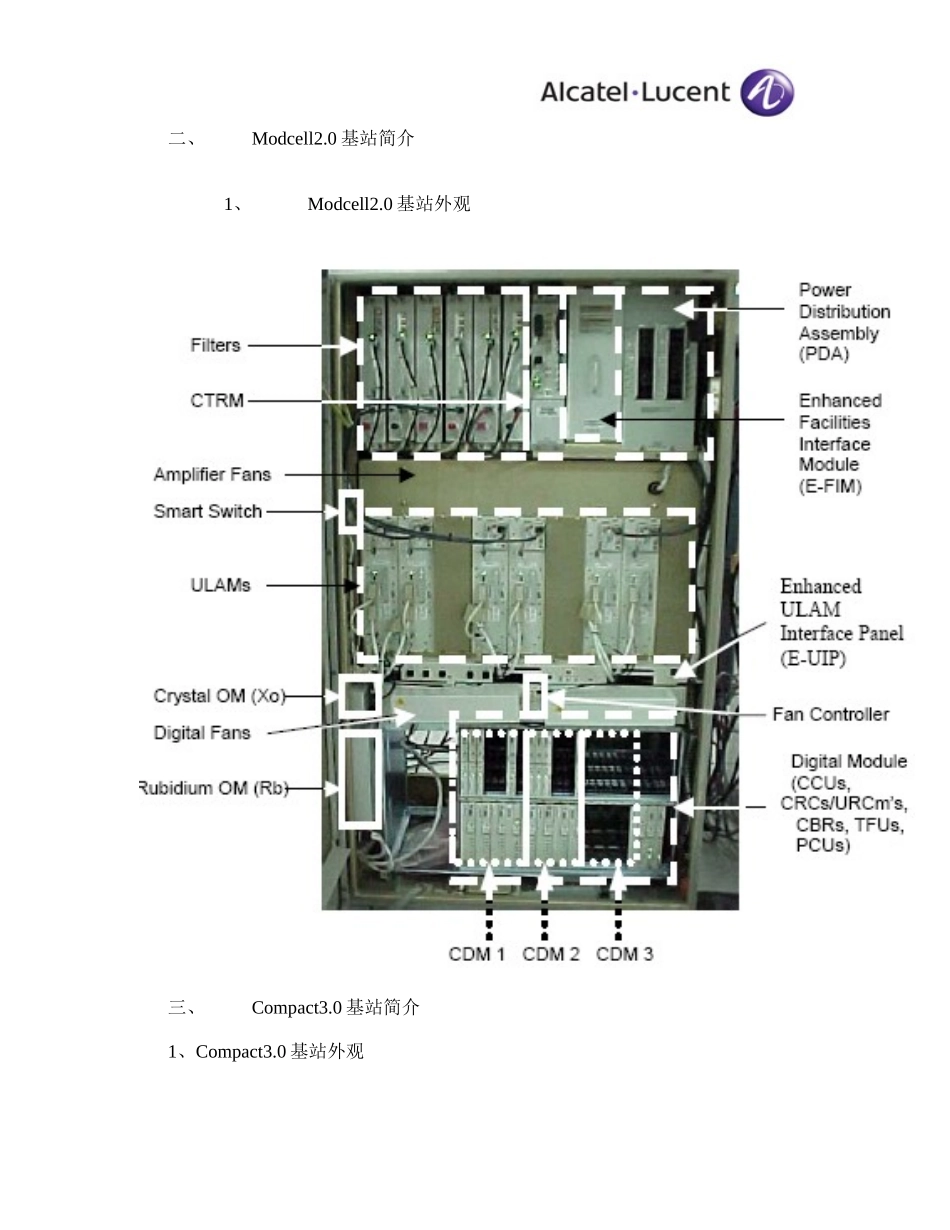

阿尔卡特-朗讯基站维护指导书第一部分阿尔卡特朗讯基站简介一、Modcell1.0基站1、Modcell1.0基站外观和2、Modcell1.0板件图解（1）FIT：提供120欧姆传输接口，该传输接口盘上端有两个螺丝，拧开后可以打开，提供卡线接口。（2）PDA：电源接口盘，提供-48V电源熔断器接口，通过熔断器控制各个电路板的电源供给。每个熔断器具体给哪个板件供电，在PDA面板上都有标注（3）Filter：Tx/Rx滤波器，接收路径集成了Rx低噪音放大器。Modcell系列基站的Filter分为A1、A2两种，其中A1滤波器在分给CDMA的频段上可实现双工滤波功能，A2滤波器在CDMA频段上职能实现单工滤波，因此A1、A2滤波器不能互换。（4）SmartSwitch:晶振职能切换器。该器件实现OM1、OM2的无缝职能切换1234567891012（5）AmplifierFan：放大器风扇（6）ULAMORA-CmLAM：放大器。Modcell系列基站支持ULAM和A-CmLAM，但是ULAM、A-CmLAM不能混用，也就是一个基站要么都使用ULAM，要么都使用A-CmLAM（7）UIP：功放接口面板（8）DigitalFan：数字单元风扇（9）CDM：CDMA数字单元模块（10）OM：晶体振荡器（11）RMP：远端维护面板（12）TFU:时钟&频率单元3、CDM数字单元模块简介（使用Modcell2.0CDM图片）对于Modcell1.0/2.0基站每个CDM都支持一个载频，图中CDMF1只CDM1也就是1载频。4、每个板件的正下方都标有板件名称及板件序列号，更换时请注意不要插错槽位5、CTRM是可选项目前所有Modcell系列基站都没有配置6、宽带配置是支持EV-DO的插槽，因耗电因素目前Modcell基站已经不建议扩展为EV-DO二、Modcell2.0基站简介1、Modcell2.0基站外观三、Compact3.0基站简介1、Compact3.0基站外观四、Modcell1.0&2.0基站差异1、Modcell1.0&2.0PDA差异：Modcell1.0基站利用开关控制电源通断，Modcell2.0基站通过插拔熔断器方式控制电源通断。2、Modcell1.0/2.0FIT差异：Modcell1.0/2.0基站的FIT略有不同。3、Modcell1.0/2.0PCU差异：PCU是Modcell1.0/2.0基站数字部分的电源变换模块，Modcell1.0无论几个载频都使用3块PCU，Modcell2.0基站每个CDM（载频）配置N+1块PCU，也就是Modcell2.0一载频基站配置2块PCU，二载频基站配置3块PCU。4、Modcell1.0/2.0与Compact3.0基站最大的区别：Compact3.0基站只支持1载频3扇区，而且不支持EVDO5、Compact3.0基站使用了PDP，在Modcell1.0/2.0基站中是没有PDP的6、Compact3.0基站使用的功放类型为：CmLAM(48V)；Modcell1.0/2.0基站使用的功放类型是ULAM或A-CmLAM7、Modcell1.0/2.0以及Compact3.0基站都属于Modcell系列基站，在ECP中的数据配置基本相同五、Modcell系列基站板件功能说明1、FIT：FIT提供了Modcell系列基站内部120欧姆传输线接口。CDM1（一载频）第一对2M色谱为白兰、蓝白、白橙、橙白；CDM2（二载频）第一对2M色谱为白绿、绿白、白棕、棕白。基站内部自环1、3；2、4作环路（白兰----白橙、蓝白----橙白）2、SmartSwitch：SmartSwitch是针对OM的智能切换单元，设计初衷是基站安装两个OM时实现OM的无缝职能切换。虽然现网基站只配了一块OM，但不能缺少SmartSwitch。下图是SmartSwitch与OM及TFU的连线图。Modcell1.0FTIModcell2.0FTI3、OM：晶体振荡器。OM有两个功能I-在GPS卫星失锁时提供8个小时的时钟信号；II：给CBR/UCR/MCR提供参考15MHz频率。我们可以把OM理解为一块手表，在你刚拿到这块手表时他是没有时间的，但是它可以走，如果你用标准时间来校对这块表，那么这块表就可以提供时间给你。GPS锁住卫星后提供的时钟信号就是手表的标准时间；在GPS失锁8小时内可以提供CDMA的时钟信号就是手表的精度。实践中经常碰到某个基站掉话突然大量增加，更换OM后问题得到解决，就是因为OM出现故障后给CBR/UCR/MCR提供的参考频点出现偏差，导致扩频频点出现偏差，进而导致掉话大量增加。4、RMP：维护接口盘，本站联调时笔记本电脑通过这块电路板连接如基站5、TFU：TimeFrequencyUnit，基站时钟单元。TFU基站中提供如下功能I：使基站同步到CDMA系统；II：生成CDMA时钟，19.6608MHz；III：收集用户告警信息；IV：监视15MHz的参考频率。6、CRC：（1）管理信令，控制到RCS应用程序的接口（2）执行需要和无线设...
