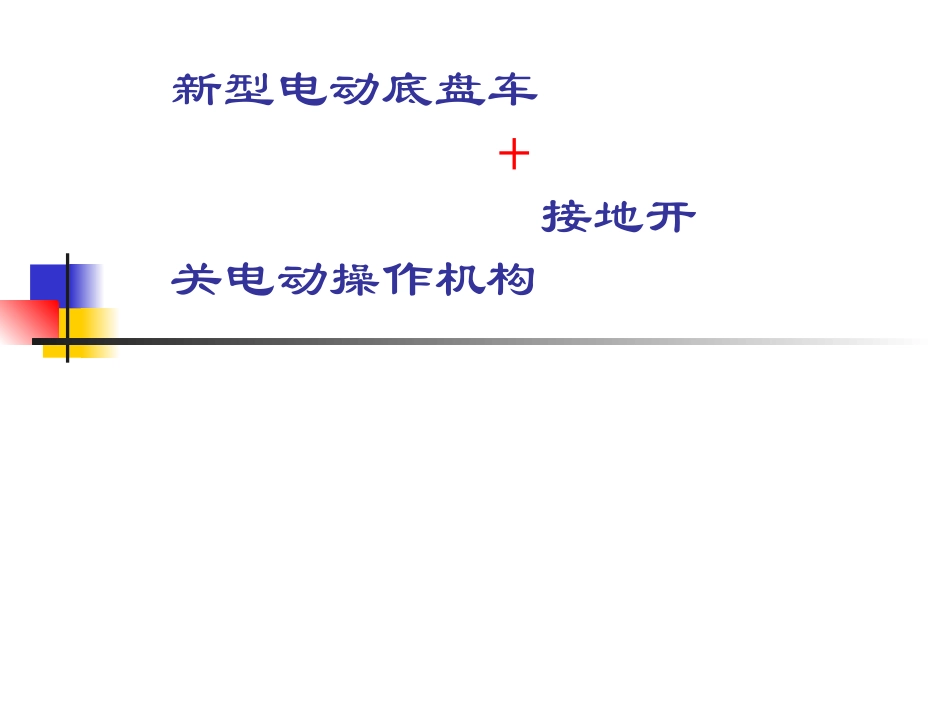

电动底盘车与接地开关电动操作模块VIP免费

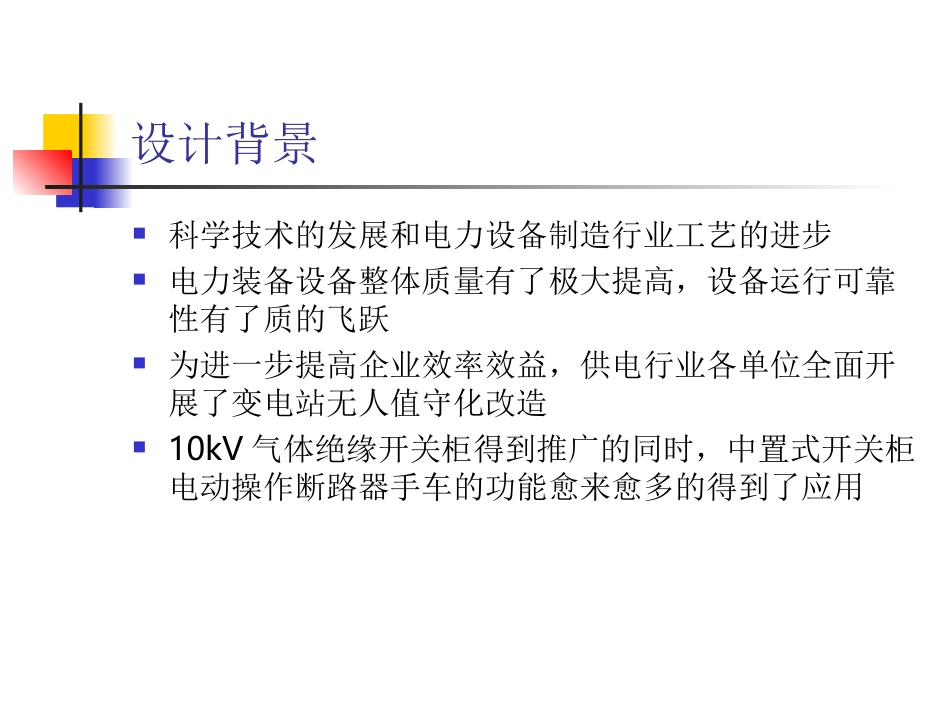

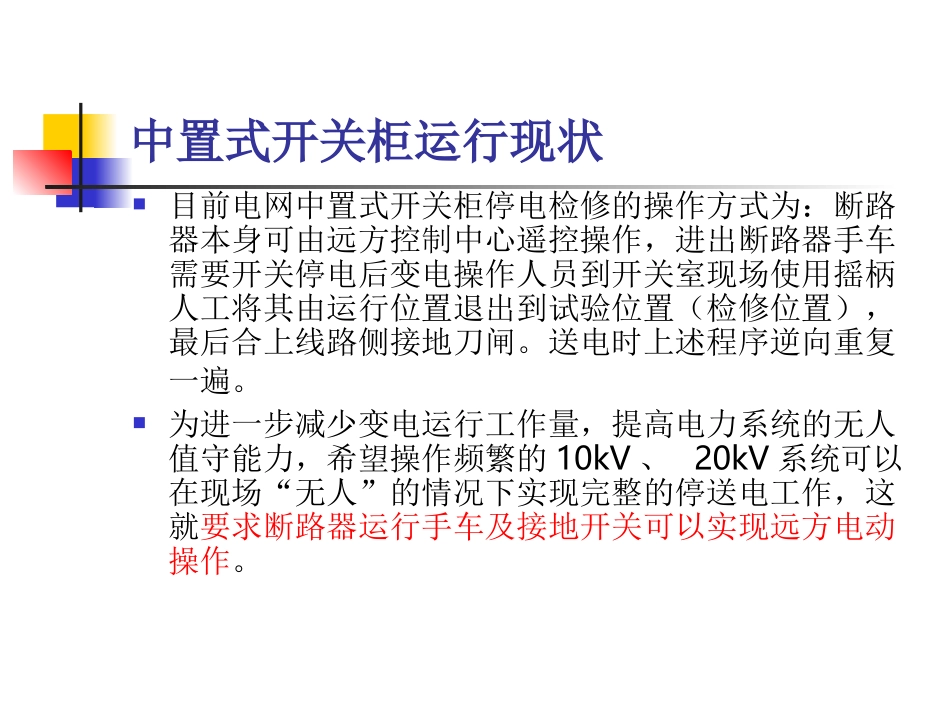

新型电动底盘车＋接地开关电动操作机构设计背景科学技术的发展和电力设备制造行业工艺的进步电力装备设备整体质量有了极大提高，设备运行可靠性有了质的飞跃为进一步提高企业效率效益，供电行业各单位全面开展了变电站无人值守化改造10kV气体绝缘开关柜得到推广的同时，中置式开关柜电动操作断路器手车的功能愈来愈多的得到了应用中置式开关柜运行现状目前电网中置式开关柜停电检修的操作方式为：断路器本身可由远方控制中心遥控操作，进出断路器手车需要开关停电后变电操作人员到开关室现场使用摇柄人工将其由运行位置退出到试验位置（检修位置），最后合上线路侧接地刀闸。送电时上述程序逆向重复一遍。为进一步减少变电运行工作量，提高电力系统的无人值守能力，希望操作频繁的10kV、20kV系统可以在现场“无人”的情况下实现完整的停送电工作，这就要求断路器运行手车及接地开关可以实现远方电动操作。目前已有电动手车运行情况分析目前各厂家基本都是采用了底盘安装电机，电机驱动涡轮蜗杆，蜗杆带动套在传动轴上的离合器动作，离合器带动传轴旋转，通过链传动带动轴，通过齿轮传动带动丝杆旋转，丝杆带动底盘车运动，通过远方通讯接口，实现电动手车远方控制现有真空断路器电动底盘结构示意图目前已有电动手车薄弱环节现有直流电机与减速器体积较大，电机与减速器竖于底盘车上，与真空断路器配合安装时须对现有断路器框架进行改造，并需要综合考虑断路器框架装完机构后所能余留的空间目前各制造企业为防止由于机械故障导致电动进出车故障，在控制回路设计中采取了相应的保护措施，主要原理就是通过判断通过电动机的电流大小确定断路器手车运行是否正常如电流超过规定值，则切断电机电源回路。该种设计对风险点的控制不够，没有考虑电动手车停止时可能所处的位置，特别危险的一种情况是电动手车在前进过程中动静触头马上要接触时因为异常原因停止，此时动静触头间将会发生放电，母线挡板处于半开状态，由于采用电动进出手车的变电站绝大部分会选用无人值守方式，当监控人员发现故障，通知操作人员到现场需要一段时间。在这一期间内，存在问题的开关柜将始终处于高度危险状态，且断路器手车停留在“运行－试验”的中间位置时，给操作人员的现场事故判断和处理带来很大难度。在现有底盘车丝杠上开三条直槽，电动手车在推动大电流（3150A、31.5kA）真空断路器配柜时丝杠强度不行，会出现“扭曲”现象。新型电动手车Ø40直流专用电机离合器不开槽丝杠传动齿轮新型电动手车大电流电动底盘示意图电动手车推大电流断路器进柜新型电动手车特点手动摇进、摇出时，丝杠转动、传动齿轮不动；电动摇进、摇出时，丝杠直行、传动齿轮转动。新型电动手车优点直流专用电机与减速器体积小，直接卧在底盘车中，可配任何形式真空断路器而无需改动断路器框架；为防止手车电动推动断路器由“试验”向“工作”位置行进时出现故障，设计了专用离合器，在出现卡滞时，离合器自动脱开，电机空转，并依靠时间继电器控制电动手车自动回复到“试验”位置；保持现有丝杠形状不变，保证了丝杠原先所拥有的强度目前已有接地开关电动操作模块分析现有接地开关电动操作模块离合器啮合尺寸目前已有接地开关电动操作模块分析离合器没有过载保护功能；离合器只啮合了1.5mm，使用过程中易产生疲劳损坏，易产生操作风险；手动与电动切换困难，要反复动作好多次才能切换。新型接地开关电动操作模块接地开关电动操作模块接地开关电动操作模块配柜示意图安装孔新型接地开关电动操作模块特点离合器具有过载保护功能，在电动运行过程中若有卡滞，离合器会自动脱开，电机空转，保护了电动回路；此接地开关电动操作机构已经过2000次寿命试验，事实证明相当可靠；手动与电动切换方便、可靠，一次成功切换。结语我们所设计的新型电动底盘车与接地开关电动操作模块独特、新颖，经过试验与实践证明相当可靠。
