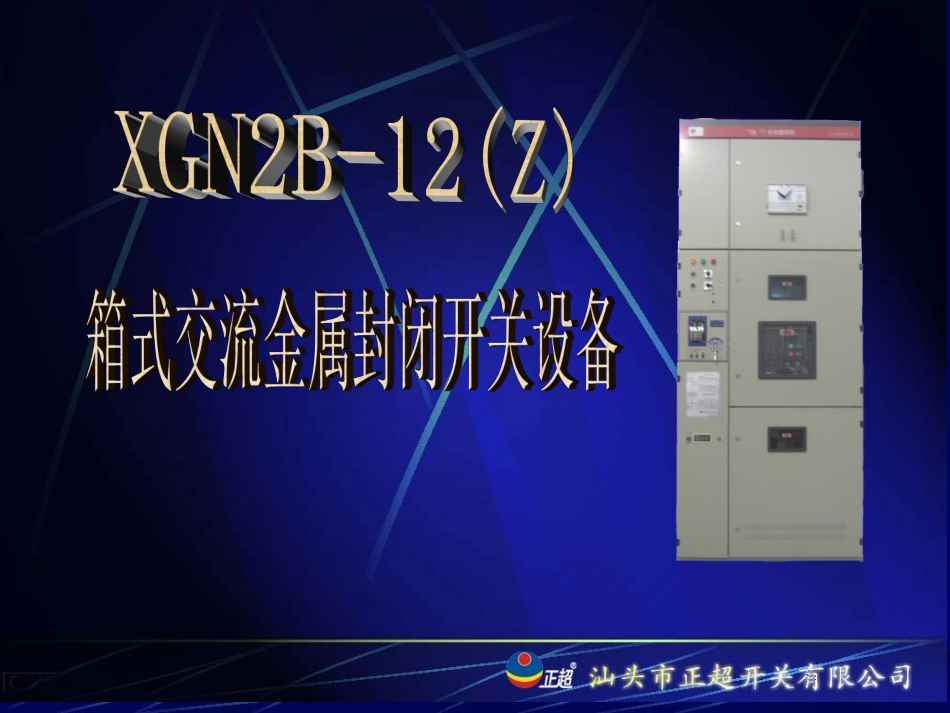

XGN2B固定柜VIP专享VIP免费

主要内容主要内容11、电气参数、电气参数22、专利技术、专利技术33、开关柜体结构、开关柜体结构44、“五防”闭锁、“五防”闭锁55、典型方案、典型方案电气参数电气参数序号项目单位技术参数1额定电压kV122最高允许运行电压kV123额定频率Hz504主母线额定电流A1250315040005分支母线额定电流A1250315040006额定绝缘水平1min工频耐受电压kV42雷电冲击耐受电压kV757额定短时耐受电流kA31.540508额定短路持续时间s3或49额定峰值耐受电流kA8010012510额定短路开断电流kA31.5405011额定短路关合电流kA80100125电气参数电气参数序号项目单位技术参数12控制回路额定电压VDC:110220AC:2203801min工频耐受电压200013防护等级IP2X14外形尺寸额定电流≤1250Amm1100(1200)×1200*×2650额定电流＞1250A1200×1200**×265015质量kg1000（大电流柜）备注*电缆侧带快速接地开关时为1300mm。架空进线时加400mm深副柜。带旁路母线时加600mm深副柜。**架空后进线时柜深为1600（1700）mm，架空进线带隔离开关时柜深为2000mm。结构特点结构特点◆结构——金属封闭箱式结构◆强度高——优质钢板重复压边折弯铆接成形◆精度高——外壳和隔板均采用数控加工，铆接拼装，减少加工误差及焊接变形◆经久美观——表面处理采用世界上先进的英国依路达Coutour型静电粉末自动喷涂生产线，面漆美观、附着力强、耐腐蚀、硬度高、抗老化、保光保色性好◆安全可靠——各功能隔室由接地金属隔板分隔，防护等级达到IP2X，故障时能可靠分隔故障点。一.一种箱式金属封闭高压开关柜的框架专利技术专利技术专利技术专利技术二.一种电开关柜的操作转盘机构小母线室仪表室母线室泄压通道断路器室电缆室结构结构◆断路器室：处于柜体前中部,断路器室前门上设有防护小门,防止运行中误操作断路器；需要紧急跳闸时可提提起防护小门板进行操作。结构结构小母线室仪表室母线室泄压通道断路器室电缆室◆母线室：位于柜体后上部，母线由抗弯强度高的瓷质绝缘子支撑，通过分支接线与上隔离端子连接。母线室上部具有压力释放顶盖，当故障时结构结构小母线室仪表室母线室泄压通道断路器室电缆室◆泄压通道:断路器室具有独立的泄压通道至柜顶,如果断路器室内发生故障燃弧时,产生的过高压力将通过泄压通道向上释放而不是冲向柜前或其它隔室,可保护操作人员和其它隔室的安全结构结构小母线室仪表室母线室泄压通道断路器室电缆室◆仪表室和小母线室:位于柜体上前方,方便安装各种继保装置、指示仪表、信号元件等。小母线室位于布置于仪表室顶部，方便接线。结构结构小母线室仪表室母线室泄压通道断路器室电缆室◆电缆室：位于柜体后下部，空间在，电缆接线端子安装高度高，可连接多根电缆，电缆进线孔设有可卸防护板方便现场施工。通过完善的闭锁装置实现“五防”功能，以闭锁功能手柄处在“分断闭锁”、“工作”、“检修”三个不同位置来进行各种操作:◆分断闭锁——断路器无法进行合闸，柜门处于关闭状态，可以操作隔离开关和接地开关◆工作——断路器可以进行合闸，柜门处于关闭状态，接地开关、隔离开关均无法操作◆检修——（隔离开关已分闸，接地开关已合闸）无法操作隔离开关及接地开关，断路器可进行分、合闸操作，柜门可以打开。五防闭锁五防闭锁五防闭锁五防闭锁一.防止带负荷分、合隔离开关及误合断路器。当需要操作隔离开关或接地开关时，必须将闭锁功能手柄转到“分断闭锁”位置，此时断路器一定处于分断状态，且无法合闸断路器二.防止误分断路器及带负荷分、合隔离开关。当隔离开关已合闸，接地开关已分闸，需要合断路器送电时，闭锁功能手柄必须转到“工作”位置，一旦断路器合闸，则闭锁功能手柄将被卡死，无法转动五防闭锁五防闭锁五防闭锁五防闭锁三.防止接地开关处在闭合位置时关合断路器。只有当接地开关已分闸，隔离开关已合闸，闭锁功能手柄才能从“分断闭锁”位置转到“工作”位置四.防止在带电时误合接地开关。当断路器处于分闸状态时，闭锁功能手柄才能从“工作”位置转到“分断闭锁”位置，且只有隔离开关分闸后，接地开关才能进行合闸五防闭锁五防闭锁五.防止误入带电间隔。只有当断路器分闸后，闭锁功能手柄才能从...
