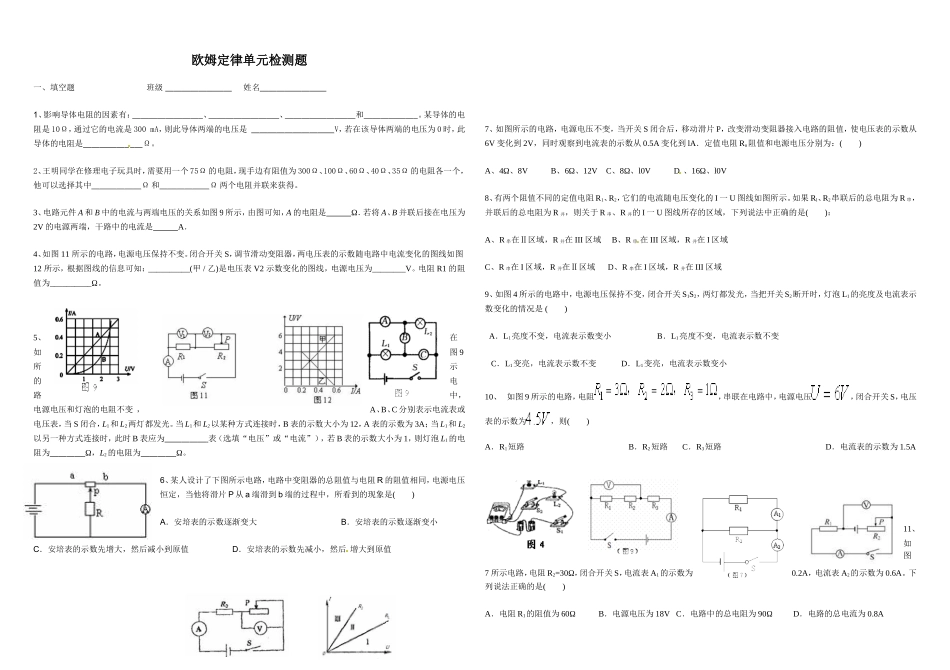

欧姆定律单元检测题一、填空题班级姓名1、影响导体电阻的因素有：、、和。某导体的电阻是10Ω，通过它的电流是300mA，则此导体两端的电压是V，若在该导体两端的电压为0时，此导体的电阻是Ω。2、王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω的电阻各一个，他可以选择其中Ω和Ω两个电阻并联来获得。3、电路元件A和B中的电流与两端电压的关系如图9所示，由图可知，A的电阻是Ω．若将A、B并联后接在电压为2V的电源两端，干路中的电流是A．4、如图11所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图12所示，根据图线的信息可知：__________(甲/乙)是电压表V2示数变化的图线，电源电压为________V。电阻R1的阻值为__________Ω。5、在如图9所示的电路中，电源电压和灯泡的电阻不变，A、B、C分别表示电流表或电压表，当S闭合，L1和L2两灯都发光。当L1和L2以某种方式连接时，B表的示数大小为12，A表的示数为3A；当L1和L2以另一种方式连接时，此时B表应为表（选填“电压”或“电流”），若B表的示数大小为1，则灯泡L1的电阻为Ω，L2的电阻为Ω。6、某人设计了下图所示电路，电路中变阻器的总阻值与电阻R的阻值相同，电源电压恒定，当他将滑片P从a端滑到b端的过程中，所看到的现象是()A．安培表的示数逐渐变大B．安培表的示数逐渐变小C．安培表的示数先增大，然后减小到原值D．安培表的示数先减小，然后增大到原值7、如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到lA．定值电阻Ro阻值和电源电压分别为：()A、4Ω、8VB、6Ω、12VC、8Ω、l0VD、16Ω、l0V8、有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I一U图线如图所示。如果Rl、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I一U图线所存的区域，下列说法中正确的是()：A、R串在Ⅱ区域，R并在III区域B、R串在III区域，R并在I区域C、R串在I区域，R并在Ⅱ区域D、R串在I区域，R并在III区域9、如图4所示的电路中，电源电压保持不变，闭合开关S1S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是()A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小10、如图9所示的电路，电阻，串联在电路中，电源电压，闭合开关S，电压表的示数为，则()A．R1短路B．R2短路C．R3短路D．电流表的示数为1.5A11、如图7所示电路，电阻R2=30Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A。下列说法正确的是()A．电阻R1的阻值为60ΩB．电源电压为18VC．电路中的总电阻为90ΩD．电路的总电流为0.8A12、如图所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是()A.电流表示数变小,电压表与电流表示数之比变大B.电流表示数变大,电压表与电流表示数之比不变C.电流表示数变小,电压表与电流表示数之比不变D.电压表示数变大,电压表与电流表示数之比变大13、小张为了研究“当电阻R两端的电压不变时，通过R的电流与其电阻的关系”，设计了如图甲所示的电路，并选用了若干只不同阻值的定值电阻。（1）连接实验电路的过程中开关应；（2）请按图甲所示的电路图，用笔画线代替导线，把图乙中的实物连接图补充完整（要求滑动变阻器的滑片P向左移动时电流表的示数变大）；（3）闭合开关后，发现电流表指针有明显偏转，但无论怎样移动变阻器的滑片，两表示数均不变。原因是：；（4）排除故障后，重新做实验．每次更换不同的定值电阻R后，都应移动变阻器的滑片，使的示数不变（选填“电压表”或“电流表”）。他记下了4次实验的电阻值和对应的电流值，描绘成图丙；（5）由图丙可知，定值电阻R两端的电压是V；（6）由图丙可知，当定值电阻R两端的电压不变时，通过R的电流与其电阻有成比的关系；（7）实验时闭合开关，两表均有示数，若将定值电阻R取走，电压表示数，电流表示数（两空...
