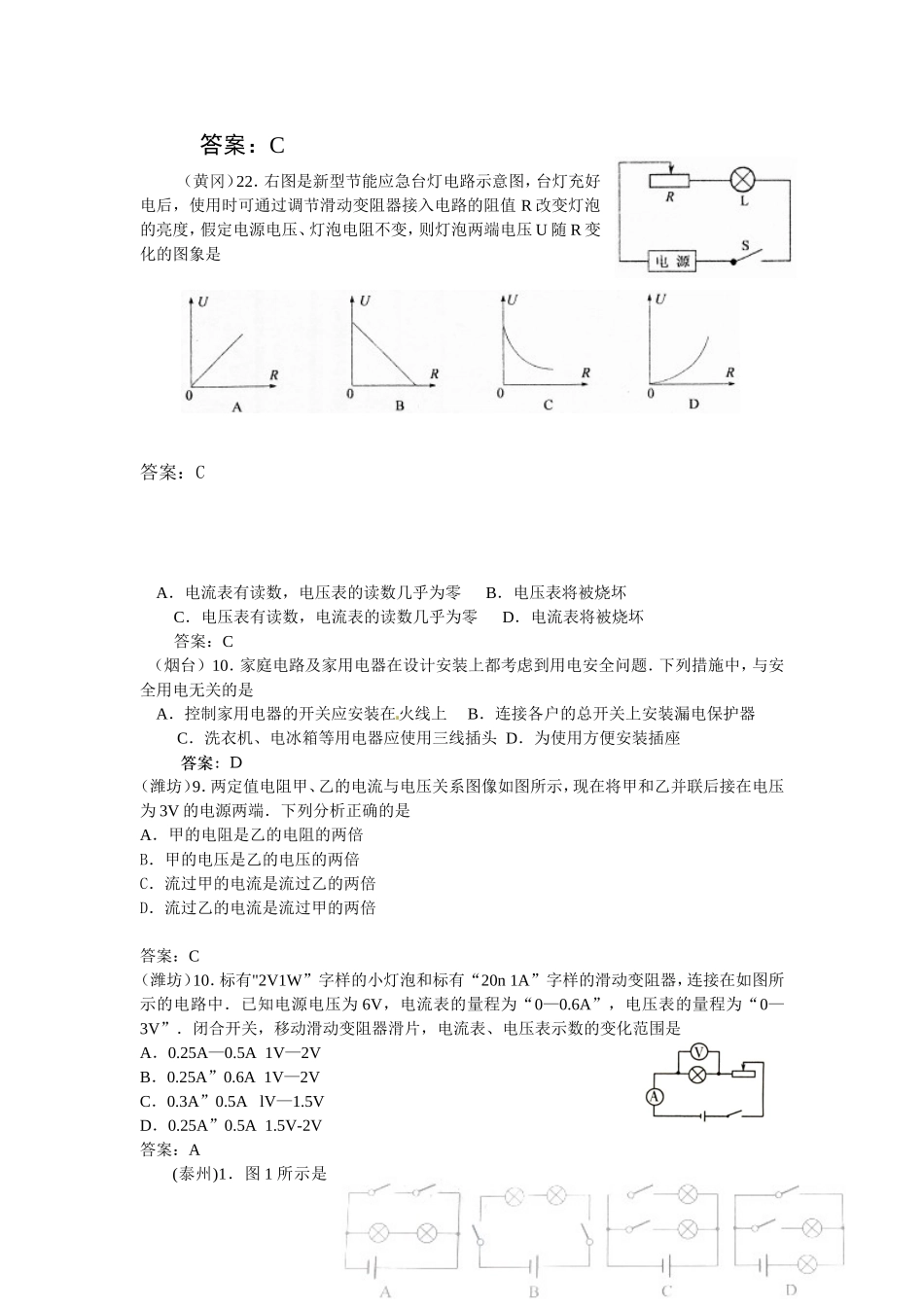

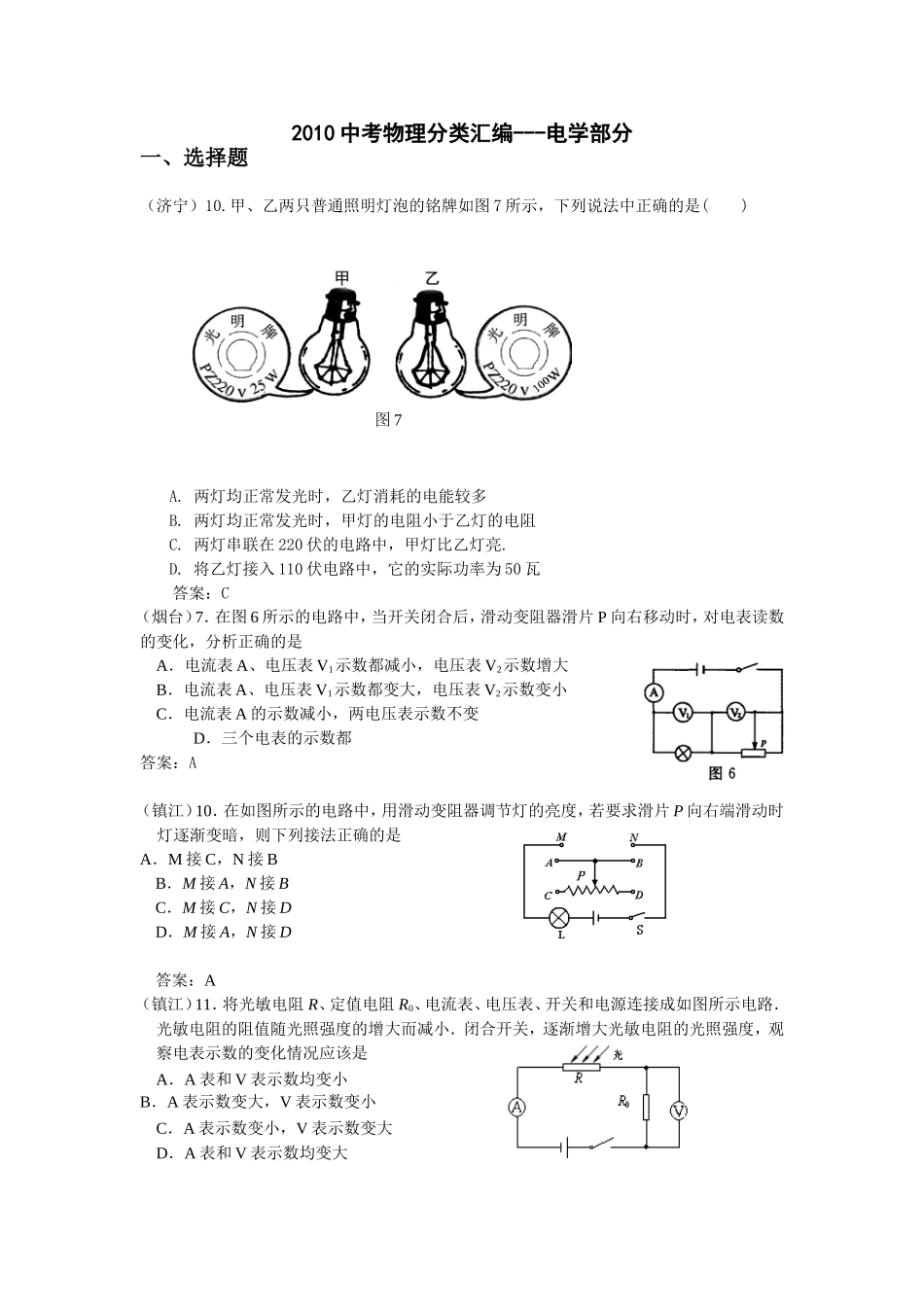

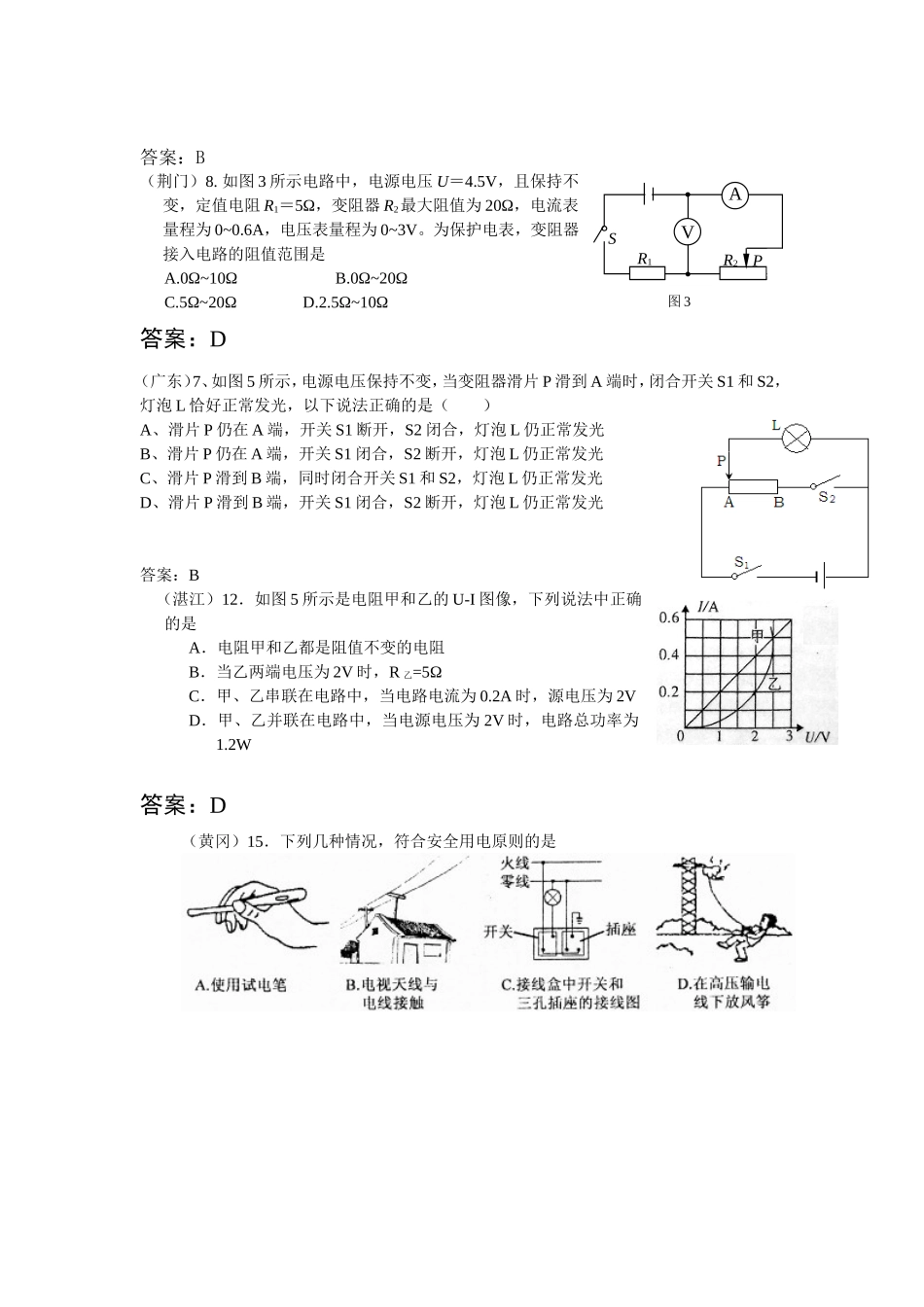

2010中考物理分类汇编---电学部分一、选择题（济宁）10.甲、乙两只普通照明灯泡的铭牌如图7所示，下列说法中正确的是()A.两灯均正常发光时，乙灯消耗的电能较多B.两灯均正常发光时，甲灯的电阻小于乙灯的电阻C.两灯串联在220伏的电路中，甲灯比乙灯亮.D.将乙灯接入110伏电路中，它的实际功率为50瓦答案：C（烟台）7．在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都答案：A（镇江）10．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D答案：A（镇江）11．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大图7图5答案：B（荆门）8.如图3所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω答案：D（广东）7、如图5所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A、滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B、滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C、滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D、滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光答案：B（湛江）12．如图5所示是电阻甲和乙的U-I图像，下列说法中正确的是A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W答案：D（黄冈）15．下列几种情况，符合安全用电原则的是图3AVR1R2PS答案：C（黄冈）22．右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是答案：CA．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏答案：C（烟台）10．家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座答案：D（潍坊）9．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍答案：C（潍坊）10．标有"2V1W”字样的小灯泡和标有“20n1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是A．0.25A—0.5A1V—2VB．0.25A”0.6A1V—2VC．0.3A”0.5AlV—1.5VD．0.25A”0.5A1.5V-2V答案：A(泰州)1．图1所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求的是图1图2答案：C（泰州）9．家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是A．当电压过高时自动切断电路B．当发生触电时自动切断电路C．当用电器发生漏电时自动切断电路D．当电路中电流过...
