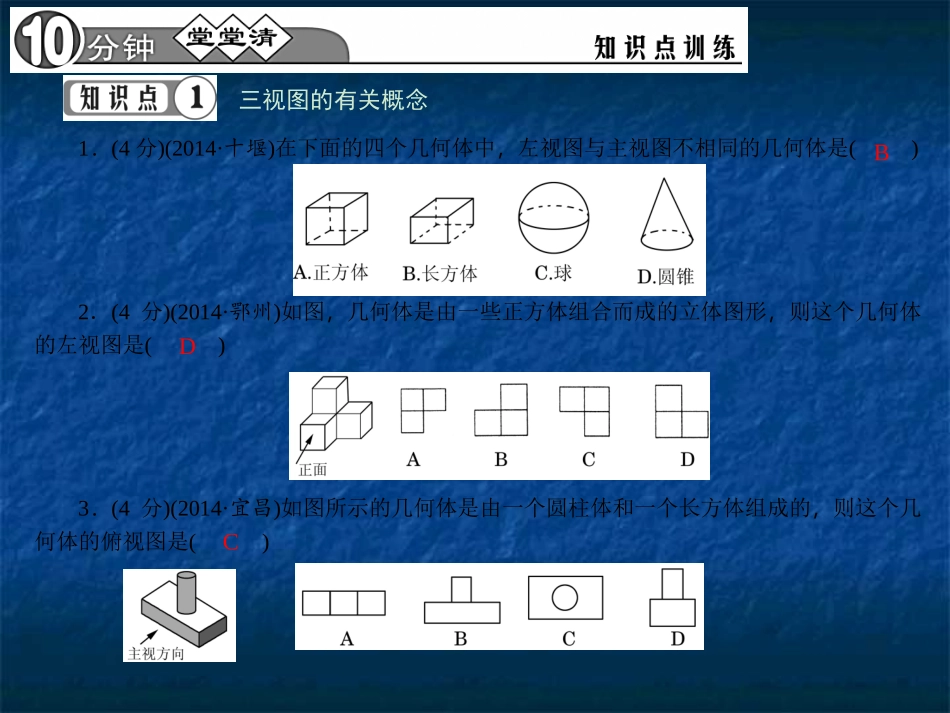

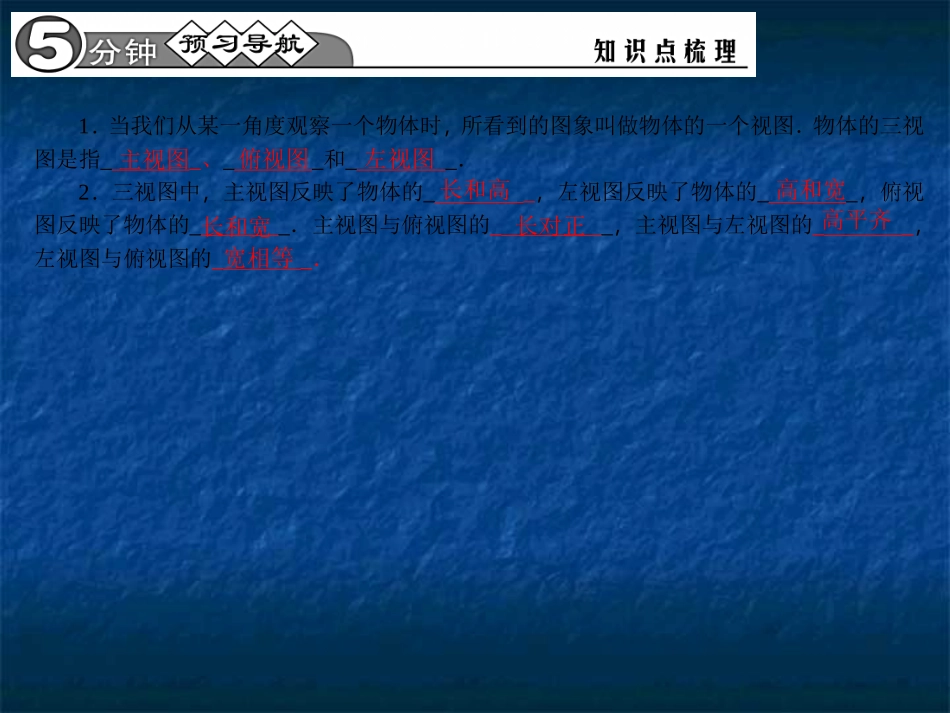

第二十九章投影与视图29．2三视图第1课时三视图1．当我们从某一角度观察一个物体时，所看到的图象叫做物体的一个视图．物体的三视图是指__、__和__．2．三视图中，主视图反映了物体的__，左视图反映了物体的__，俯视图反映了物体的__．主视图与俯视图的__，主视图与左视图的__，左视图与俯视图的__．主视图俯视图左视图长和高高和宽长和宽长对正高平齐宽相等三视图的有关概念1．(4分)(2014·十堰)在下面的四个几何体中，左视图与主视图不相同的几何体是()2．(4分)(2014·鄂州)如图，几何体是由一些正方体组合而成的立体图形，则这个几何体的左视图是()3．(4分)(2014·宜昌)如图所示的几何体是由一个圆柱体和一个长方体组成的，则这个几何体的俯视图是()BDC4．(5分)图中空心圆柱体的主视图的画法正确的是()5．(5分)(2014·陕西)如图是一个正方体被截去一个直三棱柱得到的几何体，则该几何体的左视图是()CA6．(5分)(2013·随州)如图是一圆锥，在它的三视图中，既是中心对称图形，又是轴对称图形的是它的__视图(填“主”、“俯”或“左”)．7．(5分)(2014·梅州)写出一个在三视图中俯视图与主视图完全相同的几何体__．俯正方体(答案不唯一)三视图的画法8．(8分)画出几何体的三视图．一、选择题(每小题6分，共30分)9．(2014·济南)如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是()A．主视图的面积为5B．左视图的面积为3C．俯视图的面积为3D．三种视图的面积都是410．(2013·青岛)如图所示的几何体的俯视图是(BB11．(2013·威海)下图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体()A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变12．(2014·白银)如图的几何体是由一个正方体切去一个小正方体形成的，它的主视图是()DD13．(2014·烟台)如图是一个正方体截去一角后得到的几何体，它的主视图是()二、解答题(共30分)14．(8分)一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．C15．(10分)画出如图所示立体图的三视图．【综合运用】16．(12分)中央电视台有一个非常受欢迎的娱乐节目：《墙来了》选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.
