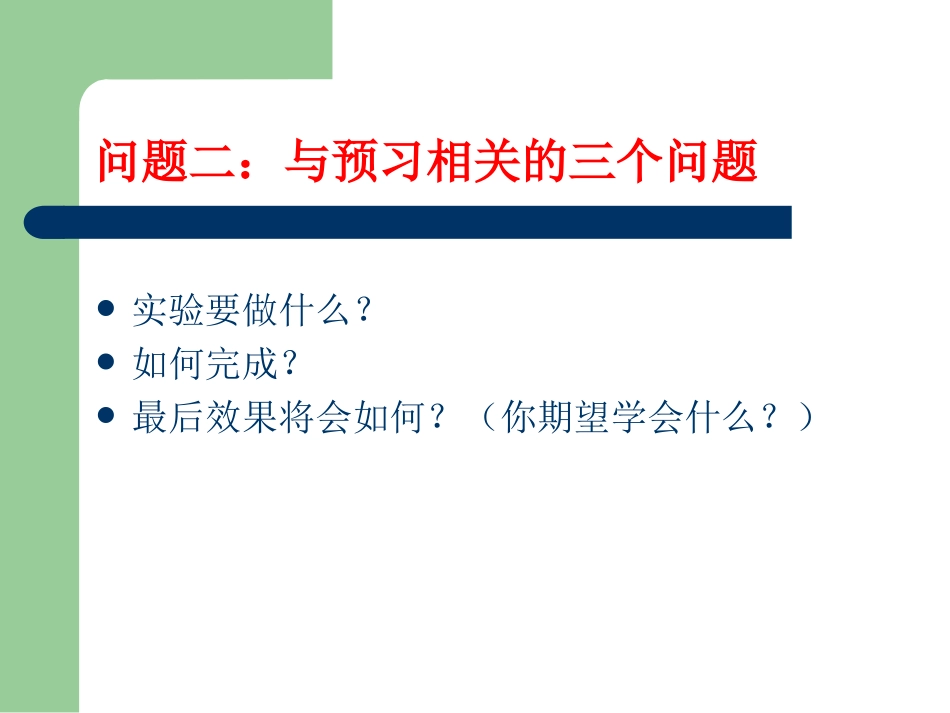

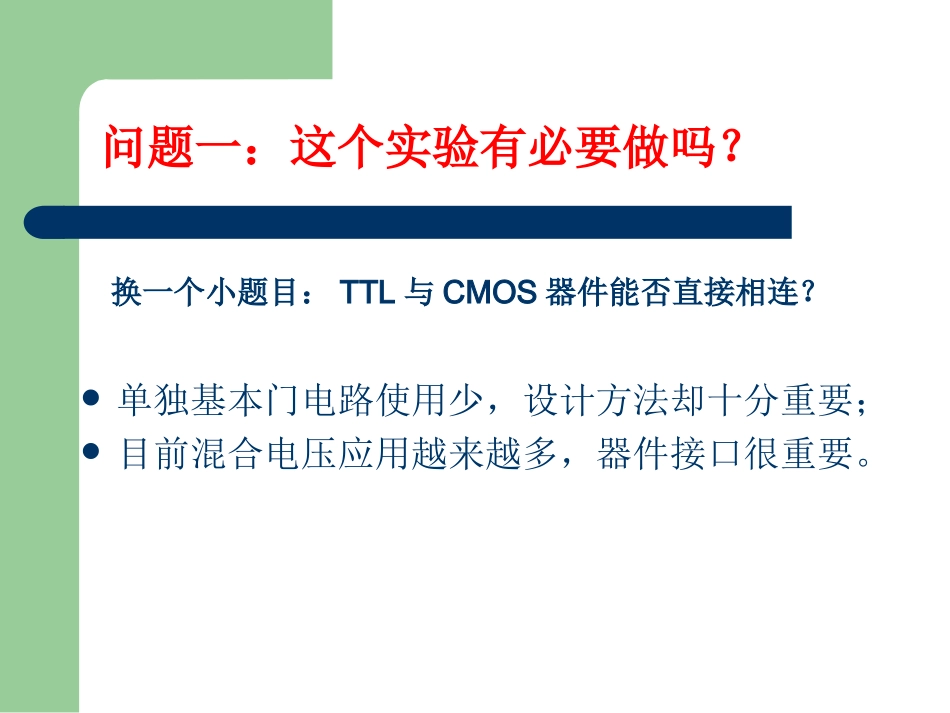

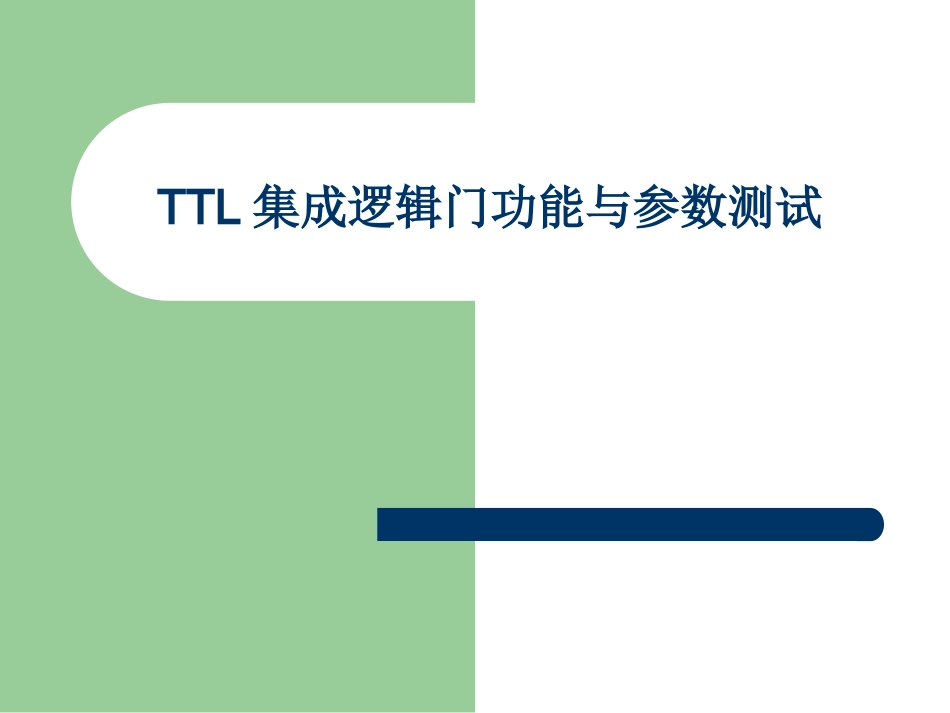

TTL集成逻辑门功能与参数测试问题一：这个实验有必要做吗？单独基本门电路使用少，设计方法却十分重要；目前混合电压应用越来越多，器件接口很重要。换一个小题目：TTL与CMOS器件能否直接相连？问题二：与预习相关的三个问题实验要做什么？如何完成？最后效果将会如何？（你期望学会什么？）TTL与CMOS–TTL、CMOS工作电压？TTL：0~5VCMOS：0~18V–TTL、CMOS器件引脚悬空时的电平？TTL：高电平CMOS：不定（不能悬空）–芯片的标示？TTL：74LSCMOS：74HC一、基础知识与非门导通（开门）和截止（关门）的输出电平U1A7400N74LS（HC）芯片的引脚定义缺口方向向左为什么要测试功能表？检查芯片好坏，确定芯片的用途为什么要测试芯片参数？评价性能看是否能满足设计要求二、实验要完成的内容总结是：电压、电流和功耗以及特性输入电压：开门电平VON、关门电平VOFF；输出电压：高电平电压VOH、低电平电压VOL；U1A7400NVON/OFFVOL/OH输入电流：芯片总电流，芯片的输入端输入电流IIL、IIH输出电流：芯片输出端输出电流（高电平ICCH和低电平ICCL）；VCC负载功耗：截止（所有输出为高）和导通（所有输出为低）功耗；特性：包括功能表和传输特性曲线以及传输延迟时间；必须高电平三、难点扇出系数NO它是衡量器件负载能力的参数，即一个门的输出能够驱动同类门输入的个数。0.4V以下才是可靠的低电平NO的测量方法IILNO=IOH/IILVCCIOL调节电阻使输出达到0.4V上限值200Ω四、注意事项万用表注意档位转换（电流和电压），否则容易烧保险管。如果不能测量电流请更换保险管。IIH太小，如果不能测量出来，可以不用测量。测量扇出系数时，注意加200欧姆的保护电阻（不能省略）测量电压传输特性曲线时，在1V附近多测量一些点。实验二内容（1）用2输入异或门和与非门设计一个路灯控制电路设计要求：当总电源开关闭合时，安装在三个不同地方的三个开关都能独立地控制灯的亮或灭；当总电源开关断开时，路灯不亮。（2）用与非门设计一个十字路口交通信号灯控制电路设计要求：南北方向为主通道，东西方向为次通道，只有当南北方向无车时，东西方向的车辆才允许通行，但在任何方向出现特殊情况时（如警车），应优先通行。
