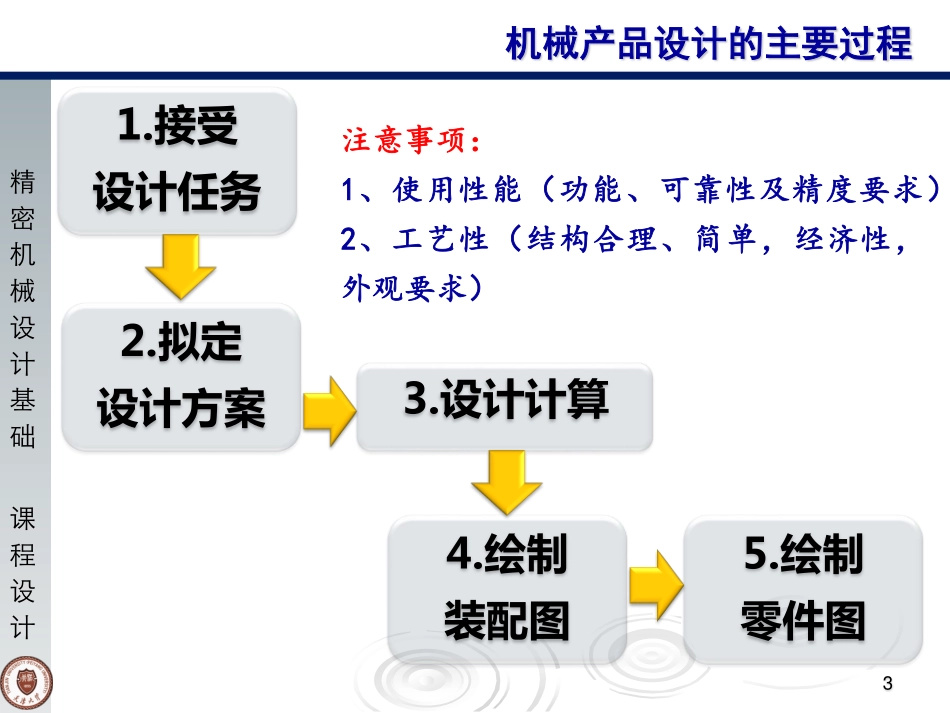

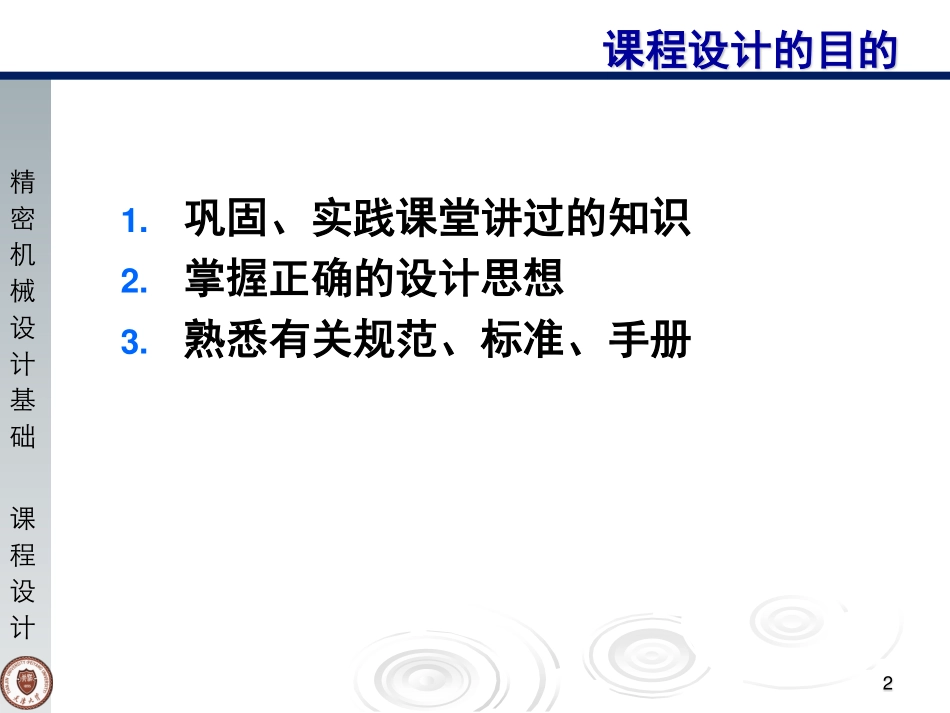

《精密机械设计基础》课程设计——弹簧管压力表精密仪器与光电子工程学院精密机械设计基础课程设计1.巩固、实践课堂讲过的知识2.掌握正确的设计思想3.熟悉有关规范、标准、手册课程设计的目的2精密机械设计基础课程设计机械产品设计的主要过程31.接受设计任务2.拟定设计方案3.设计计算4.绘制装配图5.绘制零件图注意事项：1、使用性能（功能、可靠性及精度要求）2、工艺性（结构合理、简单，经济性，外观要求）精密机械设计基础课程设计4弹簧管压力表的机械结构设计压力表：以弹性元件（弹簧管、膜片、膜盒及波纹管等）为敏感元件，测量并指示高于环境压力的仪表。压力表应用极为普遍，几乎遍及所有的工业流程和科研领域。如热力管网、油气传输、供水供气系统、车辆维修保养厂店...精密机械设计基础课程设计5弹簧管压力表的机械结构设计测量气体压力的仪表精密机械设计基础课程设计弹簧管压力表设计的技术要求1.测量范围0～0.16Mpa2.外廓尺寸外径<150mm高度<55mm接口螺纹M201.53.标尺等分刻度（满程0.16Mpa）标度角270、分度数80（格）、分度值（0.002Mpa）4.精度1.5级27000.160.0026精密机械设计基础课程设计压力表测量允许误差1.5级表：在测量范围内任一压力处测量值与标准值（标准表的示值）之差小于满幅压力pmax1.5%。即仪表允许误差为＝0.16Mpa1.5%＝0.0024Mpa7精度p(Mpa)270°0.160标准表示值p=kk=0.16Mpa/270°精密机械设计基础课程设计压力弹簧管弹簧管截面形状8弹簧管简介精密机械设计基础课程设计9弹簧管齿轮传动标尺示数ps(线性转换)(线性传动)(线性刻度)曲柄滑块机构(近似线性传动)压力表工作原理Op传动放大-齿轮传动示数部分-指针、刻盘灵敏部分-弹簧管传动放大-曲柄滑块机构精密机械设计基础课程设计1.灵敏部分（弹簧管）2.传动放大部分（曲柄滑块机构、齿轮机构）3.示数部分（指针、刻度盘）4.辅助部分（支承、轴、接触游丝等）10压力表的组成O精密机械设计基础课程设计p(Mpa)270°0.160压力表示值标准表示值测量允许误差11•合格:压力表示值曲线全部在两条平行虚线内。•线性误差调整:0～0.16Mpa满刻度精度调整。•非线性误差调整:中间部分不均匀调整。p=kk=0.16Mpa/270°调整环节压力表的调整精密机械设计基础课程设计测量环节参数的选择和计算12压力表主要设计计算内容1、弹簧管：结构参数计算、末端位移计算2、曲柄滑块机构：结构参数计算3、齿轮传动机构：结构参数计算4、原理误差计算游丝的参数选择和计算零件尺寸的确定精密机械设计基础课程设计1.末端位移计算s=f(p)=f(p)22212222411'RcbpEaRhbhca弹簧管13s=f()222232222122224'(sin)(1cos)11(sin)(1cos)trsssRRcbpEaRhbhca精密机械设计基础课程设计2.弹簧管参数选择与计算1）按照现有的产品规格，选定尺寸参数如下的弹簧管：毛坯外径＝15mm中径R＝50mm壁厚h＝0.3mm中心角´´＝265（参考）材料锡磷青铜Qsn4-0.3E＝1.127105Mpa＝0.3”弹簧管14精密机械设计基础课程设计2.弹簧管参数选择与计算2）弹簧管截面与轴比a/b选用扁圆形弹簧管，a=？b=？a/b，灵敏度，但pj，提示：圆形毛坯压扁后中性层尺寸不变。3）安全系数npj：比例极限压力pg：工作压力（
