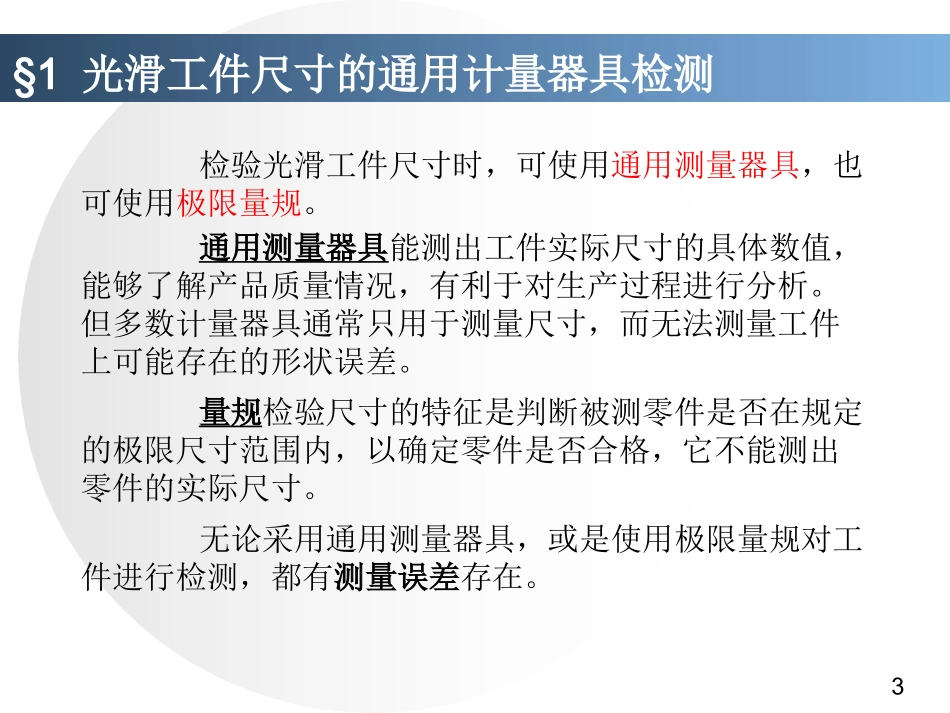

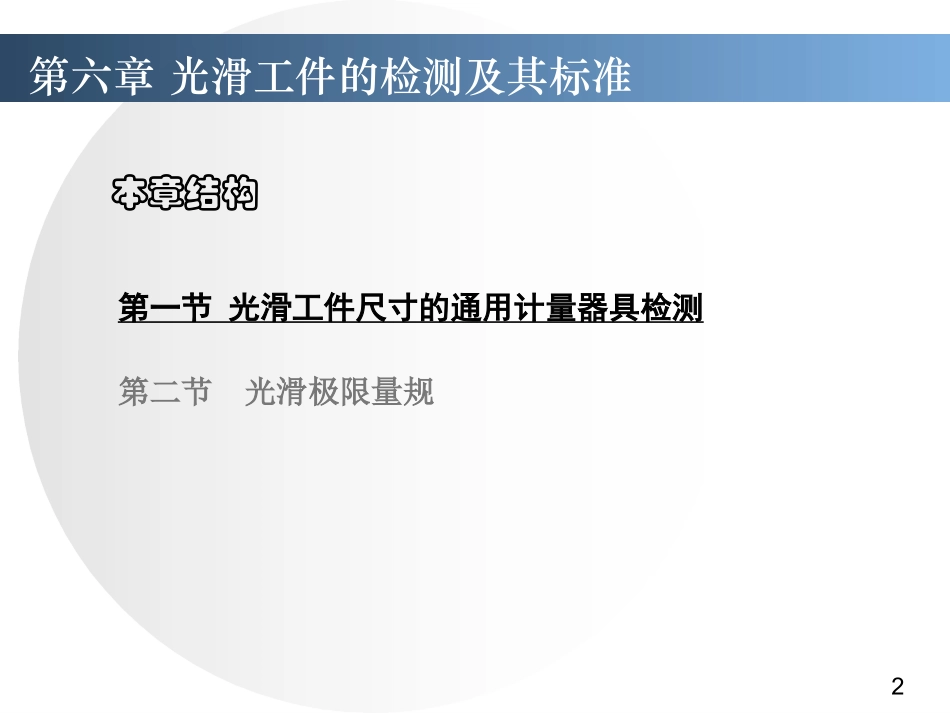

1第六章光滑工件的检测及其标准2第六章光滑工件的检测及其标准本章结构第一节光滑工件尺寸的通用计量器具检测第二节光滑极限量规3§1光滑工件尺寸的通用计量器具检测检验光滑工件尺寸时，可使用通用测量器具，也可使用极限量规。通用测量器具能测出工件实际尺寸的具体数值，能够了解产品质量情况，有利于对生产过程进行分析。但多数计量器具通常只用于测量尺寸，而无法测量工件上可能存在的形状误差。量规检验尺寸的特征是判断被测零件是否在规定的极限尺寸范围内，以确定零件是否合格，它不能测出零件的实际尺寸。无论采用通用测量器具，或是使用极限量规对工件进行检测，都有测量误差存在。4一基本概念及术语一基本概念及术语1.合格合格是指满足要求。在有些场合，合格也称为符合。对同一个检验对象，由于需要满足的要求不同，得出的检验结论也可能不同。2.规范区规范区是指工件或测量设备的特性在规范限之间（含规范限）内的一切变动值。对工件来说，规范限指工件特性的公差限，即上规范限（USL）、下规范限（LSL）。对尺寸要素来说，就是上极限尺寸、下极限尺寸，往往在标准或图纸中加以规定。§1光滑工件尺寸的通用计量器具检测53.合格区合格区是指被扩展不确定度（U）缩小的规范区。由于测量不确定度的存在，影响了合格的判断，因此，合格区比规范区要小。§1光滑工件尺寸的通用计量器具检测1-规范区3-合格区6对机械零件来说，尺寸要求往往是双侧规范，即限定了下规范限和上规范限，实际零件的局部直径必须在这两个规范限之间。对形状误差、位置误差等几何误差的要求一般是规定上单侧规范限，即规定了上限，对下限不做规定。§1光滑工件尺寸的通用计量器具检测1-规范区3-合格区74.不合格区不合格区指被扩展不确定度（U）延伸的规范区外的区域。对上单侧规范限的情况，由于不确定度的影响，不合格区是处于规范区外且由扩展不确定度U延伸后的区域。§1光滑工件尺寸的通用计量器具检测1-规范区4-不合格区8对双侧规范限来说，不合格区在规范区外通过扩展不确定度U向两侧延伸后的区域。只有测量结果处于不确定区，才能判定被测对象不合格。§1光滑工件尺寸的通用计量器具检测1-规范区4-不合格区95.不确定区不确定区指规范限两侧计入测量不确定度的区域。在合格区和不合格区间存在的一个宽度为2U的区域就是不确定区；如果测量结果处于这个区间，则测量结论为不确定，既不能确定其是否合格，也不能确定其不合格。§1光滑工件尺寸的通用计量器具检测1-规范区5-不确定区10二按规范检验合格或不合格的判定准则二按规范检验合格或不合格的判定准则判断工件合格与否，检测可采用通用测量器具（《光滑工件尺寸的检验》GB/T3177-1997），也可使用极限量规（《光滑极限量规》GB/T1957-1981）。光滑极限量规广泛应用于大批量生产中，结构简单，使用方便可靠，验收效率高。§1光滑工件尺寸的通用计量器具检测11USL、LSL分别为上规范限和下规范限，它们之间的区域1为规范区，C线表示设计或给定规划阶段，D线表示检验阶段。由于检验中引入了测量不确定度，合格区和不合格区因不确定区的存在而减小。测量不确定度越大，合格区和不合格区也会变得越小。工件和测量设备的规范是在假设能遵守的条件下给出的，因此所有工件和测量设备均不能超越这些规范。在根据给定的规范进行合格或不合格判定的检验阶段，应考虑评定得到的测量不确定度。§1光滑工件尺寸的通用计量器具检测设计阶段检验阶段121.按规范检验合格的判定准则当测量结构的完整表述在工件特性的公差区域或测量设备特性的最大允许误差之内,工件或测量设备按规范检验合格，应被接收。LSL
